열간 압연강 널말뚝(시트파일)이란? 종류, 시공법, 특성, 장단점, 현장 적용사례까지 한눈에

열간 압연강 널말뚝(시트파일)이란?

열간 압연강 널말뚝(Hot Rolled Steel Sheet Piles)은 양단이 요철형 또는 구멍형으로 설계된 강재로, 현장에서 서로 연결해 지하에 수직 시공하여 흙막이, 차수벽, 임시 물막이 등 다양한 목적으로 활용됩니다.
주로 지하철 공사, 항만·부두공사, 흙막이 및 토사 유출 방지 현장에서 핵심적으로 사용되며, 건설 현장의 안전과 효율을 높이는 필수 자재입니다.

열간 압연강 널말뚝의 종류와 구조

• U-Type:
  • 전기로에서 녹인 Bloom을 압연해 제조, 대표적 국내산 방식
  • 고강도·내구성이 뛰어나고, 반복 사용 및 재활용에 용이
• Z-Type:
  • 냉간 성형방식(코일철판 절단 후 성형), 최근 해외 프로젝트에서 사용 증가
  • 긴 길이 및 다양한 단면 설계 가능, 시공 효율성 우수

시트파일 U타입

시공 방법 및 주요 활용처

1. 시공 방법
   • 바이브로 해머(Vibro Hammer) 또는 유압해머를 활용, 상하진동과 하중으로 흙 속에 삽입
   • 고밀도 연결로 차수(물막이)·토류(흙막이) 역할
   • 재사용 가능성 높아 임대·Buy-Back(반환매매) 방식으로도 거래
2. 주요 활용처
   • 지하철, 도로, 교량, 항만, 부두, 하천, 각종 도시개발 현장
   • 수변(강·호수) 개발 및 토사 붕괴 방지, 공공/민간 대형 프로젝트

국내 현장 주요 적용 사례

• U 400 × 150 × 13t 시트파일 (두께 13mm, 폭 400mm, 높이 150mm) 모델이 대표적으로 사용됨
• 서울·수도권 지하철 공사, 부산신항·평택항 등 국내 주요 항만공사
• 최근엔 친환경 개발, 임대수요 증가 등 다양한 산업에서 활용 범위 확대

열간 압연강 널말뚝의 장단점

장점	단점
시공 속도 빠르고 공기 단축 차수벽(물막이) 별도 설치 불필요 철거 후 강재 재사용(친환경·경제성) 임대, Buy-Back 등 다양한 거래방식	차수 효과(완전 방수) 한계 존재 시공 시 소음·진동 발생 외부 충격에 약해 변형 우려

열간 압연강 널말뚝 Q&A (현장 실무)

• Q. 시공 후 해체가 쉬운가요?
  A. 재사용이 전제된 구조로, 적정 시공·해체장비 사용 시 반복 임대 및 반환이 가능합니다.
• Q. 임대/구매 시 가격은?
  A. 시세, 수급상황, 길이/수량, 운반조건, 현장거리 등에 따라 달라지므로 별도 견적 요청이 필요합니다.
• Q. 시공 시 주의사항은?
  A. 지반조사, 장비적합성, 시공중 소음·진동 관리, 연결부 누수점검이 중요합니다.

열간 압연강 널말뚝(시트파일)의 KS 규정 및 표준, 종류 총정리

열간 압연강 널말뚝(Hot rolled steel sheet piles)은 국내 KS F 4604(2015년 개정) 규정에 따라 엄격히 관리·생산되는 자재입니다. 흙막이, 물막이 및 각종 구조물의 기초에 사용되며, 일반용·용접용 등 다양한 등급이 존재합니다. 아래 표는 열간 압연강 널말뚝의 공식 KS 규정, 적용범위, 종류 및 용도 구분을 명확히 정리한 내용입니다.

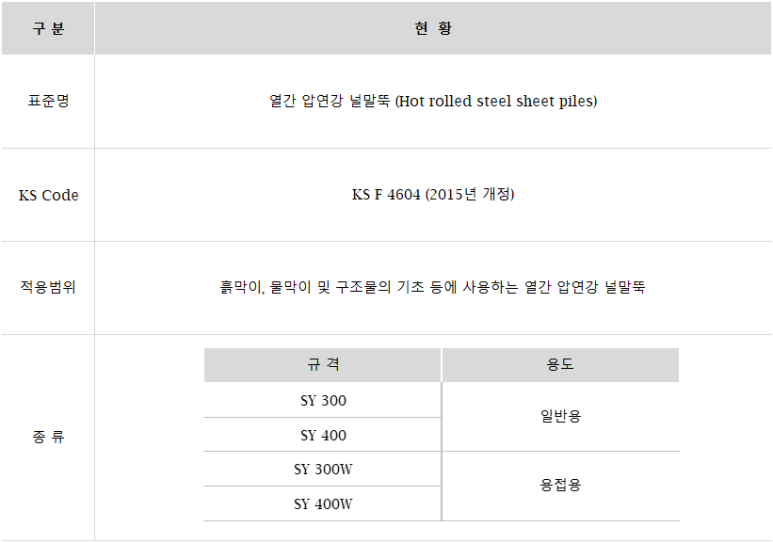

구 분	현 황
표준명	열간 압연강 널말뚝 (Hot rolled steel sheet piles)
KS Code	KS F 4604 (2015년 개정)
적용범위	흙막이, 물막이 및 구조물의 기초 등에 사용하는 열간 압연강 널말뚝
종류	규 격 용 도 SY 300 일반용 SY 400 SY 300W 용접용 SY 400W

열간 압연강 널말뚝(시트파일) 화학성분 기준 총정리 (KS F 4604)

열간 압연강 널말뚝(Hot rolled steel sheet piles)의 각 강종별 화학성분 기준은 KS F 4604에 따라 엄격히 규정됩니다.
강종별로 탄소(C), 규소(Si), 망간(Mn), 인(P), 황(S), 실(S) 등 주요 원소의 최대·범위치가 다르며, 특히 용접용(W 등급)은 더 엄격한 성분 기준을 적용합니다.
아래 표는 대표 강종별 화학성분 기준을 한눈에 정리한 내용입니다.

강종	C	Si	Mn	P	S	S(Si)
SY 300	-	-	-	0.040 ↓	0.040 ↓	0.23 ~ 0.55
SY 400	-	-	-	0.040 ↓	0.040 ↓	0.23 ~ 0.55
SY 300W	0.18 ↓	0.55 ↓	1.60 ↓	0.035 ↓	0.035 ↓	0.23 ~ 0.55
SY 400W	0.20 ↓	0.55 ↓	1.60 ↓	0.035 ↓	0.035 ↓	0.23 ~ 0.55

열간 압연강 널말뚝(시트파일) 기계적 성질 기준 총정리 (KS F 4604)

열간 압연강 널말뚝(Hot rolled steel sheet piles)은 강종별로 항복점(또는 항복강도), 인장강도, 연신율 등 기계적 성질 기준이 KS F 4604에 따라 엄격히 관리됩니다.
강재의 기계적 성질은 구조물의 내구성, 시공 안전성, 실제 현장 성능에 직접적으로 영향을 미치는 핵심 요소입니다.
아래 표는 SY 300, SY 400 등 각 강종별로 요구되는 최소 항복강도, 인장강도, 연신율 기준을 한눈에 정리한 내용입니다.

강종	항복점/항복강도 (N/mm2)	인장강도 (N/mm2)	연신율 (%) 1A 또는 4호 시험편
SY 300	300 ↑	500 ↑	17 ↑
SY 400	400 ↑	550 ↑	15 ↑
SY 300W	300 ↑	500 ↑	17 ↑
SY 400W	400 ↑	550 ↑	15 ↑

열간 압연강 널말뚝(시트파일) KS 규정별 Size, 길이, 포장단위, 단가기준 총정리

열간 압연강 널말뚝(Hot rolled steel sheet piles)은 다양한 Size(규격), 길이, 포장단위로 유통되며, KS F 4604 규정에 따라 표준 단가·유통 기준이 명확히 적용됩니다.
아래 표는 대표 규격별 사이즈, 길이, 포장단위, 단가기준 등 실제 거래·현장 적용에 꼭 필요한 내용을 정리한 자료입니다.

구 분	현 황
Size	U 400 x 100 x 10.5t ~ U 700 x 160 x 10t Z 635 x 358 x 8t ~ Z 635 x 361 x 10.5t
길 이	시중 재고 10m (8 m ~ 16 m)
포장단위	낱본 단위
단가기준	각 Size별 표준길이 (10m) 를 기준하여 톤당 단가 적용

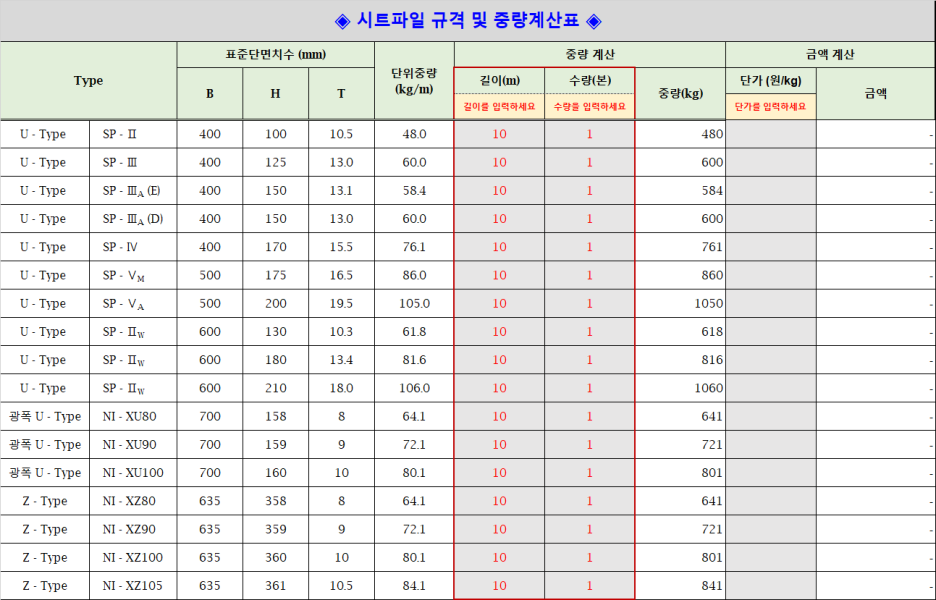

열간 압연강 널말뚝(시트파일) 규격별 표준단면치수 및 중량 총정리 (U-Type, 광폭U, Z-Type)

열간 압연강 널말뚝(Hot rolled steel sheet piles)은 구조·용도에 따라 U-Type, 광폭 U-Type, Z-Type 등으로 구분되며,
각 타입별 표준단면치수(B, H, T) 및 중량(kg/m, kg/㎡)이 상이합니다.
아래 표는 실제 현장에서 가장 널리 사용되는 대표 규격과 세부 스펙을 한눈에 볼 수 있게 정리한 자료입니다.

◆ U-Type ◆

구 분	B (mm)	H (mm)	T (mm)	길이 (kg/m)	벽폭 (kg/㎡)
SP - Ⅱ	400	100	10.5	48.0	120
SP - Ⅲ	400	125	13.0	60.0	150
SP - ⅢA (E)	400	150	13.1	58.4	146
SP - ⅢA (D)	400	150	13.0	60.0	150
SP - Ⅳ	400	170	15.5	76.1	190
SP - ⅤM	500	175	16.5	86.0	172
SP - ⅤA	500	200	19.5	105.0	210
SP - ⅡW	600	130	10.3	61.8	103
SP - ⅡW	600	180	13.4	81.6	136
SP - ⅡW	600	210	18.0	106.0	177

◆ 광폭 U-Type ◆

구 분	B (mm)	H (mm)	T (mm)	길이 (kg/m)	벽폭 (kg/㎡)
NI - XU80	700	158	8	64.1	91.6
NI - XU90	700	159	9	72.1	103
NI - XU100	700	160	10	80.1	114.4

◆ Z-Type ◆

구 분	B (mm)	H (mm)	T (mm)	길이 (kg/m)	벽폭 (kg/㎡)
NI - XZ80	635	358	8	64.1	100.94
NI - XZ90	635	359	9	72.1	113.54
NI - XZ100	635	360	10	80.1	126.14
NI - XZ105	635	361	10.5	84.1	132.44
