챤넬(ㄷ형강)이란? 정의, 종류, 실제 사용처, 평형플랜지·무늬 챤넬까지 한눈에 정리!
챤넬(Channel)은 영문 Channel, 한글로는 주로 'ㄷ형강' 또는 '챤넬'로 불리는 철강재입니다.
단면이 영어 대문자 'C', 즉 한글 ‘ㄷ’ 형태를 띄고 있으며, 용도와 구조 특성에 따라 아래와 같이 구분됩니다.
- 일반 챤넬(ㄷ형강, TFC) : 가장 널리 쓰이는 기본형. 플랜지가 바깥쪽으로 갈수록 얇아지는 경사 구조.
- 평형플랜지 챤넬(PFC) : 플랜지(측면) 두께가 일정해 용접·볼트 작업성이 뛰어난 형태.
- 무늬 챤넬 : 복공판 등 대형 현장, 지하철용, 보수용으로 특수 제작.
아래는 일반 챤넬과 평형플랜지 챤넬 비교 이미지입니다.
챤넬(ㄷ형강)의 상세 특징과 용도
- 기본 구조 : 플랜지(측면)와 웨브(바닥)가 만나는 구조. TFC(경사 플랜지)는 용접·접합 작업 시 측면 각도가 이슈가 될 수 있음.
- 용도 :
- 건축용 기둥, 트러스보, 보강재, 벽체, 전기·배관 덕트, 전선트레이 받침대
- 기계 제작의 받침재, 차량 구조, 선박·플랜트 구조물
- 공공·산업시설 등 다양한 구조물 보강에 필수 자재
- 가공·유통 : 대부분 6m, 9m, 12m 등 다양한 길이로 주문 생산·절단이 가능.
챤넬의 세부 종류와 특장점
- 일반 챤넬(TFC - Tapered Flange Channel)
- 플랜지가 바깥쪽으로 갈수록 두께가 얇아지고 곡면(경사 플랜지) 구조.
- 국내외 가장 많이 유통되는 챤넬 타입.
- 플랜지 각도가 있기 때문에 다른 자재와 결합·용접 시 별도 보강이 필요할 수 있음.

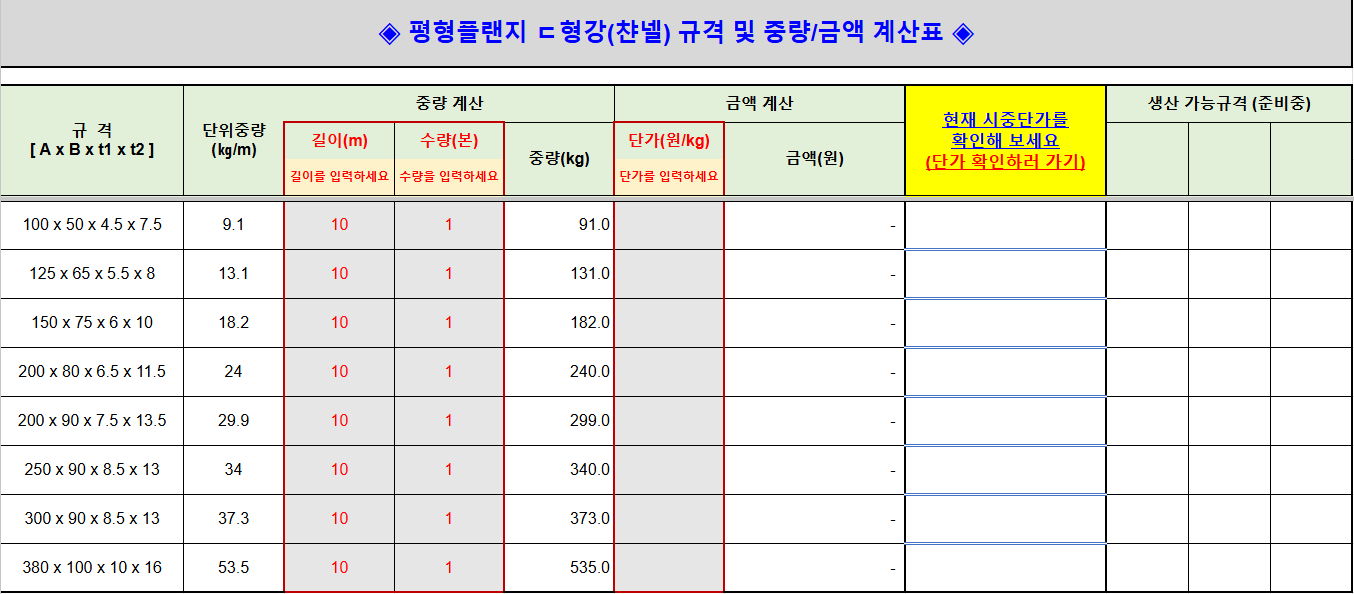

- 평형플랜지 챤넬(PFC - Parallel Flange Channel)
- 플랜지 두께가 일정해(= 평행) 용접, 볼트 시공 등에서 작업성이 매우 우수.
- 최근 해외, 국내 대형공사에서 점점 수요가 증가.
- 현대제철, 동국제강 등 국내 제강사에서 상용화 및 판매.
- 무늬 챤넬
- 주로 복공판(현장 이동용 임시 바닥재) 제작, 지하철·도로·교량공사에 특화.
- 기존 복공판 보수용으로도 공급. 최근에는 무늬 H형강이 복공판 대체로 더 많이 사용됨.
챤넬(ㄷ형강) 구매·유통 시 유의사항
- KS 규격(국가표준)과 비규격품이 존재하므로 설계·발주 시 반드시 확인 필요
- 주문 절단, 도장, 아연도금 등 추가 가공 가능(용도에 따라 협의 필수)
- 기본 유통 단위는 본(6m, 9m, 12m), 단가 기준은 kg 또는 ton 단가
※ 위 정보는 국내 주요 철강 유통사(현대제철, 동국제강 등) 실제 시방·카탈로그, 현장 사용 경험을 바탕으로 검증된 내용을 포함합니다.
기타 챤넬 규격, 강종, 기계적 성질, 화학성분 등은 별도 포스팅에서 추가 안내 예정.
챤넬(ㄷ형강) KS규정 및 적용기준, 강종 정보까지 한눈에 정리
| 구 분 | 현 황 |
|---|---|
| 표준명 | 일반구조용 압연강재 (Hot-rolled Steel for General Structure) |
| KS Code | KS D 3503 (2018년 개정) KSD 3502 (2022년 개정) |
| 적용범위 | 다리, 선박, 차량, 그 밖의 구조물에 사용되는 일반구조용 열간 압연강재 열간압연 형강의 모양, 치수, 무게 및 그 허용차 |
| 종 류 | SS235, SS275, SS315, SS410, SS450, SS550 |
※ 챤넬(ㄷ형강)은 상기 KS D 3503, KSD 3502의 규정에 따라 제조되며, 각종 구조물(교량, 건축물, 차량, 선박 등)에 폭넓게 적용됩니다.
SS235 ~ SS550 등 다양한 강종으로 구분되어, 설계 기준 및 현장 요구에 따라 선택이 가능합니다.
챤넬(ㄷ형강)의 주요 화학성분(SS235~SS550) 구성 기준 정리
| 강종 | C | Si | Mn | P | S |
|---|---|---|---|---|---|
| SS235 | 0.25 ↓ | 0.45 ↓ | 1.40 ↓ | 0.050 ↓ | 0.050 ↓ |
| SS275 | |||||
| SS315 | 0.28 ↓ | 0.50 ↓ | 1.50 ↓ | ||
| SS410 | 0.30 ↓ | 0.55 ↓ | 1.60 ↓ | 0.040 ↓ | 0.040 ↓ |
| SS450 | |||||
| SS550 | 1.80 ↓ |
※ 상기 수치는 챤넬(ㄷ형강)의 대표적인 강종별(KS D 3503 기준) 최대 함유량(↓) 기준이며, 실 생산 시 등급에 따라 일부 수치가 다를 수 있습니다.
SS235~SS550 등급별로 탄소(C), 실리콘(Si), 망간(Mn), 인(P), 황(S) 등 주요 화학성분의 함유량이 엄격히 관리되고 있습니다.
챤넬(ㄷ형강) 기계적 성질 표 - 항복점, 항복강도, 인장강도 기준 총정리
| 강종 | 항복점 또는 항복강도 (N/mm²) | 인장강도 (N/mm²) | |||
|---|---|---|---|---|---|
| 16mm 이하 | 16mm초과 ~ 40mm이하 | 40mm초과 ~ 100mm이하 | 100mm 초과 | ||
| SS235 | 235 ↑ | 225 ↑ | 205 ↑ | 195 ↑ | 330 ~ 450 |
| SS275 | 275 ↑ | 265 ↑ | 245 ↑ | 235 ↑ | 410 ~ 550 |
| SS315 | 315 ↑ | 305 ↑ | 295 ↑ | 275 ↑ | 490 ~ 630 |
| SS410 | 410 ↑ | 400 ↑ | - | - | 540 ↑ |
| SS450 | 450 ↑ | 440 ↑ | - | - | 590 ↑ |
| SS550 | 550 ↑ | 540 ↑ | - | - | 690 ↑ |
※ 위 수치는 KS D 3503/3502 기준으로, 챤넬(ㄷ형강)에 사용되는 주요 강종별 기계적 성질(항복점·항복강도·인장강도) 범위를 의미합니다.
설계·시공 전 강종 등급에 따른 수치 적용이 필요합니다.
챤넬(ㄷ형강, TFC) 제품현황 및 규격별 단위무게 계산식 안내
| 구 분 | 현 황 |
|---|---|
| Size | (ㄷ형강 - TFC) C 75 x 40 x 5/7 ~ C 380 x 100 x 13/20 |
| 길 이 | 표준 길이 10m |
| 포장단위 | 사이즈당 번들단위 |
| 단가기준 | KG당 또는 톤당 단가 적용 |
| 단위무게 계산식 | 단위무게(kg/m) = 0.785 x 단면적 (예) C 75 x 40 x 5/7 단위무게 (kg/m) = 0.785 x 8.818 = 6.92 kg/m |
※ 위 정보는 챤넬(ㄷ형강, TFC)의 규격 및 제품 출하, 거래 기준에 관한 현행 표준을 기반으로 하며, 실제 적용 시 현장 조건 및 유통 상황에 따라 일부 차이가 있을 수 있습니다.
챤넬(ㄷ형강, Channel) 규격표 - 표준단면치수, 단면적, 단위중량, 생산가능업체 안내
| 표준단면치수 (mm) | 단면적(㎠) | 단위중량(kg/m) | 생산 가능규격 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H x B | t₁ | t₂ | r₁ | r₂ | 현대제철 | 동국제강 | 한국특강 | 대성철강 | 한국선재 | 화인베스틸 | ||
| 75 x 40 (3") | 5 | 7 | 8 | 4 | 8.818 | 6.92 | ◎ (별도주문) |
◎ | ◎ | ◎ | ◎ | ◎ |
| 100 x 50 (4") | 5 | 7.5 | 8 | 4 | 11.92 | 9.36 | ◎ (별도주문) |
◎ | ◎ | ◎ | ◎ | ◎ |
| 125 x 65 (5") | 6 | 8 | 8 | 4 | 17.11 | 13.4 | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ |
| 150 x 75 (6") | 6.5 | 10 | 10 | 5 | 23.71 | 18.6 | ◎ | ◎ | ◎ | ◎ (매입) |
◎ | ◎ |
| 150 x 75 | 9 | 12.5 | 15 | 7.5 | 30.59 | 24.0 | ◎ | ◎ | ||||
| 180 x 75 | 7 | 10.5 | 11 | 5.5 | 27.2 | 21.4 | ||||||
| 200 x 80 (8") | 7.5 | 11 | 12 | 6 | 31.33 | 24.6 | ◎ | ◎ | ◎ | ◎ | ◎ | |
| 200 x 90 (8") | 8 | 13.5 | 14 | 7 | 38.65 | 30.3 | ◎ | ◎ | ◎ | |||
| 250 x 90 | 9 | 13 | 14 | 7 | 44.07 | 34.6 | ◎ | ◎ | ◎ (매입) |
|||
| 250 x 90 | 11 | 14.5 | 17 | 8.5 | 51.17 | 40.2 | ||||||
| 300 x 90 | 9 | 13 | 14 | 7 | 48.57 | 38.1 | ◎ | |||||
| 300 x 90 | 10 | 15.5 | 19 | 9.5 | 55.74 | 43.8 | ||||||
| 300 x 90 | 12 | 16 | 19 | 9.5 | 61.9 | 48.6 | ||||||
| 380 x 100 | 10.5 | 16 | 18 | 9 | 69.39 | 54.5 | ◎ | |||||
| 380 x 100 | 13 | 16.5 | 18 | 9 | 78.96 | 62.0 | ||||||
| 380 x 100 | 13 | 20 | 24 | 12 | 85.71 | 67.3 | ◎ (별도주문) |
|||||
※ 위 챤넬(ㄷ형강) 규격표는 국내 유통 및 생산 가능 규격, 주요 제조사별 생산여부까지 포함한 최신 정보입니다.
#챤넬 #ㄷ형강 #C채널 #Channel #플랜지챤넬 #평형플랜지챤넬 #무늬챤넬 #철강자재 #건축철강 #구조용강재 #철강유통 #도소마켓
