무늬강판이란? 정의부터 특징, 종류, 국내 생산 규격과 활용처까지 한눈에 정리

무늬강판(Checkered Plate)은 표면에 일정한 요철(무늬)을 만들어 미끄럼을 방지하도록 제작된 강판을 말합니다. 주로 계단, 공사현장 바닥, 산업용 통로, 차량 적재함 등 안전이 요구되는 장소에서 널리 사용됩니다.

일반 평강판과 달리 표면에 돌출된 무늬가 있어 미끄럼 방지 효과가 뛰어나며, 구조용·산업용 자재로서 활용도가 매우 높은 철강 제품입니다.

무늬강판의 명칭과 불리는 용어

무늬강판은 현장이나 유통 과정에서 다양한 이름으로 불립니다.

• 무늬강판
• 무늬판
• 무늬철판
• 체크철판
• 체크판
• 체크플레이트(Checkered Plate)

모두 동일한 제품을 의미하며, 현장·업종·거래처에 따라 용어만 다르게 사용됩니다.

무늬강판의 구조적 특징과 기능

• 표면에 돌출된 무늬 요철 구조
• 미끄럼 방지 기능 강화
• 하중 분산 효과로 내구성 우수
• 일반 강판 대비 안전성 향상

무늬는 단순한 디자인 요소가 아니라, 사람이나 장비의 이동 시 마찰력을 높여 사고를 예방하는 기능적 요소입니다. 특히 물, 기름, 먼지 등이 있는 환경에서도 안정적인 보행이 가능합니다.

무늬강판의 무늬 형태 종류

무늬강판은 다양한 무늬 패턴으로 생산되며, 용도와 미관에 따라 선택됩니다.

1. X자 무늬

   가장 일반적이며 미끄럼 방지 효과가 균일해 산업 현장에서 가장 많이 사용됩니다.

2. 물결무늬

   보행 시 이물질 배출이 용이하여 습한 환경에 적합합니다.

3. 三자(삼자) 무늬

   디자인 요소가 강조되어 건축 외장이나 인테리어 용도로도 사용됩니다.

국산 무늬강판과 중국산 무늬강판의 차이

• 국산 무늬강판
  • 무늬 밀집도가 높음
  • 무늬 높이와 간격이 균일
  • 품질 관리 기준이 엄격
  • 현장 신뢰도 높음
• 중국산 저가 무늬강판
  • 무늬 밀집도가 낮은 경우 존재
  • 무늬 깊이 불균일 사례 있음
  • 가격은 저렴하나 품질 편차 큼

안전성이 중요한 현장일수록 국산 무늬강판 사용을 권장하는 이유입니다.

국내 무늬강판 생산 두께 규격

현재 국내에서 생산되는 무늬강판의 표준 두께는 다음과 같습니다.

• 3.2mm
• 4.5mm
• 6.0mm

8.0mm 무늬강판은 국내에서 생산되지 않으며, 필요 시 수입 제품으로만 유통됩니다. 두께 선택 시에는 사용 하중, 설치 위치, 안전 기준을 반드시 고려해야 합니다.

무늬강판의 주요 사용처

• 공사현장 바닥재
• 계단 및 산업용 통로
• 플랫폼 및 작업 발판
• 트럭·화물차 적재함
• 공장 내부 바닥

특히 미끄럼 사고 위험이 높은 장소에서는 무늬강판이 사실상 필수 자재로 사용됩니다.

무늬강판 선택 시 체크 포인트

1. 사용 목적에 맞는 두께 선택
2. 무늬 형태에 따른 미끄럼 방지 성능 확인
3. 국산 여부 및 품질 기준 확인
4. 절단·가공 가능 여부

무늬강판 KS 규정 정리 | 바닥용 무늬강판(KS D 3633) 표준, 적용범위 및 강종

구 분	현 황
표준명	바닥용 무늬강판 (Hot-rolled Steel Plates for Patterned Floor)
KS Code	KS D 3633 (2013년 폐지)
적용범위	바닥, 계단, 운반설비 및 기타 일반 구조물용으로 탄소강, 저합금강, 고강도 저합금강 및 합금강을 열간 압연하여 제조한 무늬강판
종 류	SPHC, SPHD, SPHE

무늬강판 화학성분 기준 정리 | KS D 3633 기준 SPHC·SPHD·SPHE 성분표

무늬강판은 사용 목적과 가공성, 강도 특성에 따라 화학성분이 관리됩니다. 아래 표는 KS D 3633(바닥용 무늬강판)에서 규정하던 대표 강종인 SPHC, SPHD, SPHE의 화학성분 허용 최대치 기준입니다.

강종	C	Mn	P	S
SPHC	0.15 ↓	0.60 ↓	0.050 ↓	0.050 ↓
SPHD	0.10 ↓	0.50 ↓	0.040 ↓	0.040 ↓
SPHE	0.10 ↓	0.50 ↓	0.030 ↓	0.035 ↓

※ 표의 ↓ 표시는 해당 수치 이하(Max)를 의미하며, 실제 생산 제품의 화학성분은 제조사 및 생산 조건에 따라 이보다 낮게 관리됩니다.

일반적으로 SPHC → SPHD → SPHE 순으로 탄소(C), 인(P), 황(S) 함량이 낮아지며, 이는 가공성·연신율·성형성 향상을 목적으로 한 구분입니다.

무늬강판 기계적 성질 정리 | KS D 3633 기준 인장강도 및 연신율 비교표

무늬강판의 기계적 성질은 사용 하중, 가공성, 안전성과 직접적으로 관련됩니다. 아래 표는 KS D 3633(바닥용 무늬강판)에서 규정하던 SPHC, SPHD, SPHE 강종의 인장강도 및 두께별 연신율 기준입니다.

강종	인장강도 (N/mm²)	연신율(%)
		1.2~1.6	1.6~2.0	2.0~2.5	2.5~3.2	3.2~4.0	2.5 ↑
SPHC	270 ↑	27 ↑	29 ↑	29 ↑	29 ↑	31 ↑	31 ↑
SPHD	270 ↑	30 ↑	32 ↑	33 ↑	35 ↑	37 ↑	39 ↑
SPHE	270 ↑	31 ↑	33 ↑	35 ↑	37 ↑	39 ↑	41 ↑

※ ↑ 표시는 해당 수치 이상(Min)을 의미합니다. 연신율은 강판 두께에 따라 기준값이 달라지며, 두께가 증가할수록 요구되는 최소 연신율이 조정됩니다.

동일한 인장강도(270 N/mm²) 조건에서도 SPHC → SPHD → SPHE 순으로 연신율이 증가하여, SPHE가 가장 우수한 성형성과 가공성을 가집니다.

무늬강판 제품 현황 정리 | 규격(Size), 포장단위 및 단가기준 안내

무늬강판은 두께, 폭, 길이에 따라 다양한 규격으로 유통되며, 현장 적용성과 물류 효율을 고려하여 낱본 단위로 공급됩니다. 아래 표는 무늬강판의 대표적인 제품 규격 범위와 유통 기준을 정리한 내용입니다.

구 분	현 황
Size	0.18t x 917 mm x 1,829 mm ~ 3.6t x 1,524 mm x 3,048 mm
포장단위	낱본 단위
단가기준	KG당 또는 톤당 단가 적용

무늬강판은 주문 규격 절단이 가능한 경우가 많아 실제 현장에서는 표준 규격 외에도 프로젝트 조건에 맞춰 다양한 사이즈로 공급됩니다.

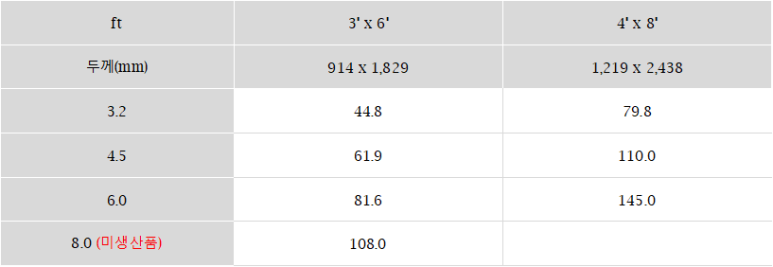

무늬강판 규격 및 중량 정리 | 3×6ft · 4×8ft 기준 두께별 중량표

무늬강판은 주로 3×6ft, 4×8ft 규격으로 유통되며, 두께에 따라 장당 중량이 달라집니다. 아래 표는 현장에서 가장 많이 사용되는 무늬강판 규격과 두께별 중량을 정리한 기준표입니다.

ft	3' x 6'	4' x 8'
두께(mm)	914 x 1,829	1,219 x 2,438
3.2	44.8	79.8
4.5	61.9	110.0
6.0	81.6	145.0
8.0 (미생산품)	108.0

※ 표의 중량 단위는 kg/장 기준이며, 실제 제품 중량은 제조사, 무늬 형상, 허용 공차에 따라 소폭 차이가 발생할 수 있습니다.

국내에서는 3.2mm, 4.5mm, 6.0mm 두께가 주력 생산 품목이며, 8.0mm 무늬강판은 국내 미생산 품목으로 필요 시 수입 제품으로만 유통됩니다.
