익스펜디드메탈(Expanded Metal) 규격, 종류, 용도 및 시공 가이드 총정리

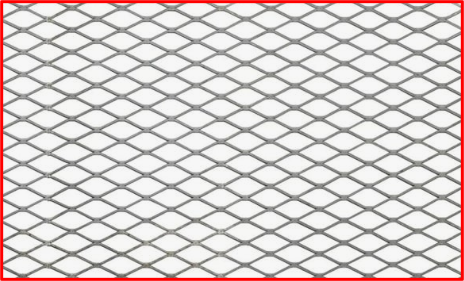

익스펜디드메탈(Expanded Metal)은 금속 판재에 일정한 간격으로 절입(절개)을 넣은 후 판재를 좌우로 인발(확장) 연신시켜 연속된 마름모 또는 그물 모양의 눈을 형성한 다공성 금속판재입니다. 원자재의 손실 없이 효율적으로 단면적을 넓혀 가볍고 견고한 구조체를 구성할 수 있어 산업 현장, 건축 외장재, 안전 통로 등 다방면에서 널리 활용되고 있습니다. 본 포스팅에서는 도소마켓 회원 및 현장 담당자분들을 위해 익스펜디드메탈의 기본 개요부터 주요 용도, 종류, KS 규정, 규격표, 시공 시 주의사항 및 FAQ까지 필수 정보를 상세히 정리해 드립니다.

1. 개요

익스펜디드메탈은 용강판, 알루미늄판, 스테인리스판 등을 펀처 또는 슬리팅 장비로 가공하여 생산되는 구조용 및 건축용 자재입니다. 용접이나 가공 결합 없이 일체형 금속 판재로 제작되므로 응력 분산 능력이 뛰어나며, 개공율(바람과 빛이 통하는 비율)이 높아 환기와 통풍, 채광이 요구되는 부위에 최적화되어 있습니다.

일반적으로 마름모꼴 형상의 개구부를 가지며, 가공 방식에 따라 입체감이 남아 있어 미끄럼 방지 성능이 뛰어난 일반 입체형(Raised)과, 추가 압연 롤링 가공을 거쳐 평평한 단면을 형성한 플랫형(Flattened)으로 크게 구분됩니다. 최근에는 건축 디자인 외장재 및 중하중용 바닥 통로(Grating 대체)용 소재로 주목받고 있습니다.

2. 주요 용도

익스펜디드메탈은 경량성과 강도, 통기성 및 자재 효율성을 바탕으로 산업, 토목, 건축 전반에 광범위하게 적용됩니다.

• 건축 외장재 및 파사드: 입체적 디자인 효과와 자연 차양, 환기 기능을 동시에 제공하여 차양 루버, 건물 외벽 커튼월 입면 루버 등으로 널리 적용됩니다.
• 산업용 통로 및 점검대(Walkway): 공장, 플랜트, 발전소의 작업 통로 및 사다리 발판용으로 사용되며, 입체형 마름모 구조가 우수한 미끄럼 방지 성능을 제공합니다.
• 안전 울타리 및 펜스: 도로 중앙분리대, 보안 울타리, 철도 통제 구역, 계단 난간 인필 패널 등 통기성과 시야 확보가 필요한 보안 장소에 배치됩니다.
• 기계 가드 및 필터 보강재: 각종 설비 안전 커버, 통풍구 그릴, 진동 스크린 및 에어 필터 메시 보강용으로 설치됩니다.

3. 종류 및 분류

사용 형태, 가공 롤링 여부, 그리고 사용되는 원자재에 따라 다음과 같이 분류할 수 있습니다.

분류 기준	주요 구분	특징 및 상세 설명
가공 입체 형태별	스탠다드형 (Raised / Standard)	절삭 연신 후 가공면의 입체각이 그대로 남아있는 사양으로, 강도가 높고 미끄럼 방지 효과가 뛰어납니다.
	플랫형 (Flattened)	스탠다드 제품을 냉간 롤러로 압착하여 두께를 일정한 평면 상태로 가동한 사양으로, 표면이 매끄럽고 접촉 마찰이 적습니다.
	중하중용 (Heavy Duty / Walkway)	두꺼운 원판(4.5t~6.0t 이상)을 가공하여 사람이 보행하거나 하중이 가해지는 통로 및 스틸 그레이팅 대체재로 활용됩니다.
원자재 재질별	탄소강 (SS400 / SPHC / GI)	가장 보편적인 소재로 경제성이 우수하며, 보통 후가공으로 용융아연도금이나 분체도장 처리를 거쳐 사용합니다.
	스테인리스강 (STS304 / STS316)	우수한 내식성과 내열성을 지녀 화학 플랜트, 해안 지역, 식품 공장 및 고급 외장 파사드용으로 채택됩니다.
	알루미늄 (AL1050 / AL3003 등)	경량성이 매우 뛰어나고 피막/아노다이징 처리 후 다채로운 색상 연출이 가능하여 현대 건축 외장 루버로 주로 활용됩니다.

4. KS 규정

익스펜디드메탈 및 투입 원자재의 품질 기준과 공차 규격은 국내 한국산업표준(KS)을 준수하여 관리됩니다.

KS 규격 번호	규격명	적용 범위 및 비고
KS F 4522	익스펜디드 메탈	건축 및 토목용 익스펜디드메탈 제품의 단면, 모양, 치수 및 시험방법 기준
KS D 3501	열간 압연 얇은 강판 및 강대	일반 철강재 익스펜디드메탈 제조용 열간압연 원자재 규격
KS D 3503	일반 구조용 압연 강재	SS400 등 일반 구조체 및 고하중용 판재 기본 표준
KS D 3705	열간 압연 스테인리스 강판	STS304 등 내식성 스텐 익스펜디드메탈 원자재 규격

※ 본 정보는 일반적인 규격 안내이며, 정확한 사양은 제조사 카탈로그 또는 KS 표준 원문을 참고하시기 바랍니다.

5. 기계적 성질

익스펜디드메탈 제작 시 주요 원자재로 사용되는 모재 강판의 기계적 성질 예시입니다. 열처리 여부, 제조사 및 원판 두께 구분에 따라 수치는 차이가 발생할 수 있습니다.

대표 모재 규격	항복강도 ($N/mm^2$)	인장강도 ($N/mm^2$)	연신율 (%)	특징 및 기계적 성질
SPHC (열연강판)	-	270 이상	31 이상	가공 성형성이 뛰어나 일반 경량 익스펜디드메탈 가공에 광범위하게 쓰임
SS400 (일반구조강)	245 이상	400 ~ 510	17 이상	중하중 보행용 통로(Walkway) 및 구조체 보강용에 적합한 표준 강재
STS304	205 이상	520 이상	40 이상	고인성, 고강도 및 우수한 인장연신 특성으로 외풍 및 환경 부식에 강함

6. 화학 성분

대표적 소재인 일반 탄소강(SS400 등) 및 스테인리스강(STS304) 모재의 화학 성분 가이드라인입니다.

재질 구분	탄소 (C)	규소 (Si)	망간 (Mn)	인 (P)	황 (S)	기타 원소 (%)
SS400	-	-	-	0.050 이하	0.050 이하	-
STS304	0.08 이하	1.00 이하	2.00 이하	0.045 이하	0.030 이하	Ni: 8.00~10.50, Cr: 18.00~20.00

7. 규격표

익스펜디드메탈 규격은 SW(Short Way: 마름모의 단축 중심거리), LW(Long Way: 마름모의 장축 중심거리), T(판 두께: Thickness), W(가닥 폭: Strand Width) 단위(mm)를 기준으로 규정됩니다. 일반적으로 KS F 4522에 준한 대표적인 상용 호칭 규격 예시표입니다.

호칭 기호	SW (mm)	LW (mm)	판두께 T (mm)	폭 W (mm)	참고 단위중량 ($kg/m^2$)	주요 활용 사양
XS-31	12.0	30.5	1.2	1.5	약 2.36	소형 망, 기계 안전 가드 및 경량 펜스용
XS-32	12.0	30.5	1.6	2.0	약 4.20	보호용 철망, 내부 칸막이 및 일반 보호재
XS-42	22.0	50.8	2.3	2.5	약 4.10	건축 내외장 보강용, 중앙분리대 울타리
XS-63	34.0	76.2	3.2	3.5	약 5.25	건축 외장 파사드, 보안 펜스, 발코니 난간
XG-21 (G-급)	34.0	76.2	4.5	5.0	약 10.50	중하중 작업 통로(Walkway), 점검용 통로 발판
XG-23 (G-급)	34.0	76.2	6.0	7.0	약 19.80	고하중 플랜트 작업대, 하수도 덮개 대체재

8. 시공 시 주의사항

• 절단 단부 안전 및 거친 테두리 정리: 익스펜디드메탈 절단 부위는 날카로운 에지(Edge)가 형성되므로 작업 시 안전장갑 착용이 필수적이며, 보행용 통로나 건축 외장 설치 시 테두리를 잔넬(C-Channel) 또는 평철(Flat Bar) 프레임으로 용접 용체화 감싸주는 작업이 필요합니다.
• 마름모 눈의 방향성 준수: 메시의 가공 방향(SW 및 LW 방향)에 따라 수직/수평 인장 강도와 입체 차양 효과가 크게 달라지므로, 도면 지침에 맞게 눈의 방향을 동일하게 결합 및 배치해야 합니다.
• 후가공 부식 방지 처리: 일반 탄소강(원자재) 상태로 시공 후 외부에 노출될 경우 빠른 부식이 발생할 수 있으므로, 용접 가공 후 전체 부위에 용융아연도금(HDG) 또는 외장용 분체도장 처리를 거치는 것이 일반적입니다.
• 하중 및 지지 프레임 간격 검토: 보행 통로(Walkway)용으로 설치 시, 하중에 따른 휨 방지를 위해 받침 장스팬 간격(보통 500mm~900mm 이내)을 사전 검토하여 적절한 프레임 구조체를 보강해야 합니다.

9. 자주 묻는 질문 (FAQ)

Q1. 익스펜디드메탈과 펀칭메탈(타공판)의 차이점은 무엇인가요?

A. 펀칭메탈은 판재에 구멍을 뚫어 스크랩(원자재 손실)을 배출하는 방식인 반면, 익스펜디드메탈은 판재를 칼날로 슬리팅한 후 늘려서 틈을 만드는 방식입니다. 따라서 자재 손실이 없고 동일 두께 대비 강도가 우수하며 경제성이 높습니다.

Q2. 스탠다드(Raised)형과 플랫(Flattened)형은 어떻게 구분하여 선택해야 하나요?

A. 미끄럼 방지 성능이나 입체적인 그립감, 강력한 응력 전달이 필요한 보행용 통로 및 차양 루버에는 스탠다드형이 적합합니다. 반면 표면에 사람이 직접 부딪히거나 매끄러운 접촉면이 필요한 선반, 내부 간막이, 가구 및 2차 코팅 공정용으로는 플랫형을 채택하는 것이 일반적입니다.

Q3. 외부용 건축 파사드로 사용할 때 추천하는 표면 처리 방식은 무엇인가요?

A. 철강재의 경우 내식성을 확보하기 위해 용융아연도금을 기본으로 처리하거나, 우수한 미관 연출을 위해 아연도금 후 불소도장 또는 분체도장을 적용합니다. 알루미늄 소재의 경우에는 양극산화(아노다이징) 또는 불소코팅 처리를 주로 적용합니다.

Q4. 일반 스틸 그레이팅을 익스펜디드메탈로 대체할 수 있나요?

A. 네, XG 계열(XG-21, XG-23 등)과 같은 고두께 중하중용 제품은 작업대 발판 및 플랜트 보행 통로에서 스틸 그레이팅을 대체할 수 있습니다. 무게가 상대적으로 가볍고 발이 빠지지 않는 이점이 있습니다.

Q5. 발주 시 전달해야 하는 필수 수치 사양은 무엇인가요?

A. 규격 기호(예: XS-42, XG-21)와 함께 원하는 외곽 규격(폭 × 길이), 원자재 재질(스틸, 스텐, 알루미늄), 가공 형태(스탠다드/플랫), 표면 처리 유무(생철, 아연도금, 도장)를 전달해 주셔야 정확한 제작 견적이 가능합니다.
