데크플레이트(Deck Plate) 규격, 종류, 용도 및 시공 가이드 총정리

데크플레이트(Deck Plate)는 현대 건축물의 바닥 슬래브 시공 시 콘크리트 타설을 위한 영구 거푸집 또는 구조체 역할을 담당하는 핵심 철강 건설자재입니다. 공장 자동화 생산을 통해 뛰어난 품질 균일성을 제공하며, 현장 가설재(동바리) 설치를 최소화하여 공기 단축 및 시공 안전성 향상에 크게 기여하고 있습니다. 본 포스팅에서는 도소마켓 회원 및 건설 업계 관계자분들을 위해 데크플레이트의 기본 개요부터 주요 용도, 종류, KS 규정, 규격표, 시공 시 주의사항 및 FAQ까지 핵심 정보를 상세히 정리해 드립니다.

1. 개요

데크플레이트는 용융아연도금강판(GI) 또는 고내식성 삼원계 도금강판(PosMAC, ZAM 등)을 냉간 롤 포밍(Roll Forming) 성형기를 통과시켜 일정한 골 깊이와 피치 형태로 가공한 철강 구조 자재입니다.

기존의 재래식 합판 거푸집 시공 방식에 비해 현장 인력 투입을 크게 줄일 수 있으며, 콘크리트 타설 양생 후 별도의 해체 공정 없이 영구 거푸집 또는 합성 구조체로 잔존하게 됩니다. 최근 건설 현장에서는 강판 하재와 철근 트러스 구조를 공장 자동화 용접으로 일체화한 트러스 데크(Truss Deck)가 널리 보편화되어 현장 철근 배근 공정을 획기적으로 간소화하고 있습니다.

2. 주요 용도

데크플레이트는 철골조(S조), 철근콘크리트조(RC조), 철골철근콘크리트조(SRC조) 등 대부분의 현대 건축 및 토목 구조물 바닥 시공에 광범위하게 활용됩니다.

• 상업 및 업무용 빌딩: 오피스 타워, 지식산업센터, 대형 쇼핑몰 등의 바닥 슬래브 거푸집 및 구조체로 광범위하게 적용됩니다.
• 물류센터 및 산업공장: 대경간(Long Span) 및 고하중 바닥 설계가 필요한 대형 창고, 생산 공장의 슬래브 시공에 최적화되어 있습니다.
• 주거용 건축물: 공동주택, 주상복합, 오피스텔 등의 바닥 슬래브 현장 공기 단축 및 인가공비 절감 목적으로 설치됩니다.
• 토목 및 기타 구조물: 교량 상판, 지하차도 및 복공판 대체, 지하주차장 상부 슬래브 등 다양한 토목 구조체에 활용됩니다.

3. 종류 및 분류

데크플레이트는 구조적 작용 방식, 형태, 사용 원자재 및 단열재 일체화 여부에 따라 아래와 같이 분류됩니다.

분류 기준	주요 구분	특징 및 상세 설명
구조 및 형태별	거푸집용 데크 (Form Deck)	콘크리트 타설 시 영구 거푸집 역할을 수행하며, 양생 후 구조 하중은 현장 배근 철근 및 콘크리트가 담당합니다.
	합성 데크 (Composite Deck)	강판 표면에 엠보싱(Embossing) 및 리브를 형성하여 콘크리트와의 부착력을 높이고 구조재로 합성 작용합니다.

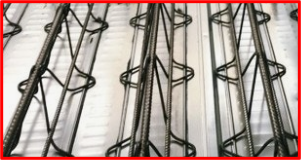

	트러스 데크 (Truss Deck)	하부 강판과 상·하부 철근 트러스를 공장에서 자동 용접 일체화하여 현장 철근 배근 공정을 대폭 인하합니다.
	단열 일체형 데크 (Insulation Deck)	트러스 데크 하부에 단열재(EPS, PF보드 등)를 일체화하여 최하층 바닥이나 피로티 천장 단열 공정을 단축합니다.
원자재 재질별	용융아연도금강판 (GI)	가장 보편적으로 이용되는 소재로, 뛰어난 내식성과 방청 성질을 갖추어 기본 강판으로 사용됩니다.
	고내식 삼원계 합금도금강판	PosMAC, ZAM 등 아연-마그네슘-알루미늄 합금 도금재로, 절단면 자기보호 성능이 뛰어나 고습 환경에 유리합니다.

4. KS 규정

데크플레이트 및 관련 원자재의 표준 품질 사양은 다음과 같은 한국산업표준(KS) 기준을 적용받습니다.

KS 규격 번호	규격명	적용 범위 및 비고
KS D 3602	건축용 철강재 데크플레이트	구조용 거푸집 및 배근용 트러스 데크플레이트 제품 표준 규격
KS D 3506	용융 아연 도금 강판 및 강대	데크플레이트 하부 판재 제조 시 주로 사용되는 원자재 기준
KS D 3527	상용 구조용 압연 강재	기본 구조 부부재 및 결합용 강재 관련 KS 규격 참고
KS D 3504	철근 콘크리트용 봉강	트러스 데크 상·하부 및 래티스(Lattice) 구성용 이형철근 기준

※ 본 정보는 일반적인 규격 안내이며, 정확한 사양은 제조사 카탈로그 또는 KS 표준 원문을 참고하시기 바랍니다.

5. 기계적 성질

데크플레이트에 투입되는 주요 강판 및 철근 자재의 기계적 성질 예시입니다. 항목별 수치는 열처리 조건, 제조사 및 사용 규격 구분에 따라 차이가 있을 수 있습니다.

원자재 규격	항복강도 ($N/mm^2$)	인장강도 ($N/mm^2$)	연신율 (%)	특징 및 성질
SGC340 (SGCC급)	245 이상	340 이상	20 이상	일반 성형 거푸집용 및 하부 강판으로 보편적으로 쓰임
SGC400	295 이상	400 이상	18 이상	고강도 바닥 거푸집 및 합성 데크 구조체용 강판
SGC490	325 이상	490 이상	16 이상	고하중 및 장경간(Long Span) 설계에 채택되는 고강도재
SD400 (트러스 철근)	400 이상	560 이상	16 이상	트러스 데크 상·하부 보강재용 고강도 이형철근

6. 화학 성분

대표적인 데크플레이트 하부 강판(SGC 계열)의 화학 성분 표준 수치 예시입니다. 제조사 및 세부 표준 기준에 따라 일부 함량 차이가 발생할 수 있습니다.

재질 구분	탄소 (C)	망간 (Mn)	인 (P)	황 (S)	도금량 및 비고
SGC340 / SGC400	0.25% 이하	1.70% 이하	0.10% 이하	0.05% 이하	양면 도금량 Z12~Z27 ($120 \sim 275 g/m^2$)
SGC490	0.30% 이하	2.00% 이하	0.10% 이하	0.05% 이하	고강도 구조용 도금 규격 기준 준수

7. 규격표

주요 데크플레이트 제품군별 강판 두께, 단면 성형 높이, 유효 폭 및 활용 사양 가이드입니다. 단위중량은 제조사, 리브 형상 및 철근 직경의 조합에 따라 차이가 있을 수 있습니다.

구분	강판 두께 (mm)	성형/골 높이 (mm)	유효 폭 (mm)	주요 특징 및 활용 사양 예시
일반 거푸집용 데크	0.8 / 1.0 / 1.2	50 / 75	600 / 914	일반 철골 및 RC 건물 바닥 거푸집용 표준 사양
구조용 합성 데크	0.8 / 1.0 / 1.2	50 / 75	600 / 900	하부 강판이 인장재로 합성 작동하는 고하중 사양
트러스 일체형 데크	0.4 / 0.5 (하강판)	100 ~ 300 (트러스 높이)	600	현장 배근 최소화 및 동바리 미설치(No-Support) 공법 가능
단열 일체형 데크	0.4 / 0.5 (하강판)	120 ~ 250 (단열재 포함)	600	최하층 또는 피로티 천장 단열재 일체 타설에 적합

8. 시공 시 주의사항

• 양중 및 적재 관리: 현장 인양 시 와이어 로프의 압착으로 강판 단부가 변형될 수 있으므로 버팀대(Spreader Bar)를 필히 사용해야 하며, 적재 시 하중 집중에 의한 휨 방지를 위해 평탄한 바닥에 받침목을 설치해야 합니다.
• 시공 하중 및 동바리 검토: 동바리 미설치(No-Support) 스팬 설계를 적용하더라도 타설 작업자 하중 및 펌프카 타설 충격 하중이 더해지므로, 구조 계산상 설계 허용 스팬을 엄격히 준수해야 합니다.
• 접합 용접 및 누수 방지: 철골 보 접합 부위의 스터드 볼트(Stud Bolt) 용접 상태를 사전에 체크하고, 강판 간 겹침 부위는 유격(Gap)이 생기지 않도록 직결 나사(Screw)로 밀착 체결하여 콘크리트 페이스트 유출을 막아야 합니다.
• 수분 노출 및 백화 예방: 야적 중 수분이 강판 사이에 오랫동안 잔류하면 백화 현상(White Rust)이 촉진될 수 있으므로 통풍이 잘되는 dry구역에 적재하고 우천 시 방수 천막으로 보양해야 합니다.

9. 자주 묻는 질문 (FAQ)

Q1. 일반 거푸집용 데크와 트러스 데크의 가장 큰 차이는 무엇인가요?

A. 일반 거푸집용 데크는 파형 성형 강판 위에 현장에서 철근을 직접 배근해야 하지만, 트러스 데크는 상·하부 철근 트러스가 공장에서 미리 용접·일체화되어 출하되므로 현장 배근 공정을 대폭 줄여줍니다.

Q2. 데크플레이트 시공 시 동바리(가설 지주)를 완전히 생략할 수 있나요?

A. 트러스 데크나 합성 데크의 경우 구조 설계 조건과 허용 스팬에 맞춰 동바리 없이 시공(No-Support 공법)하는 것이 일반적입니다. 다만, 단면 스팬이 길거나 층고/하중 조건이 과도한 경우 중앙부 동바리를 추가해야 할 수 있습니다.

Q3. 아연도금 강판 표면에 나타나는 백화 현상(White Rust)은 품질에 치명적인가요?

A. 백화 현상은 아연 도금층이 수분 및 공기와 반응하여 생기는 초기 산화 표면 반응으로, 도금층 자체가 박리되거나 심하게 부식되지 않은 이상 강재 구조 성능에는 큰 영향을 미치지 않습니다.

Q4. 스터드 볼트(Stud Bolt)는 어떤 역할을 수행하나요?

A. 스터드 볼트는 철골 보와 데크플레이트, 그리고 타설된 콘크리트를 일체화해 주는 전단 연결재(Shear Connector) 역할을 수행합니다. 데크플레이트 상부에서 철골 보에 직접 전동 용접하여 일체성을 확보합니다.

Q5. 데크플레이트 제품 주문 및 발주 시 필수 체크 항목은 무엇인가요?

A. 도면 기준의 강판 두께(0.8t, 1.0t 등), 성형 높이, 유효 폭, 정척 커팅 치수, 아연 도금량(Z12, Z18 등) 및 트러스 데크의 경우 상·하부 철근 직경(D10, D13 등) 사양을 사전에 정확히 파악하여 발주해야 합니다.
