평형ㄷ형강 규격, 용도 및 기계적 성질 완벽 가이드

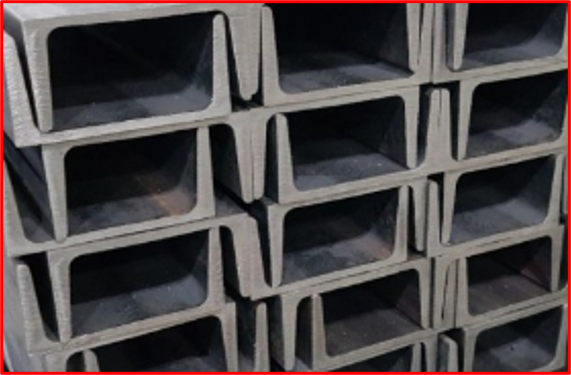

평형ㄷ형강(Parallel Flange Channel Steel, 평행 플랜지 찬넬)은 플랜지(Flange)의 안쪽과 바깥쪽 면이 경사 없이 서로 평행하게 제작된 구조용 열간 압연 형강입니다. 기존 경사 ㄷ형강(테이퍼 찬넬)과 달리 플랜지 내부 경사가 없어 볼트 결합 시 경사 와셔를 추가할 필요가 없으며, 접합부 밀착성과 시공 효율성이 우수한 최신 구조 부재입니다.
도소마켓에서는 건설, 철강 및 설비 자재 구매 담당자분들의 신속하고 정확한 업무 지원을 위해 평형ㄷ형강의 개요부터 주요 용도, KS 규정, 기계적 성질, 화학 성분, 표준 규격표 및 시공 시 주의사항까지 한눈에 확인하실 수 있도록 상세히 정리해 드립니다.
1. 개요
평형ㄷ형강은 ㄷ자 형태 단면에서 상·하부 플랜지의 두께가 일정하고 평행을 이루는 형강재입니다. 기존 일반 ㄷ형강은 플랜지 안쪽 면이 약 1:10 기울기를 갖는 경사 단면으로 제조되어 볼트 고정 시 전용 경사 와셔(Taper Washer)가 필수적이었으나, 평형ㄷ형강은 평면 볼팅이 바로 가능하여 조립 공수를 대폭 줄여줍니다.
주요 제조 공정은 고온으로 가열된 강괴(Billet)를 정밀 압연 롤러 패스에 통과시켜 각 부위의 치수와 평행도를 균일하게 형성하는 열간 압연(Hot Rolling) 방식을 따릅니다. 단면 효율이 뛰어나 수직·수평 휨 하중에 대한 저항력이 우수하며, 하중 전달 특성이 안정적인 것이 특징입니다.
2. 주요 용도
평형ㄷ형강은 뛰어난 가공성과 높은 접합 안정성을 바탕으로 건축, 토목, 플랜트 및 기계 프레임 부문에서 널리 활용되고 있습니다.
- 건축 및 토목 구조: 철골 건물 보 보강재, 띠장(Wale), 버팀대(Strut), 가설 흙막이 구조재, 트러스 부재
- 산업 플랜트 및 기계: 공장 구조물 주프레임, 대형 캣워크 지지대, 컨베이어 가이더, 기계 및 장비 베이스 프레임
- 교량 및 가설 구조: 교량 보강용 찬넬 부재, 수직 점검 통로 프레임, 작업 발판 받침재
- 물류 및 차량 분야: 특수 차량 적재함 하부 프레임, 중장비 프레임 구조체, 물류 보관 랙(Rack) 기둥
3. 종류 및 분류
평형ㄷ형강은 플랜지 형상, 강재 재질, 표면 처리 방식에 따라 다음과 같이 분류할 수 있습니다.
| 구분 | 분류 내용 | 특징 및 주요 활용 |
|---|---|---|
| 단면 형상별 | 평형 플랜지 ㄷ형강 경사 플랜지 ㄷ형강 |
플랜지 내부가 평행한 평형형은 조립·볼트 작업성이 뛰어나며, 내부 경사를 가진 일반 테이퍼형과 구분됩니다. |
| 재질별 | 일반 구조용 (SS275) 용접 구조용 (SM275, SM355) |
일반 건축 가설재 및 지지대에는 SS275재질이 대중적이며, 주요 용접 구조물에는 인성이 높은 SM 강종이 적용됩니다. |
| 표면 처리별 | 흑자재 (Black Steel) 용융아연도금 (HDG) |
압연 상태 출하품은 실내 또는 후도장용으로 쓰이며, 옥외 노출 및 부식 우려 현장에는 아연도금 제품이 주로 선택됩니다. |
4. KS 규정
평형ㄷ형강의 치수, 허용차 및 표준 재질 기준은 한국산업표준(KS) 규격을 엄격히 준수하여 생산 및 유통됩니다.
| 표준 번호 | 표준명 | 적용 범위 및 주요 규정 |
|---|---|---|
| KS D 3502 | 열간 압연 형강의 모양, 치수, 무게 및 그 허용차 | 평형 플랜지 ㄷ형강의 표준 단면 치수, 단위 중량, 단면 2차 모멘트 및 치수 허용차를 규정합니다. |
| KS D 3503 | 일반 구조용 탄소 강재 | 건축·토목 구조물에 광범위하게 쓰이는 SS275 강종의 기계적 성질 및 제조 표준입니다. |
| KS D 3515 | 용접 구조용 탄소 강재 | 용접 균열 방지 및 저온 충격 인성이 강화된 SM275, SM355 강종에 관한 표준입니다. |
※ 본 정보는 일반적인 규격 안내이며, 정확한 사양은 제조사 카탈로그 또는 KS 표준 원문을 참고하시기 바랍니다.
5. 기계적 성질
대표적인 강재 종목별 기계적 성질 품질 기준입니다. 강재 두께 및 제강사 세부 규격에 따라 치수 수치에 미세한 차이가 발생할 수 있습니다.
| 재질 구분 | 항복강도 (N/mm², t ≤ 16mm) | 인장강도 (N/mm²) | 연신율 (%) |
|---|---|---|---|
| SS275 (구 SS400) | 275 이상 | 410 ~ 550 | 18 이상 |
| SM275 | 275 이상 | 410 ~ 550 | 18 이상 |
| SM355 (구 SM490) | 355 이상 | 490 ~ 630 | 17 이상 |
6. 화학 성분
주요 표준 적용 강종의 화학 성분 함유량 상한치입니다. 제품 두께 및 제조 공정에 따라 구체적인 조성 수치는 변동될 수 있습니다.
| 재질 구분 | C (탄소) | Si (규소) | Mn (망간) | P (인) | S (황) |
|---|---|---|---|---|---|
| SS275 | - | - | - | 0.050 이하 | 0.050 이하 |
| SM275 | 0.20 이하 | 0.55 이하 | 1.50 이하 | 0.035 이하 | 0.035 이하 |
| SM355 | 0.20 이하 | 0.55 이하 | 1.60 이하 | 0.035 이하 | 0.035 이하 |
7. 규격표
산업 현장에서 다채롭게 이용되는 평형ㄷ형강의 대표 단면 규격 및 단위 중량 안내표입니다. 규격 표기는 일반적으로 높이(H) × 폭(B) × 웹 두께(t1) / 플랜지 두께(t2) (mm) 방식으로 작성됩니다.
| 단면 치수 (H × B × t1 / t2, mm) | 단위 중량 (kg/m) | 단면적 (cm²) | 주요 활용 특징 |
|---|---|---|---|
| 100 × 50 × 5 / 7.5 | 9.36 | 11.92 | 소형 철골 프레임, 캣워크 지지대, 설비 베이스 |
| 125 × 65 × 6 / 8.0 | 13.40 | 17.11 | 일반 건축 보강재 및 산업용 컨베이어 프레임 |
| 150 × 75 × 6.5 / 10.0 | 18.60 | 23.71 | 중소형 철골 구조물, 버팀대, 가설 띠장 부재 |
| 200 × 80 × 7.5 / 11.0 | 24.60 | 31.33 | 건축 구조물 휨 보강재, 물류 랙 주기둥 |
| 200 × 90 × 8.0 / 13.5 | 30.30 | 38.65 | 고하중 플랜트 구조체 및 중장비 프레임 |
| 250 × 90 × 9.0 / 13.0 | 34.60 | 44.07 | 토목 가설 흙막이 띠장, 교량 하부 부속재 |
| 300 × 90 × 10.0 / 15.5 | 43.80 | 55.74 | 대형 토목 버팀보, 대형 건축물 주요 보강 부재 |
8. 시공 시 주의사항
- 평행 볼팅 접합 체결 및 와셔 확인: 평형ㄷ형강은 플랜지가 평행하므로 표준 고장력 볼트 체결 시 경사 와셔가 필용하지 않고 일반 평와셔를 사용합니다. 단, 설계 도면상의 볼트 체결 토크 값을 정확히 지켜 시공해야 합니다.
- 좌굴 및 비틀림 보강 검토: C자/ㄷ자 비대칭 열간 형강 단면의 특성상 장경간 배치 시 횡좌굴(Lateral Buckling)이나 비틀림 응력이 작용할 수 있습니다. 필요 시 중간 브레이싱이나 가스켓 보강재를 일정 간격으로 설치하는 것이 권장됩니다.
- 용접부 밀스케일 사전 제거: 열간 압연 표면에 형성된 산화피막(Mill Scale)이나 이물질은 용접 기포 및 미융합 결함의 원인이 될 수 있습니다. 용접 접합부 주변 약 20mm 구간은 그라인더로 깨끗이 사상한 후 작업합니다.
- 방청 페인트 및 도금 품질 확보: 습도가 높거나 외부 노출 환경에 시공될 때에는 절단면과 용접 부위에 방청 도막을 충분한 두께로 재시공하거나, 용융아연도금(HDG) 처리된 자재를 사용하여 장기 내구성을 확보해야 합니다.
- 양중 및 체결 인양 시 안전 수칙: 단면 편심에 의해 와이어 로프 인양 시 균형이 한쪽으로 기울 수 있습니다. 반드시 2점 이상 슬링벨트로 체결하고 수평 상태를 유지하여 양중해야 합니다.
9. 자주 묻는 질문 (FAQ)
Q1. 일반 ㄷ형강(경사 찬넬)과 평형ㄷ형강의 가장 큰 차이점은 무엇인가요?
A. 가장 결정적인 차이는 플랜지 안쪽 면의 경사 유무입니다. 일반 ㄷ형강은 플랜지 안쪽에 1:10 기울기가 있어 볼트 체결 시 경사 와셔가 필요하지만, 평형ㄷ형강은 플랜지가 평행하여 일반 와셔로 직각 결합이 가능하므로 가공 및 조립이 훨씬 편리합니다.
Q2. 평형ㄷ형강 시공 시 경사 와셔를 사용할 필요가 전혀 없나요?
A. 네, 평형ㄷ형강은 플랜지 내부와 외부 두께가 평행하게 제작되었기 때문에 기울어진 각도를 보정하는 경사 와셔(Taper Washer)를 쓰지 않고 표준 평와셔 및 스프링 와셔만으로 안정적인 결합이 가능합니다.
Q3. 단위 중량 계산은 기존 ㄷ형강과 동일한 방식을 적용하나요?
A. 두 부재의 단면 형상 및 플랜지 두께 분포가 다르므로 단위 중량(kg/m) 수치에도 약간의 차이가 존재합니다. 정확한 중량 산출을 위해서는 KS D 3502 내 평형 플랜지 ㄷ형강 전용 규격표를 기준으로 참조해야 합니다.
Q4. 옥외 현장용으로 용융아연도금(HDG) 가공 제품 공급이 가능한가요?
A. 일반 흑자재 상태로 유통되는 평형ㄷ형강에 후가공으로 용융아연도금 처리하여 수급할 수 있습니다. 습기나 부식 우려가 큰 토목 가설재나 플랜트 외곽 구조물에 다수 적용됩니다.
Q5. 표준 정척 길이는 어떻게 유통되나요?
A. 국내 철강 시장에서 평형ㄷ형강은 일반적으로 6m, 9m, 10m, 12m 등의 표준 정척 길이 단위로 유통됩니다. 현장 요청 사양에 맞춰 절단 가공 및 천공 작업도 함께 지원해 드립니다.
