무늬ㄷ형강 규격, 용도 및 기계적 성질 완벽 가이드

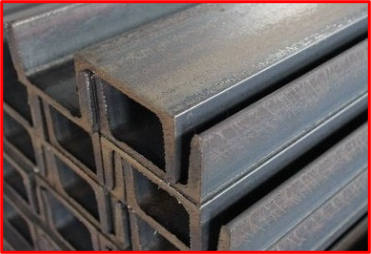

무늬ㄷ형강(Checkered Channel Steel)은 ㄷ자형 단면의 형강(잔넬, Channel) 표면에 미끄럼 방지용 패턴(체커 패턴)이 성형된 특수 구조용 강재입니다. ㄷ형강 고유의 우수한 수직·수평 하중 저항력과 표면 미끄럼 방지 기능을 동시에 제공하여 산업 현장의 안전 통로, 계단 디딤판, 배수로 덮개 등에 광범위하게 활용되고 있습니다.

도소마켓에서는 건설 및 철강 자재 구매 담당자분들의 신속하고 정확한 업무 지원을 위해 무늬ㄷ형강의 개요부터 주요 용도, KS 규정, 기계적 성질, 표준 규격표 및 시공 시 주의사항까지 한눈에 확인하실 수 있도록 완벽하게 정리해 드립니다.

1. 개요

무늬ㄷ형강은 ㄷ자 단면을 갖는 찬넬 강재의 웹(Web) 또는 플랜지(Flange) 표면에 다이아몬드나 눈물방울 모양의 엠보싱 무늬를 형성한 구조 부재입니다. 통행자나 작업자의 미끄럼 사고를 효과적으로 예방하면서도 구조적 강성을 지속적으로 유지할 수 있도록 설계된 특수 목적용 열간 압연 형강재입니다.

주요 제조 공정은 고온으로 가열된 빌렛(Billet) 부재를 ㄷ자 형태로 압연 성형하는 열간 압연(Hot Rolling) 과정 중, 미끄럼 방지 무늬가 각인된 전용 엠보싱 롤러를 통과시켜 표면에 돌기를 직접 성형합니다. 경우에 따라 정밀 무늬 강판(Checkered Plate)을 절곡(Bending) 가공하여 ㄷ자 단면으로 성형·제조하기도 합니다.

2. 주요 용도

무늬ㄷ형강은 높은 하중 지지력과 미끄럼 방지 성능이 동시에 요구되는 다양한 산업 및 건설 현장에서 주요 보행 및 구조용 부재로 쓰입니다.

• 건설 및 토목 분야: 구조물 내부 비상계단 디딤판(Stair Treads), 점검용 캣워크(Catwalk), 배수로 상부 덮개(Grating 대체재), 작업장 발판
• 산업 플랜트 분야: 공장 내부 통로 교량, 대형 탱크 상부 점검용 작업 발판, 가터 및 프레임 구조물
• 물류 및 운송 기계: 중장비 탑승용 발판, 특수차량(트럭, 트레일러) 적재함 프레임 및 승하차 발판
• 해양 및 선박 분야: 선박 내부 수직 계단, 해양 구조물 보행 통로 및 데크 부속재

3. 종류 및 분류

무늬ㄷ형강은 표면 패턴, 강재 재질, 생산 방식에 따라 다음과 같이 구분할 수 있습니다.

구분	분류 내용	특징 및 주요 활용
표면 패턴별	다이아몬드 무늬 눈물방울(Teardrop) 무늬	대각선 교차 돌기로 다방향 마찰력을 높인 일반 다이아몬드형과, 배수 및 이물질 배출에 유리한 눈물방울형으로 나뉩니다.
재질별	일반 구조용 (SS275) 용접 구조용 (SM275, SM355)	일반 가설 및 발판용에는 SS275 재질이 주로 적용되며, 용접 품질 및 인성이 중요한 부문에는 SM 재질이 주로 적용됩니다.
생산 방식별	압연 일체형 절곡 가공형 (Bended Channel)	제강사에서 압연 성형된 일체형 규격과, 무늬 강판을 프레스 절곡하여 원하는 단면 치수로 가공한 절곡형으로 구분됩니다.

4. KS 규정

무늬ㄷ형강의 단면 치수, 허용차 및 재질 요건은 관련 한국산업표준(KS) 기준을 적용하여 제조 및 유통됩니다.

표준 번호	표준명	적용 범위 및 규정 내용
관련 KS 규격 참고 (KS D 3502 준용)	열간 압연 형강의 모양, 치수, 무게 및 그 허용차	기본 ㄷ형강(찬넬)의 표준 단면 치수, 단위 중량, 단면적 및 치수 허용차 규정을 준용합니다.
KS D 3503	일반 구조용 탄소 강재	일반 건축·토목용 SS275 강재의 기계적 성질 및 품질 요구사항에 관한 규정입니다.
KS D 3515	용접 구조용 탄소 강재	용접성과 저온 충격 인성이 향상된 SM275, SM355 등의 강종 품질 표준입니다.

※ 본 정보는 일반적인 규격 안내이며, 정확한 사양은 제조사 카탈로그 또는 KS 표준 원문을 참고하시기 바랍니다.

5. 기계적 성질

대표적인 강재 종목별 기계적 성질 기준입니다. 강재의 두께, 생산 방식 및 제조사 세부 사양에 따라 차이가 발생할 수 있습니다.

재질 구분	항복강도 (N/mm², t ≤ 16mm)	인장강도 (N/mm²)	연신율 (%)
SS275 (구 SS400)	275 이상	410 ~ 550	18 이상
SM275	275 이상	410 ~ 550	18 이상
SM355 (구 SM490)	355 이상	490 ~ 630	17 이상

6. 화학 성분

주요 적용 재질의 화학 성분 상한치 기준입니다. 제조 방법 및 강재 두께에 따라 화학 조성이 일부 상이할 수 있습니다.

재질 구분	C (탄소)	Si (규소)	Mn (망간)	P (인)	S (황)
SS275	-	-	-	0.050 이하	0.050 이하
SM275	0.20 이하	0.55 이하	1.50 이하	0.035 이하	0.035 이하
SM355	0.20 이하	0.55 이하	1.60 이하	0.035 이하	0.035 이하

7. 규격표

산업 현장에서 주로 사용되는 무늬ㄷ형강의 대표적인 단면 규격 예시표입니다. 표기는 높이(H) × 폭(B) × 웹 두께(t1) / 플랜지 두께(t2) (mm) 방식으로 표기됩니다. 무늬의 높이 및 제조사 생산 방식(압연/절곡)에 따라 치수 및 중량에 차이가 발생할 수 있습니다.

단면 치수 (H × B × t1 / t2, mm)	구분 및 치수 특성	주요 활용 특징
75 × 40 × 5 / 7	소형 단면 찬넬 규격	소형 계단 디딤판 및 경량 작업대 프레임
100 × 50 × 5 / 7.5	중소형 범용 규격	공장 내 캣워크, 작업장 통로 및 배수로 덮개
125 × 65 × 6 / 8	중형 하중 지지 규격	중장비 승하차 발판 및 특수차량 프레임
150 × 75 × 6.5 / 10	대형 고하중 규격	플랜트 대형 구조물 발판 및 선박 통로 부재

8. 시공 시 주의사항

• 구조 계산 시 유효 두께 적용: 하중 계산 및 강도 검토 시 미끄럼 방지 돌기의 높이는 하중 지지 유효 두께에서 제외하고, 기판(Base Thickness) 두께만을 기준으로 설계해야 합니다.
• 무늬 방향 및 배수 경사 확보: 미끄럼 방지 성능을 극대화하기 위해 작업자의 주요 이동 동선과 무늬 방향을 고려해야 하며, 무늬 홈 사이에 물이나 기름이 고이지 않도록 미세 배수 경사를 반영하여 설치합니다.
• 용접 접합부 사전 사상 작업: 용접 연결 부위에 돌기가 위치하면 가스 포켓이나 융합 불량 결함이 발생할 수 있습니다. 맞대기 용접면 부위의 돌기는 미리 그라인딩(사상)하여 평탄화한 후 용접 작업을 수행해야 합니다.
• 방청 및 표면 도금 처리: 옥외 노출 환경이나 습기가 많은 공장 내부 시공 시에는 방청 페인트 도장을 두껍게 시공하거나, 용융아연도금(HDG) 제품을 사용하여 내식성을 확보해야 합니다.
• 양중 및 운반 시 표면 보호: 인양 시 와이어 로프나 체인이 무늬 돌기 손상을 유발하지 않도록 섬유 슬링벨트를 사용하고 균형을 정확히 잡아 양중해야 합니다.

9. 자주 묻는 질문 (FAQ)

Q1. 일반 ㄷ형강 상부에 무늬 강판을 용접하는 것과 무늬ㄷ형강의 차이는 무엇인가요?

A. 무늬ㄷ형강은 표면에 미끄럼 방지 패턴이 형성되어 있어 자재 단차를 최소화하고 용접 가공 공수를 대폭 줄일 수 있습니다. 또한 별도 접합부에 발생할 수 있는 부식 위험을 크게 줄여줍니다.

Q2. 무늬ㄷ형강 두께 측정 시 돌기 높이도 포함하나요?

A. 두께 측정 시 돌기 높이는 미끄럼 방지용 부가 치수로 간주합니다. 공학적 구조 내력 산정 및 호칭 치수는 돌기를 제외한 순수 기판 두께(Base Thickness)를 기준으로 적용합니다.

Q3. 야외 습기 노출 지역에는 어떤 표면 처리가 적합한가요?

A. 야외 계단, 배수로 덮개, 플랜트 외부 통로에 사용할 경우 부식 예방과 장기 내구성 확보를 위해 용융아연도금(Hot-Dip Galvanizing) 처리를 거친 제품을 권장합니다.

Q4. 비표준 특수 치수의 무늬ㄷ형강도 수급이 가능한가요?

A. 압연 일체형 규격 외에 특수 치수가 필요한 경우, 무늬 강판(Checkered Plate)을 절곡(Bending)하여 ㄷ자 단면으로 제작하는 가공 방식으로 주문 수급이 가능합니다.

Q5. 무늬 부위 용접 시 주의할 점은 무엇인가요?

A. 용접 부위의 무늬 돌기로 인해 용접봉과의 이격이나 기포 결함이 발생할 수 있습니다. 접합부 주변 약 10~20mm 영역의 돌기를 사상 작업으로 매끄럽게 정리한 후 작업하는 것이 안전합니다.
