부등변부등후ㄱ형강 규격, 용도 및 기계적 성질 완벽 가이드

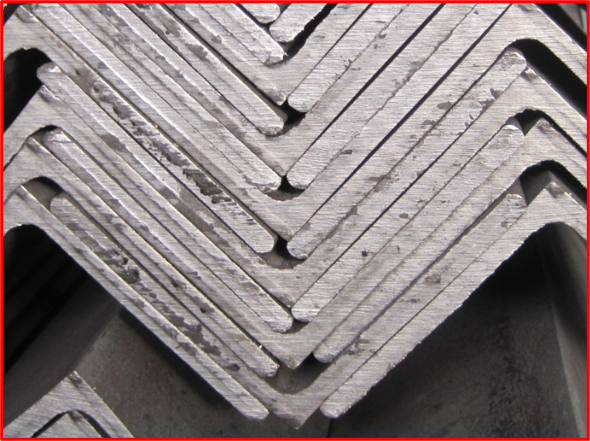

부등변부등후ㄱ형강(Unequal Angles with Unequal Thickness)은 두 변의 길이(A, B)뿐만 아니라 두 변의 두께(t1, t2)까지 서로 다르게 설계된 특수 압연 형강입니다. 비대칭 하중 및 편심 응력이 집중되는 구조 조건에서 불필요한 단면 중량을 줄이면서도 필요한 부위의 강성을 집중적으로 보강할 수 있어 조선, 해양 플랜트 및 중공업 분야에서 매우 효율적인 구조 부재로 활용됩니다.
도소마켓에서는 철강 및 건설 자재 구매 담당자분들의 신속하고 정확한 업무 지원을 위해 부등변부등후ㄱ형강의 개요부터 주요 용도, KS 규정, 기계적 성질, 표준 규격표 및 시공 시 주의사항까지 한눈에 확인하실 수 있도록 명확하게 정리해 드립니다.
1. 개요
부등변부등후ㄱ형강은 L자 단면에서 긴 변과 짧은 변의 길이가 상이할 뿐만 아니라, 긴 변의 두께와 짧은 변의 두께를 차등 적용하여 제조되는 특수 목적용 형강재입니다. 일반적으로 두 변의 두께가 동일한 일반 부등변ㄱ형강에 비해 구조적 하중 전달 효율성이 뛰어나며, 국소적인 강성 보강이 필요한 위치에 최적화된 설계가 가능합니다.
주요 제조 공정은 고온으로 가열된 빌렛(Billet) 또는 스래브(Slab) 부재를 정밀 비대칭 압연이 가능한 전용 롤 패스(Roll Pass) 설비에 통과시켜 각 변의 치수와 두께를 차등적으로 압연 성형합니다. 이후 냉각, 정형 교정, 정척 절단 및 엄격한 품질 검사를 거쳐 유통됩니다.
2. 주요 용도
부등변부등후ㄱ형강은 방향별로 상이한 하중 지지력이 요구되거나 자중 경량화가 필수적인 특수 산업 현장에서 널리 쓰입니다.
- 조선 및 해양 플랜트: 선박 내부 보강재(Stiffener), 선체 격벽(Bulkhead) 보강 부재, 데크(Deck) 구조 보강, 해양 구조물 부속재
- 특수 산업 기계: 비대칭 편심 하중이 작용하는 중장비 프레임, 가이드 레일, 하중 전달용 특수 구조체
- 건축 및 토목 구조: 캔틸레버 형태의 보강 구조물, 방파제 및 항만 시설 보강 프레임, 특수 모멘트 지지 부재
- 플랜트 및 기타: 산업용 대형 탱크 및 수조 외벽 보강재, 화학 플랜트 특수 배관 지지 프레임
3. 종류 및 분류
부등변부등후ㄱ형강은 단면 형상, 재질 강도, 선급 인증 여부에 따라 다음과 같이 구분할 수 있습니다.
| 구분 | 분류 내용 | 특징 및 주요 활용 |
|---|---|---|
| 형태별 | 부등변부등후ㄱ형강 부등변등후ㄱ형강 |
두 변의 길이와 두께가 모두 다른 부등후형과, 변의 길이는 다르나 두께가 동일한 일반 등후형으로 구분됩니다. |
| 재질별 | 용접 구조용 (SM) 조선용 고강도 강재 (AH, DH, EH 등) |
용접성과 인성이 중요한 육상 구조물에는 SM재질이 적용되며, 선박 및 해양 구조물에는 각국 선급 인증 강재가 주로 쓰입니다. |
| 용도별 | 조선용 특수 형강 일반 산업/육상용 형강 |
선체 내부 구조 보강용으로 규격화된 조선용 부재와, 기계 제작 및 플랜트용 맞춤 사양 제품으로 나누어집니다. |
4. KS 규정
부등변부등후ㄱ형강의 단면 치수 허용차 및 표준 재질 조건은 한국산업표준(KS) 및 관련 선급 규정에 따라 엄격히 관리됩니다.
| 표준 번호 | 표준명 | 적용 범위 및 주요 규정 |
|---|---|---|
| KS D 3502 | 열간 압연 형강의 모양, 치수, 무게 및 그 허용차 | 부등변부등후ㄱ형강을 포함한 압연 형강의 표준 단면 치수, 단위 중량 및 치수 허용차를 규정합니다. |
| KS D 3515 | 용접 구조용 탄소 강재 | 용접성 및 충격 인성이 향상된 SM275, SM355 등 구조용 강재의 품질 요건 규정입니다. |
| KS D 3521 / KR 규정 | 조선용 압연 강재 및 선급 규격 | 선박 구조물에 적용되는 AH32, DH36 등 조선용 고강도 특수 강재의 규정입니다. |
※ 본 정보는 일반적인 규격 안내이며, 정확한 사양은 제조사 카탈로그 또는 KS 표준 원문을 참고하시기 바랍니다.
5. 기계적 성질
대표적인 재질 종류별 기계적 성질 기준입니다. 두께 범위 및 세부 제강 사양에 따라 수치 차이가 발생할 수 있습니다.
| 재질 구분 | 항복강도 (N/mm², t ≤ 16mm) | 인장강도 (N/mm²) | 연신율 (%) |
|---|---|---|---|
| SM275 | 275 이상 | 410 ~ 550 | 18 이상 |
| SM355 (구 SM490) | 355 이상 | 490 ~ 630 | 17 이상 |
| AH32 / DH32 (조선용) | 315 이상 | 440 ~ 570 | 22 이상 |
| AH36 / DH36 (조선용) | 355 이상 | 490 ~ 620 | 21 이상 |
6. 화학 성분
대표 재질의 화학 성분 표준 상한치입니다. 제품 두께 및 제조 공약에 따라 화학 조성 범위가 일부 상이할 수 있습니다.
| 재질 구분 | C (탄소) | Si (규소) | Mn (망간) | P (인) | S (황) |
|---|---|---|---|---|---|
| SM275 | 0.20 이하 | 0.55 이하 | 1.50 이하 | 0.035 이하 | 0.035 이하 |
| SM355 | 0.20 이하 | 0.55 이하 | 1.60 이하 | 0.035 이하 | 0.035 이하 |
| AH32 / AH36 | 0.18 이하 | 0.50 이하 | 0.90 ~ 1.60 | 0.035 이하 | 0.035 이하 |
7. 규격표
조선 및 산업용 구조물에 주로 적용되는 부등변부등후ㄱ형강의 대표 호칭 치수, 단위 중량, 단면적 안내표입니다. 표기는 긴 변(A) × 짧은 변(B) × 긴 변 두께(t1) / 짧은 변 두께(t2) (mm) 방식을 주로 사용합니다.
| 호칭 치수 (A × B × t1 / t2, mm) | 단위 중량 (kg/m) | 단면적 (cm²) | 주요 활용 특징 |
|---|---|---|---|
| 150 × 90 × 9 / 12 | 18.5 | 23.50 | 소형 선박 보강재 및 소형 프레임 |
| 200 × 100 × 10 / 14 | 26.8 | 34.10 | 중형 선박 스티프너 및 기계 프레임 |
| 250 × 90 × 10 / 15 | 31.2 | 39.70 | 상선 및 해양 구조물 격벽 보강재 |
| 300 × 90 × 11 / 16 | 38.6 | 49.20 | 대형 선박 데크 및 종통 보강 부재 |
| 350 × 100 × 12 / 17 | 47.1 | 60.00 | 고하중 특수 구조물 및 해양 플랜트용 |
8. 시공 시 주의사항
- 치수 및 두께 방향성 엄격 확인: 두 변의 길이와 두께가 모두 다르므로 구조 설계 도면상에서 두꺼운 변(t2)과 얇은 변(t1)의 설치 위치 및 방향을 철저히 확인하고 시공해야 합니다.
- 용접 시 입열량 조절: 연결 부위의 두께가 서로 다르기 때문에 부위별 열용량 및 열전도율 차이가 발생합니다. 적절한 용접 전류 및 전압 조건을 설정하여 언더컷(Undercut)이나 미융합 결성을 방지해야 합니다.
- 열변형 및 비틀림 제어: 완전 비대칭 단면의 특성상 용접 시 가해지는 열에 의해 비틀림 변형이 발생할 위험이 높습니다. 지그(Jig) 고정 및 반대 변형법을 활용하여 변형을 제어해야 합니다.
- 품질 인증 및 검사 확인: 조선 및 해양용으로 공급되는 자재의 경우 선급(KR, ABS, DNV 등) 검정 검사 증명서 및 밀시트(MTC)와 실물 자재 표식을 대조 확인해야 합니다.
- 양중 및 운반 안전: 비대칭 형상으로 인해 인양 시 무게 중심이 한쪽으로 기울어질 위험이 있으므로 2점 이상 균형 체결을 준수해야 합니다.
9. 자주 묻는 질문 (FAQ)
Q1. 일반 부등변ㄱ형강과 부등변부등후ㄱ형강의 가장 큰 차이는 무엇인가요?
A. 일반 부등변ㄱ형강은 두 변의 길이는 다르지만 두께가 동일(t)합니다. 반면 부등변부등후ㄱ형강은 두 변의 길이뿐만 아니라 두 변의 두께(t1, t2)까지 서로 다르게 제작된 특수 부재입니다.
Q2. 부등변부등후ㄱ형강은 주로 어떤 분야에서 활용되나요?
A. 주로 조선 및 해양 플랜트 구조물에서 선체 스티프너(보강재) 및 격벽 보강용으로 많이 쓰입니다. 구조물의 자중은 줄이면서 필요한 방향의 강성만 효율적으로 보강할 수 있는 장점이 있습니다.
Q3. 부등변부등후ㄱ형강의 중량 계산은 어떻게 이루어지나요?
A. 비대칭 부등후 형상의 특성상 단순 단면 공식보다는 KS D 3502 규격표 또는 제강사 카탈로그에 제시된 정밀 단면적 및 단위 중량(kg/m) 수치를 참고하는 것이 가장 정확합니다.
Q4. 시중에서 일반 재고로 즉시 구매가 가능한가요?
A. 범용 형강과 달리 특정 조선·해양 프로젝트 및 중공업용으로 주로 사용되므로, 제강사 주문 생산 방식으로 조달되는 경우가 많습니다. 구매 전 공급사의 상시 재고 유무를 확인하는 것이 좋습니다.
Q5. 두께가 다른 부위를 용접할 때 주의할 점은 무엇인가요?
A. 두꺼운 변과 얇은 변의 용융 속도 및 열전도율이 다르므로, 토치 각도와 용접 속도를 조절하여 입열 불균형으로 인한 용접 결함을 예방해야 합니다.
