유리섬유철근(GFRP Rebar) 종합 안내: 특징, 규격, 용도 및 시공 주의사항

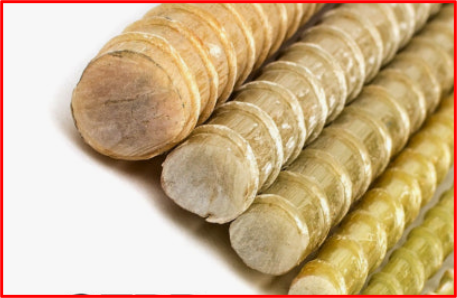

유리섬유철근(GFRP Rebar, Glass Fiber Reinforced Polymer Rebar)은 연속 유리섬유에 고성능 수지를 침투시켜 경화시킨 혁신적인 비금속 건설 보강재입니다. 기존 이형철근이 가진 부식 및 녹 발생 단점을 완벽히 보완하여 해양 구조물, 교량, 지하 시설 등 다양한 토목·건축 현장에서 주목받고 있습니다. 고강도·경량성·내식성을 바탕으로 구조물의 수명을 대폭 연장하고 장기 유지관리 비용을 절감하는 차세대 핵심 자재입니다.
1. 개요 및 제조 공정
유리섬유철근은 수만 가닥의 연속된 유리섬유 로빙(Roving)을 인장 보강재로 사용하고, 비닐에스테르나 에폭시 등의 열경화성 수지를 결합재(Matrix)로 사용하여 정밀 인출성형(Pultrusion) 공법으로 제작되는 복합소재 자재입니다.
제조 과정은 섬유 공급, 수지 함침, 표면 마디(Rib) 성형 및 규사 코팅, 고온 가열 경화, 규격별 정밀 절단 단계로 구성됩니다. 이를 통해 철근 고유의 콘크리트 부착력을 유지하면서도 철근 대비 약 1/4의 가벼운 무게와 강력한 인장 성능을 확보하게 됩니다.
2. 주요 용도 및 산업별 활용
유리섬유철근은 일반적으로 염분 노출이 심한 해안가 구조물이나 전자기적 간섭을 원천 차단해야 하는 특수 시설에 주로 적용됩니다.
- 해양 및 수변 구조물: 방파제, 항만 안벽, 해상 교량 하부, 방조제, 수문 (바닷물에 의한 부식 및 염해 완벽 차단)
- 도로 및 교량 구조물: 제설제(염화칼슘) 사용이 많은 교량 상판, 바닥판, 옹벽, 방음벽 기초
- 지하 및 터널 공사: 지하철 구조물, 터널 락볼트(Lock-bolt), TBM 터널 굴착부 연약지반 보강, 흙막이 벽체
- 전자기 민감 시설: 병원 MRI 검사실, 변전소, 전자파 시험연구소, 자기부상열차 궤도 (비전도성 및 비자기성 특성 활용)
- 화학 및 환경 시설: 정수장, 하수처리장, 산업폐수 처리시설, 화학공장 구조물 (내화학성 및 내식성 확보)
3. 종류 및 분류
유리섬유철근은 일반적으로 표면 가공 형태와 바인더 수지의 재질에 따라 분류됩니다.
표면 형태에 따른 분류
- 마디형 (Ribbed Type): 기존 이형철근과 유사하게 표면에 나선형 마디를 형성하여 콘크리트와의 기계적 부착력을 극대화한 형태입니다.
- 규사코팅형 (Sand-coated Type): 표면에 고강도 규사 입자를 정밀 코팅하여 물리적 마찰 부착력을 강화한 형태입니다.
- 나선 나사형 (Threaded Type): 제품 전체에 연속 나사산이 형성되어 락볼트나 토목용 앵커로 직접 체결이 가능한 형태입니다.
결합 수지 재질에 따른 분류
- 비닐에스테르계 (Vinyl Ester): 내화학성, 내식성, 장기 내구성이 매우 우수하여 토목·건축용 고품질 GFRP 보강근에 주로 적용됩니다.
- 에폭시계 (Epoxy): 기계적 강도와 섬유 간 결합력이 우수하지만 단가가 상대적으로 높은 편입니다.
- 폴리에스테르계 (Polyester): 생산 단가가 저렴하나 내알칼리성과 장기 내구성이 낮아 주로 비구조용 자재에 제한적으로 쓰입니다.
4. KS 규정 및 품질 표준
유리섬유철근은 국가표준 규격에 따라 품질 및 성형 검사가 엄격하게 관리됩니다.
| 항목 | 내용 |
|---|---|
| 적용 KS 표준 번호 | KS F 4613 |
| 표준 명칭 | 유리섬유 보강폴리머 철근 (GFRP Rebar for Concrete Reinforcement) |
| 적용 범위 | 콘크리트 구조물의 보강용으로 사용하는 원형 단면의 유리섬유 보강폴리머 철근의 모양, 치수, 기계적 성질 및 시험 방법 규정 |
| 주요 검사 및 시험 항목 | 인장강도, 인장탄성계수, 콘크리트와의 부착강도, 유리섬유 부피 함유율, 알칼리 저항성 시험 등 |
※ 본 정보는 일반적인 규격 안내이며, 정확한 사양은 제조사 카탈로그 또는 KS 표준 원문을 참고하시기 바랍니다.
5. 기계적 성질 비교
유리섬유철근은 일반 탄소강 이형철근(SD400) 대비 높은 인장강도를 보이지만, 탄성계수와 비중에서는 뚜렷한 차이를 보입니다.
| 구분 항목 | 유리섬유철근 (GFRP Rebar) | 일반 이형철근 (SD400 기준) | 성능 비교 특성 |
|---|---|---|---|
| 인장강도 (Tensile Strength) | 약 600 ~ 1,000 MPa 이상 | 약 400 ~ 500 MPa | 철근 대비 약 1.5 ~ 2배 우수 |
| 탄성계수 (Modulus of Elasticity) | 약 40 ~ 55 GPa | 약 200 GPa | 철근의 약 1/4 수준 (변형률 고려 필요) |
| 밀도 및 단위중량 | 약 1.9 ~ 2.1 g/cm³ | 약 7.85 g/cm³ | 철근 대비 약 1/4 경량화 (시공성 우수) |
| 내식성 (부식 특성) | 녹이 슬지 않음 (완전 비부식) | 수분 및 염분에 부식 발생 | 방수 처리 및 피복재 절감 가능 |
| 전도성 (전기/열) | 부전도체 (전기·열 차단) | 양도체 (전기·열 전달) | 전자기장 및 절연 특성 우수 |
6. 원자재 및 화학 성분 구성
유리섬유철근은 금속 소재가 아니므로 탄소(C), 망간(Mn) 등의 철강 성분 원소가 포함되지 않으며, 강화 섬유와 모재 수지의 결합 비율로 화학적 성능이 결정됩니다.
| 구성 요소 | 중량 함유 비율 | 주요 특징 및 비고 |
|---|---|---|
| 유리섬유 (Glass Fiber) | 약 70% ~ 80% | 인장하중을 부담하는 핵심 보강재. 내알칼리성이 뛰어난 E-CR Glass 또는 E-Glass 연속 로빙 원사 사용 |
| 기질 수지 (Matrix Resin) | 약 20% ~ 30% | 섬유 결속 및 하중 전달, 외기 보호 기능. 고성능 비닐에스테르(Vinyl Ester) 수지 주중 적용 |
| 기타 첨가제 (Additives) | 수 % 미만 | 경화 촉진제, UV 자외선 흡수제, 수축 방지제 및 필러 함유 |
7. 표준 규격표 (호출명 및 단면 치수)
다음 표는 일반적으로 유통되는 유리섬유철근의 호출명별 치수 및 표준 단위 중량 예시입니다.
| 호출명 (Size) | 공칭 지름 (mm) | 공칭 단면적 (mm²) | 단위 중량 (g/m) | 대체 일반 철근 규격 |
|---|---|---|---|---|
| D10 (#3) | 9.53 | 71.3 | 약 140 ~ 160 | HD10 대체 가능 |
| D13 (#4) | 12.70 | 126.7 | 약 250 ~ 280 | HD13 대체 가능 |
| D16 (#5) | 15.88 | 198.0 | 약 390 ~ 430 | HD16 대체 가능 |
| D19 (#6) | 19.05 | 285.0 | 약 570 ~ 620 | HD19 대체 가능 |
| D22 (#7) | 22.23 | 388.1 | 약 770 ~ 830 | HD22 대체 가능 |
| D25 (#8) | 25.40 | 506.7 | 약 1,000 ~ 1,100 | HD25 대체 가능 |
8. 현장 시공 시 주의사항
유리섬유철근은 금속 철근과 기계적 성질이 상이하므로 현장 취급 및 시공 시 다음 수칙을 반드시 준수해야 합니다.
- 현장 굴곡(Bending) 가공 불가: 열경화성 수지로 완료된 제품이므로 현장에서 가열하거나 꺾어서 구부릴 수 없습니다. L자형, U자형, 훅(Hook) 등 곡선 부위는 도면 반영 후 사전 공장 주문 제작을 원칙으로 합니다.
- 현장 절단 방식: 철근 절단기(유압식) 사용 시 단면 섬유가 깨질 수 있으므로, 다이아몬드 날이 장착된 고속 절단기를 사용하여 수평으로 깨끗하게 절단해야 합니다.
- 콘크리트 타설 시 부력 대책: 비중이 철근의 1/4 수준으로 매우 가벼우므로 콘크리트 타설 시 자재가 상부로 떠오를 수 있습니다. 거푸집 및 하부 바닥에 플라스틱 결속선이나 전용 앵커로 견고하게 고정해야 합니다.
- 보관 시 직사광선 차단: 자외선(UV)에 장시간 노출될 경우 표면 수지의 열화가 진행될 수 있으므로 야외 보관 시 방수 차광막(시트)을 반드시 씌워 보관합니다.
- 작업자 안전용구 착용: 자재 절단 및 운반 과정에서 미세 유리섬유가 발생할 수 있으므로 안전장갑, 마스크, 보안경 등 개인 보호구를 착용해야 합니다.
9. 자주 묻는 질문 (FAQ)
Q1. 유리섬유철근이 일반 강재 철근보다 실제로 더 강한가요?
인장강도(길게 늘어나는 힘에 견디는 성질) 측면에서는 일반적으로 일반 철근(SD400 기준 약 400MPa)보다 1.5~2배 이상 높은 강도를 자랑합니다. 다만, 탄성계수가 철근의 20~25% 수준이므로 structural 설계 시 처짐량과 균열 간격을 고려한 설계 반영이 수행되어야 합니다.
Q2. 현장에서 길이를 자르거나 구부려서 쓸 수 있나요?
고속 회전 톱을 이용한 직선 절단은 현장에서 가능합니다. 그러나 L자나 U자 형태로 구부리는 벤딩 가공은 현장에서 절대로 불가능하며, 공장에서 제작 시 미리 굽힘 형상으로 가열·성형한 제품을 주문하여 사용하셔야 합니다.
Q3. 일반 철근 대비 자재 가격 및 경제성은 어떠한가요?
초기 자재 구매 단가는 일반 철근보다 높게 책정될 수 있습니다. 그러나 1/4 수준의 경량화로 인한 운반 및 인력 시공비 절감, 비부식 특성으로 인한 방수공사 절감 및 구조물 생애주기비용(LCC) 관점의 유구한 수명 연장을 종합하면 전반적인 경제성이 매우 우수합니다.
Q4. 결속 작업 시 일반 철선을 써도 되나요?
일반 철선을 사용할 경우 철선에서 발생한 녹이 콘크리트 표면으로 번질 수 있습니다. 유리섬유철근의 완전 비부식 장점을 극대화하기 위해 플라스틱 묶음 띠(Zip tie)나 에폭시 코팅 결속선을 사용하는 것이 권장됩니다.
Q5. 화재 시 열에 대한 내화 성능은 안전한가요?
기질 수지가 합성수지계열이므로 고온(300℃ 이상)에 장시간 노출될 경우 수지의 성능 저하가 발생할 수 있습니다. 따라서 건물 내장재 등 고내화성이 요구되는 부위에는 적절한 콘크리트 피복 두께를 충분히 확보해야 하며, 주로 토목, 해양, 지하시설 등에 우선적으로 권장됩니다.
