열연아연도금강판(HGI)이란? 정의부터 제조공정, 특징, 용도, HGI와 GI의 차이까지 한눈에 정리
열연아연도금강판은 건축자재, 산업용 자재, 자동차 부품 등 다양한 분야에서 사용되는 대표적인 도금 강판입니다.
열연아연도금강판(HGI)의 정의
열연아연도금강판(HGI, Hot Dip Galvanized Iron)은 열연코일(HR, Hot Rolled Coil)을 원소재로 사용하여, 표면의 산화스케일을 제거하는 산세공정(Pickling)을 거친 뒤, 용융된 아연(Zn)에 담가 표면 전체에 아연을 입히는 용융아연도금 방식으로 생산되는 강판입니다.
도금 후에는 아연층이 공기 중 산소와 반응해 발생할 수 있는 백화현상(White Rust)을 방지하기 위해 크롬산 처리 또는 친환경 크롬프리(Chromium Free) 처리를 추가로 진행합니다.
열연아연도금강판의 제조 공정
- 열연코일(HR) 준비
- 산세공정(Pickling)으로 표면 스케일 제거
- 플럭스 처리 및 건조
- 용융 아연욕(약 450℃)에 침지하여 아연 도금
- 에어나이프를 통한 도금 두께 조절
- 크롬산 또는 크롬프리 후처리
- 코일 또는 시트 형태로 절단 및 포장
열연아연도금강판(HGI)의 주요 특징
- 우수한 내식성 전기아연도금강판(EGI) 대비 도금층 두께가 약 6배 이상 두꺼워 실외 환경에서도 뛰어난 방청 성능을 발휘합니다.
- 높은 내구성과 구조적 안정성 열연강판 기반이므로 강성이 우수하고 구조용 자재로 적합합니다.
- 가공성 우수 절곡, 성형, 용접 등 후가공이 비교적 용이합니다.
- 경제성 냉연아연도금강판(GI) 대비 원가 경쟁력이 뛰어나 대형 구조물 및 반복 사용 자재에 적합합니다.

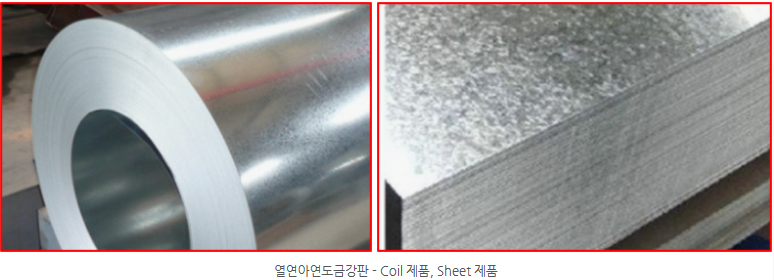

열연아연도금강판 제품 형태: Coil과 Sheet
- Coil 제품 연속 공정 및 대량 생산에 적합하며, 파이프, 덱플레이트, 구조용 자재 제조에 주로 사용됩니다.
- Sheet 제품 규격 절단된 판재 형태로, 배전반, 보호판, 소형 구조물 제작에 사용됩니다.
열연아연도금강판(HGI)의 강종별 주요 용도
- SGHC
- 건축용 DECK PLATE
- DUCT
- 배전반
- 포장용 보호판
- SPIRAL PIPE
- TENT POLE
- SGH245Y ~ SGH550Y
- 건축용 비계
- 농원용 및 농업용 PIPE
- DECK PLATE
- 구조용 프레임
열연아연도금강판(HGI)과 냉연아연도금강판(GI, CGI)의 차이
| 구분 | HGI (열연아연도금강판) | GI / CGI (냉연아연도금강판) |
|---|---|---|
| 원소재 | 열연코일(HR) | 냉연코일(CR) |
| 표면 품질 | 상대적으로 거침 | 매끄럽고 균일 |
| 도금 두께 | 두꺼움 | 얇음 |
| 내식성 | 우수 | 보통 |
| 주요 용도 | 건축·구조·산업용 | 가전·자동차 외판 |
| 원가 | 비교적 저렴 | 상대적으로 높음 |
열연아연도금강판의 대표적인 활용 분야
- 건축자재: 건물 외벽, 지붕, 덱플레이트
- 건설 현장: 단관비계, 구조용 파이프
- 농업용 자재: 비닐하우스 파이프
- 자동차 부품: 차체 프레임, 구조 보강재
- 가전 및 산업기기 외장재
열연아연도금강판(HGI)은 내식성과 경제성을 동시에 요구하는 현장에서 가장 합리적인 선택지로 평가받고 있으며, 특히 반복 사용과 외부 노출이 많은 구조물에 필수적인 소재입니다.

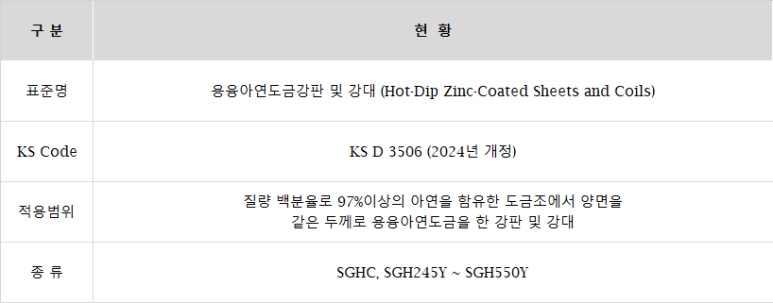

열연아연도금강판(HGI)의 KS 규정 정리 – KS D 3506 기준, 적용 범위와 강종 한눈에
열연아연도금강판(HGI, Hot Dip Galvanized Iron)은 국내에서 KS D 3506 규격에 따라 품질과 적용 범위가 명확하게 정의되어 있습니다. 해당 KS 규정은 건축, 산업, 구조용으로 사용되는 용융아연도금강판 및 강대(Sheets and Coils)의 재질, 도금 조건, 강종 분류를 규정하는 국가표준입니다.
특히 2024년 개정된 KS D 3506은 도금 품질과 강종별 기계적 특성을 보다 명확히 구분하여, 열연아연도금강판(HGI)의 실사용 환경에서 신뢰성과 일관성을 확보하는 데 목적이 있습니다.
| 구분 | 현황 |
|---|---|
| 표준명 | 용융아연도금강판 및 강대 (Hot-Dip Zinc-Coated Sheets and Coils) |
| KS Code | KS D 3506 (2024년 개정) |
| 적용범위 | 질량 백분율로 97% 이상의 아연(Zn)을 함유한 도금조에서 강판 및 강대의 양면을 같은 두께로 용융아연도금한 제품 |
| 종류 | SGHC, SGH245Y ~ SGH550Y |
위 KS 규정에 따라 생산되는 열연아연도금강판(HGI)은 도금 두께의 균일성과 아연 함량 기준을 충족해야 하며, 강종에 따라 건축용, 구조용, 파이프용 등 다양한 산업 현장에 적용됩니다.
특히 SGHC는 일반 성형 및 건축 자재용으로, SGH245Y ~ SGH550Y는 항복강도를 기준으로 구분되어 비계, 덱플레이트, 구조용 파이프 등 하중을 받는 부위에 주로 사용됩니다.

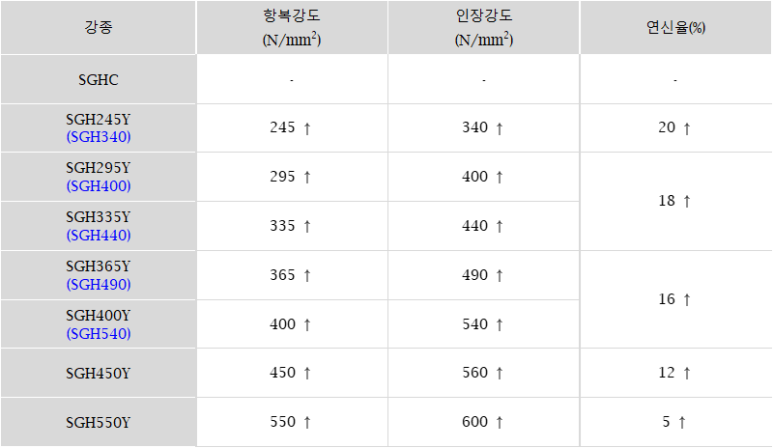

열연아연도금강판(HGI)의 기계적 성질 – KS D 3506 강종별 항복강도·인장강도·연신율 기준
열연아연도금강판(HGI, Hot Dip Galvanized Iron)은 KS D 3506 규격에 따라 강종별 기계적 성질이 명확하게 구분됩니다. 기계적 성질은 구조 안전성, 하중 지지 능력, 가공성을 판단하는 핵심 요소로, 항복강도, 인장강도, 연신율을 기준으로 분류됩니다.
아래 표는 KS D 3506에 규정된 열연아연도금강판(HGI)의 강종별 최소 보증 기계적 성질을 정리한 내용입니다. 수치는 모두 기준값 이상(↑)을 의미합니다.
| 강종 | 항복강도 (N/mm²) |
인장강도 (N/mm²) |
연신율 (%) |
|---|---|---|---|
| SGHC | - | - | - |
| SGH245Y (SGH340) | 245 ↑ | 340 ↑ | 20 ↑ |
| SGH295Y (SGH400) | 295 ↑ | 400 ↑ | 18 ↑ |
| SGH335Y (SGH440) | 335 ↑ | 440 ↑ | |
| SGH365Y (SGH490) | 365 ↑ | 490 ↑ | 16 ↑ |
| SGH400Y (SGH540) | 400 ↑ | 540 ↑ | |
| SGH450Y | 450 ↑ | 560 ↑ | 12 ↑ |
| SGH550Y | 550 ↑ | 600 ↑ | 5 ↑ |
SGHC는 기계적 성질을 특정하지 않는 일반용 강종으로 성형성 위주의 건축 및 경량 구조물에 사용됩니다. 반면 SGH245Y 이상 강종은 항복강도를 기준으로 등급이 세분화되어 비계, 덱플레이트, 구조용 파이프 등 하중을 받는 부위에 적용됩니다.
강종 번호가 높아질수록 항복강도와 인장강도는 증가하지만, 연신율은 감소하는 경향이 있어 구조 강도와 가공성의 균형을 고려한 강종 선택이 중요합니다.

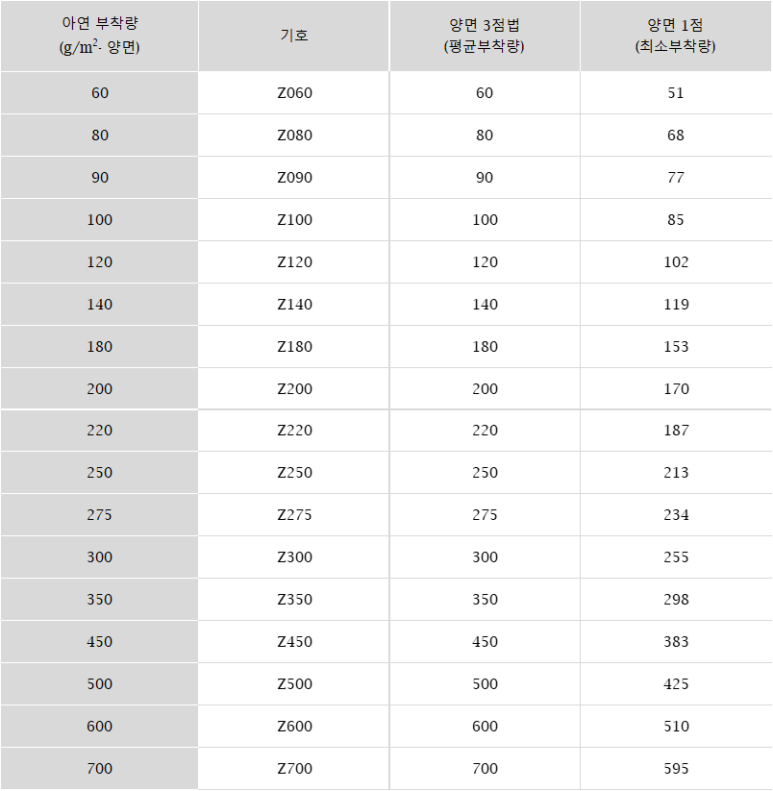

열연아연도금강판(HGI)의 아연 부착량 기준 – KS D 3506 Z등급별 평균·최소 부착량 정리
열연아연도금강판(HGI, Hot Dip Galvanized Iron)의 내식성과 수명은 표면에 도금된 아연(Zn) 부착량에 따라 크게 좌우됩니다. 이에 따라 KS D 3506에서는 아연 부착량을 수치화하여 Z등급(Z060 ~ Z725)으로 명확히 규정하고 있습니다.
아연 부착량은 양면 기준 g/㎡로 표시되며, 양면 3점법(평균 부착량)과 양면 1점법(최소 부착량) 두 가지 기준으로 관리됩니다. 이는 도금 두께의 균일성과 내식 성능을 동시에 확보하기 위한 기준입니다.
| 아연 부착량 (g/㎡ · 양면) |
기호 | 양면 3점법 (평균 부착량) |
양면 1점법 (최소 부착량) |
|---|---|---|---|
| 60 | Z060 | 60 | 51 |
| 80 | Z080 | 80 | 68 |
| 90 | Z090 | 90 | 77 |
| 100 | Z100 | 100 | 85 |
| 120 | Z120 | 120 | 102 |
| 140 | Z140 | 140 | 119 |
| 180 | Z180 | 180 | 153 |
| 200 | Z200 | 200 | 170 |
| 220 | Z220 | 220 | 187 |
| 250 | Z250 | 250 | 213 |
| 275 | Z275 | 275 | 234 |
| 300 | Z300 | 300 | 255 |
| 350 | Z350 | 350 | 298 |
| 450 | Z450 | 450 | 383 |
| 500 | Z500 | 500 | 425 |
| 600 | Z600 | 600 | 510 |
| 700 | Z700 | 700 | 595 |
| 725 | Z725 | 725 | 616 |
Z등급 숫자가 높을수록 아연 도금층이 두꺼워지며, 그만큼 내식성 및 내구 수명이 향상됩니다. 일반적인 실내 및 경량 구조물에는 Z180~Z275, 옥외 노출 환경이나 장기 사용 구조물에는 Z350 이상 등급이 주로 적용됩니다.
실제 현장 적용 시에는 사용 환경(옥내·옥외), 수분 및 염분 노출 여부, 기대 수명을 종합적으로 고려하여 적절한 아연 부착량(Z등급)을 선택하는 것이 중요합니다.

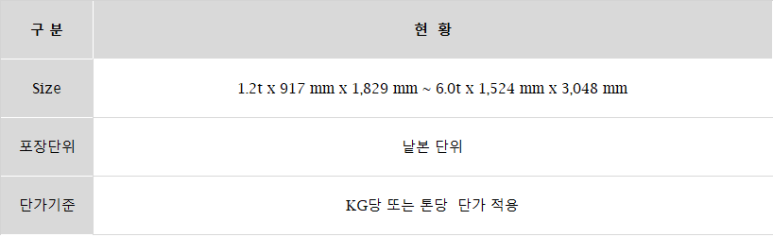

열연아연도금강판(HGI)의 제품 현황 – 규격 사이즈, 포장 단위, 단가 기준 정리
열연아연도금강판(HGI, Hot Dip Galvanized Iron)은 사용 목적과 현장 조건에 맞춰 다양한 두께와 규격으로 공급됩니다. 제품 현황을 정확히 이해하면 자재 선택과 견적 산정 과정에서 불필요한 비용과 납기 지연을 줄일 수 있습니다.
아래 표는 현재 유통되는 열연아연도금강판(HGI)의 주요 사이즈 범위, 포장 단위, 단가 적용 기준을 정리한 내용입니다.
| 구분 | 현황 |
|---|---|
| Size | 1.2t × 917 mm × 1,829 mm ~ 6.0t × 1,524 mm × 3,048 mm |
| 포장단위 | 낱본 단위 |
| 단가기준 | KG당 또는 톤당 단가 적용 |
열연아연도금강판(HGI)은 소량 구매가 가능한 낱본 단위로도 공급되어 현장 맞춤 자재 조달에 유리합니다. 또한 거래 조건 및 물량에 따라 KG 기준 또는 톤 기준으로 단가가 적용됩니다.
실제 견적 요청 시에는 두께(t), 폭(mm), 길이(mm), 강종(SGHC, SGH계열), 아연 부착량(Z등급)을 함께 명시하면 보다 정확하고 빠른 견적 산출이 가능합니다.

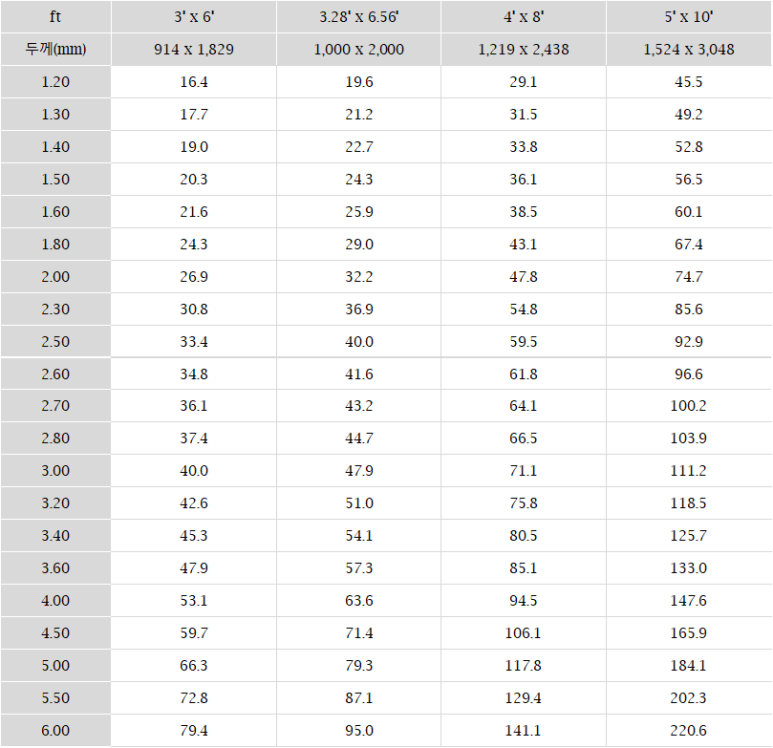

열연아연도금강판(HGI)의 규격 정리 – 두께별 판재 사이즈(ft/mm) 및 중량 기준표
열연아연도금강판(HGI, Hot Dip Galvanized Iron)은 주로 판(Sheet) 형태로 유통되며, 현장 작업성과 운반 효율을 고려해 정형화된 규격(ft 단위)으로 공급됩니다. 규격별 중량(kg)을 정확히 파악하는 것은 견적 산정, 운송 계획, 구조 계산에 매우 중요합니다.
아래 표는 열연아연도금강판(HGI)의 두께(mm)에 따라 자주 사용되는 판재 규격 (3×6, 3.28×6.56, 4×8, 5×10 ft)의 장당 중량(kg)을 정리한 기준표입니다.
| 두께 (mm) |
3' × 6' | 3.28' × 6.56' | 4' × 8' | 5' × 10' |
|---|---|---|---|---|
| 914 × 1,829 | 1,000 × 2,000 | 1,219 × 2,438 | 1,524 × 3,048 | |
| 1.20 | 16.4 | 19.6 | 29.1 | 45.5 |
| 1.30 | 17.7 | 21.2 | 31.5 | 49.2 |
| 1.40 | 19.0 | 22.7 | 33.8 | 52.8 |
| 1.50 | 20.3 | 24.3 | 36.1 | 56.5 |
| 1.60 | 21.6 | 25.9 | 38.5 | 60.1 |
| 1.80 | 24.3 | 29.0 | 43.1 | 67.4 |
| 2.00 | 26.9 | 32.2 | 47.8 | 74.7 |
| 2.30 | 30.8 | 36.9 | 54.8 | 85.6 |
| 2.50 | 33.4 | 40.0 | 59.5 | 92.9 |
| 2.60 | 34.8 | 41.6 | 61.8 | 96.6 |
| 2.70 | 36.1 | 43.2 | 64.1 | 100.2 |
| 2.80 | 37.4 | 44.7 | 66.5 | 103.9 |
| 3.00 | 40.0 | 47.9 | 71.1 | 111.2 |
| 3.20 | 42.6 | 51.0 | 75.8 | 118.5 |
| 3.40 | 45.3 | 54.1 | 80.5 | 125.7 |
| 3.60 | 47.9 | 57.3 | 85.1 | 133.0 |
| 4.00 | 53.1 | 63.6 | 94.5 | 147.6 |
| 4.50 | 59.7 | 71.4 | 106.1 | 165.9 |
| 5.00 | 66.3 | 79.3 | 117.8 | 184.1 |
| 5.50 | 72.8 | 87.1 | 129.4 | 202.3 |
| 6.00 | 79.4 | 95.0 | 141.1 | 220.6 |
본 중량표는 일반적인 열연아연도금강판(HGI)을 기준으로 한 값이며, 실제 중량은 아연 부착량(Z등급), 제조 허용 공차에 따라 소폭 차이가 발생할 수 있습니다. 견적 및 구조 계산 시에는 참고용 기준값으로 활용하는 것이 적절합니다.
