ㅁ 기본 개요
1) 자재 정의 : 프로파일은 F형과 C형이 있으며 아파트나 건축공사사 거푸집용으로 사용되는 유로폼 제작시 골격으로 사용되는 강재임
과거 거푸집은 합판 + 각목으로 제작되어 콘크리트가 닿는 부분에 코발트를 묻혀 사용하였으나 이를 보완하기 위해 철강자재(골격) + 테고합판으로 제작되는 유럽의 거푸집
으로 유럽으로 부터 기술이 전수되어 "유로폼"이라고 칭하고 있음
2) 제조 공정 : 원자재(철스크랩)을 용해하여 생산된 반제품(빌렛)을 고온(1,200℃)으로 가열하여 연속 롤러를 통해 규격에 맞는 형상으로 열연 압연 공정을 거쳐 생산되는 강재임
3) 제조사 : 국내에는 동국제강 및 한국특강, 대성철강 등에서 샌산 및 판매함
4) 형상 : 사용용도에 따라 프로파일 F형 (유로폼용)과 프로파일 C형 (갱폼)으로 구분됨
ㅁ 주요 용도
1) 프로파일은 100% 유로폼 및 갱폼 제작시 골격으로만 사용되는 자재로 과거 건축공사시 전문 목수에 의해 건축물의 품질이 좌우되었으나 여러규격의 유로폼으로 전문성을 요하지
않고도 좋은 품질의 벽체를 시공할수 있음 (대부분 아파트공사에 사용됨)
2) 유로폼의 용도 : ⓐ 건축공사 - 아파트, 상가, 빌라 등 일반 건축물의 외벽 및 내부 내력벽 콘크리트 양생용
ⓑ 토목공사 : 교량의 교각 기초, 옹벽, 지하차도, 박스 구조용 등의 콘크리트 타설 구조 지지용
ㅁ 종류 및 분류

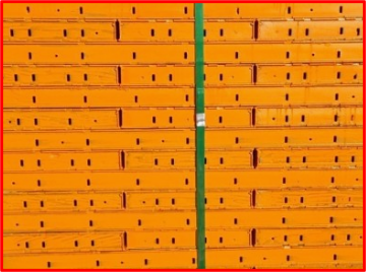

1) 프로파일 F형 : 테고합판을 올려 놓을수 있는 구조로 생산된 제품으로 유로폼 제작시에 사용됨
프로파일 F형은 반드시 보강재(Cross-Bar)로 부등변앵글 (UA 50 x 30 x 3t)을 사용해야 하므로 생산되는 규격과 부등변앵글의 필요량 확인이 필요함

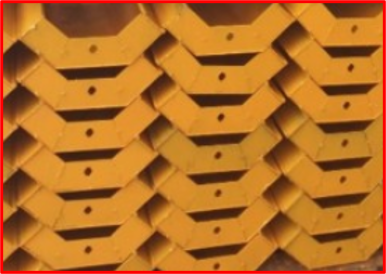

2) 프로파일 C형 : 얇은 코일철판과 결합하여 생산되는 제품으로 복잡하고 종류가 다영한 코너(인코너 및 아웃코너) 부분 제작시에 사용됨
3) 규격별 : 폭 치수에 따라 200, 300, 400, 450, 500, 600mm 등으로 나뉘며 높이 (표준 길이 1,200mm)와 조합하여 분류됨
ㅁ KS 규정
| 구 분 | 현 황 |
| KS Code | KS F 8006 및 KS D 3503 |
| 표준명 | 강제틀 합판 거푸집 및 일반 구조용 압연 강재 |
| 적용범위 |
콘크리트 거푸집 합판 및 보강재로 구성된 강제 틀 거푸집 다리, 선박, 차량, 그 밖의 구조물에 사용되는 일반 구조용 열간 압연 강재 |
| 종 류 | 프로파일 F형 및 프로파일 C형 |
ㅁ 화학 성분
| 강종 | 호칭치수 | C | Si | Mn | P | S |
|
SSP410 (SS410) |
PF - F형 | 0.30 ↓ | 0.55 ↓ | 1.60 ↓ | 0.040 ↓ | 0.040 ↓ |
|
SSP410 (SS410) |
PF - C형 |
ㅁ 기계적 성질
| 강종 | 항복점/항복강도 (N/㎟) | 인장강도 (N/㎟) |
연신율 (%) <1A호 시험편> |
|
SS410 (SS410) |
410 ↑ | 540 ↑ | 14 ↓ |

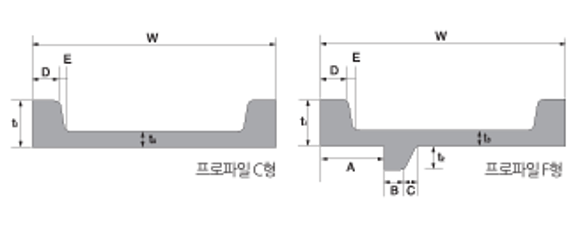

ㅁ 프로파일 규격표
| 호칭치수 | W | A | B | C | D | E | t1 | t2 | t3 |
단위무게 (kg/m) |
| PF - F형 | 63.5 | 12.3 | 3 | - | 5 | - | 8 | 6 | 4 | 2.56 |
| PF - C형 | 63.5 | - | - | - | 6 | - | 8 | - | 4 | 2.56 |
ㅁ 유로폼 규격표
| 호칭 | 치수 (mm) | 호칭 | 치수 (mm) | ||
| 너비 | 길이 | 너비 | 길이 | ||
| 6018 | 600 | 1800 | 4012 | 400 | 1200 |
| 6015 | 1500 | 4009 | 900 | ||
| 6012 | 1200 | 3518 | 350 | 1800 | |
| 6009 | 900 | 3515 | 1500 | ||
| 5518 | 550 | 1800 | 3512 | 1200 | |
| 5515 | 1500 | 3509 | 900 | ||
| 5512 | 1200 | 3018 | 300 | 1800 | |
| 5509 | 900 | 3015 | 1500 | ||
| 5018 | 500 | 1800 | 3012 | 1200 | |
| 5015 | 1500 | 3009 | 900 | ||
| 5012 | 1200 | 2518 | 250 | 1800 | |
| 5009 | 900 | 2515 | 1500 | ||
| 4518 | 450 | 1800 | 2512 | 1200 | |
| 4515 | 1500 | 2509 | 900 | ||
| 4512 | 1200 | 2018 | 200 | 1800 | |
| 4509 | 900 | 2015 | 1500 | ||
| 4018 | 400 | 1800 | 2012 | 1200 | |
| 4015 | 1500 | 2009 | 900 | ||
ㅁ 단가 정보
1) 산정 기준 : 톤당 단가로 책정되며 유로폼 제작업체에 한해 판매되고 있음
2) 변동 요인 :원자재(철스크랩)의 가격변동, 제조사의 단가 정책, 수요가의 시장 여건에 단가차이가 발생됨
ㅁ 시공, 절단, 용접, 보관 주의사항
1) 절단 : 유로폼 제조사에서 프레스를 통해 반복적으로 규격에 맞게 생산되나 프로파일 제조사별로 오차범위내에서 생산되다 보니 프레스 가공시 금형에 맞지 않는 경우가 발생될수
있으므로 사전 TEST를 요함
2) 용접 : 규격틀에 맞춰 프레임을 용접하고 있으며 용접시 휨 현상이 발생되는지를 확인해야 함
3) 보관 : 프로파일은 형상이 복잡한 구조로 되어 있고 프로파일 F형의 경우는 상단에 테고합판이 결합되므로 흠 발생시 정밀하게 유로폼 제작이 안되므로 보관에 주의
