냉연용융아연도금강판(CGI)이란? 정의부터 제조공정, 종류, 특성, 용도까지 한눈에 정리
냉연용융아연도금강판은 건축자재, 자동차, 전기·전자, 산업설비 전반에 폭넓게 사용되는 대표적인 철강 제품입니다. 특히 내식성과 가공성이 뛰어나 실사용 환경에서 높은 평가를 받는 소재로, 유통 현장에서는 GI라는 명칭으로 가장 많이 불립니다.
냉연용융아연도금강판(CGI)의 정의
냉연용융아연도금강판(CGI, Cold Galvanized Iron)이란, 냉연강판(CR, Cold Rolled Coil)을 소재로 하여, 고온에서 용융된 아연(Zn) 욕조(POT)에 통과시켜 강판 표면에 아연 도금층을 형성한 철강 제품을 말합니다.
아연 도금층은 강판 표면을 물리적으로 보호할 뿐 아니라, 아연의 희생방식 방청 효과로 인해 철이 녹슬기 전에 아연이 먼저 산화되어 탁월한 내식성을 제공합니다.
GI(용융아연도금강판)의 분류: HGI와 CGI
용융아연도금강판(GI)은 사용되는 원소재에 따라 다음과 같이 구분됩니다.
- HGI (Hot Rolled Galvanized Iron)
- 열연코일(HR)을 원소재로 사용
- 두께가 비교적 두껍고 표면이 거친 편
- 구조용, 산업용, 외부 노출 부재에 주로 사용
- CGI (Cold Galvanized Iron)
- 냉연코일(CR)을 원소재로 사용
- 표면이 균일하고 치수 정밀도가 높음
- 건축 내·외장재, 자동차, 가전, 전기설비 등에 주로 사용
유통 시장에서 일반적으로 “GI”라고 하면 대부분 CGI(냉연용융아연도금강판)을 의미하는 경우가 많습니다.
냉연용융아연도금강판(CGI)의 제조 공정
- 냉연강판(CR) 준비 및 세정
- 어닐링(Annealing)을 통한 조직 안정화
- 용융 아연 POT(약 450℃) 통과
- 에어나이프(Air Knife)로 도금량 제어
- 냉각 및 표면 처리
- 후처리(합금화, 스킨패스 등 선택 적용)
이 공정을 통해 CGI는 균일한 아연 도금층과 우수한 표면 품질을 확보하게 됩니다.
EGI 대비 CGI의 특징과 장점
- 아연 도금량이 전기아연도금강판(EGI) 대비 약 6~10배 수준
- 외부 환경에서도 뛰어난 내식성 확보
- 프레스 성형, 절곡, 롤포밍 등 가공성 우수
- 점용접, 아크용접 등 용접성 우수
- 도장 밀착력 및 도장 내구성 우수
이러한 특성으로 인해 CGI는 EGI를 대체하거나 상위 소재로 선택되는 경우가 많습니다.
냉연용융아연도금강판(CGI)의 표면 종류
CGI는 표면 결정(Spangle) 형태 및 후처리 방식에 따라 다양한 종류로 구분됩니다.
- 레귤러스 스팽글 (Regular Spangle) – 아연 결정 무늬가 뚜렷한 일반형
- 미니마이즈드 스팽글 (Minimized Spangle) – 결정 무늬를 최소화한 타입
- 제로 스팽글 (Zero Spangle) – 표면 결정이 거의 보이지 않는 타입
- 고급표면아연도강판 (Extra Smooth) – 도장용, 외관 중시 용도
- 초고급표면아연도강판 (Ultra Smooth) – 자동차 외판, 고급 가전
- 합금화용융아연도강판 (GA, Galvannealed) – 아연+철 합금층 형성
- 고급합금화아연도강판 (Super Galva)
- EGI 대용 아연도강판 (Light GI)
냉연용융아연도금강판(CGI)의 두께 범위
일반적으로 유통되는 CGI의 두께 범위는 다음과 같습니다.
- 표준 생산 범위: 0.3mm ~ 2.25mm
- 필요 시 주문 생산(두께·도금량·표면 사양 맞춤 가능)
냉연용융아연도금강판(CGI)의 주요 사용처
- 건축자재: 판넬, 덕트, 천장재, 외장재
- 자동차 부품: 차체 보강재, 프레임, 내판
- 전기·전자: 분전반, 제어함, 케이스
- 가전제품: 세탁기, 냉장고, 에어컨 외함
- 산업설비 및 물류 설비
정리: 냉연용융아연도금강판(CGI)이 선택되는 이유
- 우수한 내식성과 긴 수명
- 다양한 표면 사양 선택 가능
- 가공·용접·도장 모두 우수
- 건축·산업·자동차 전 분야 적용 가능
냉연용융아연도금강판(CGI)은 단순한 철판을 넘어, 내구성과 실용성, 경제성을 모두 만족시키는 핵심 철강 소재입니다.
냉연용융아연도금강판(CGI)의 KS 규격 기준 정리 – KS D 3506 최신 개정 내용
냉연용융아연도금강판(CGI)은 국내에서 KS D 3506 규격에 따라 생산·유통되며, 도금 성분, 적용 범위, 강종 구분 등이 명확하게 정의되어 있습니다. 아래 표는 2024년 개정된 KS D 3506 기준을 바탕으로 한 공식 규격 현황입니다.
| 구 분 | 현 황 |
|---|---|
| 표준명 | 용융아연도금강판 및 강대 (Hot-Dip Zinc-Coated Steel Sheets and Coils) |
| KS Code | KS D 3506 (2024년 개정) |
| 적용범위 | 질량 백분율로 97% 이상의 아연을 함유한 도금조에서 양면을 같은 두께로 용융아연도금을 한 강판 및 강대 |
| 종 류 | SGCC, SGCH, SGCD, SGC245Y ~ SGC560Y |
KS D 3506 규격은 냉연용융아연도금강판(CGI)의 품질 신뢰성을 확보하기 위한 핵심 기준으로, 건축자재, 자동차 부품, 산업용 강판 등 다양한 분야에서 제품 선택 시 중요한 판단 기준으로 활용됩니다.

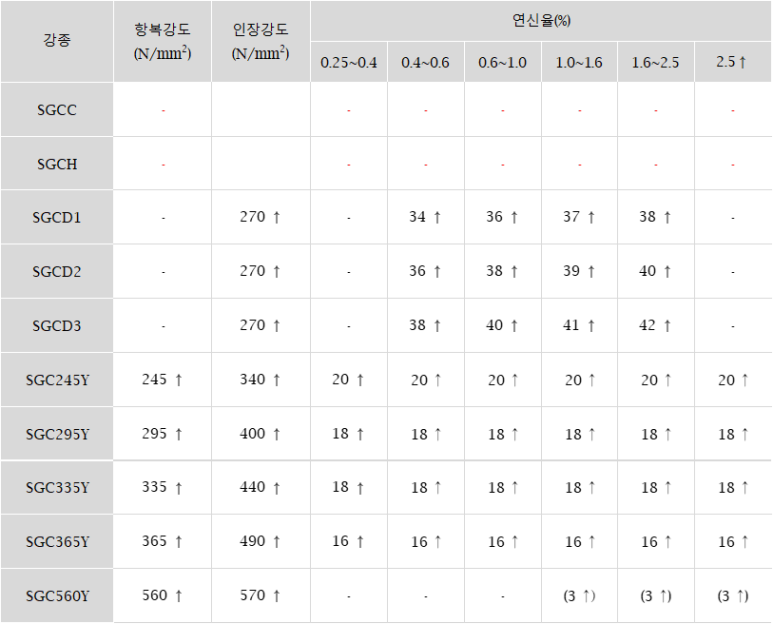

냉연용융아연도금강판(CGI)의 기계적 성질 기준 – KS D 3506 강종별 물성 정리
냉연용융아연도금강판(CGI)은 KS D 3506 규격에 따라 강종별로 항복강도, 인장강도, 연신율 등의 기계적 성질이 규정되어 있습니다. 아래 표는 실제 KS 규정에 따른 강종별 최소 요구 기계적 성질을 정리한 자료로, 설계, 자재 선정, 용도 판단 시 중요한 기준으로 활용됩니다.
| 강종 | 항복강도 (N/mm²) |
인장강도 (N/mm²) |
연신율(%) | |||||
|---|---|---|---|---|---|---|---|---|
| 0.25~0.4 | 0.4~0.6 | 0.6~1.0 | 1.0~1.6 | 1.6~2.5 | 2.5 ↑ | |||
| SGCC | - | - | - | - | - | - | - | - |
| SGCH | - | - | - | - | - | - | - | - |
| SGCD1 | - | 270 ↑ | - | 34 ↑ | 36 ↑ | 37 ↑ | 38 ↑ | - |
| SGCD2 | - | 270 ↑ | - | 36 ↑ | 38 ↑ | 39 ↑ | 40 ↑ | - |
| SGCD3 | - | 270 ↑ | - | 38 ↑ | 40 ↑ | 41 ↑ | 42 ↑ | - |
| SGC245Y | 245 ↑ | 340 ↑ | 20 ↑ | 20 ↑ | 20 ↑ | 20 ↑ | 20 ↑ | 20 ↑ |
| SGC295Y | 295 ↑ | 400 ↑ | 18 ↑ | 18 ↑ | 18 ↑ | 18 ↑ | 18 ↑ | 18 ↑ |
| SGC335Y | 335 ↑ | 440 ↑ | 18 ↑ | 18 ↑ | 18 ↑ | 18 ↑ | 18 ↑ | 18 ↑ |
| SGC365Y | 365 ↑ | 490 ↑ | 16 ↑ | 16 ↑ | 16 ↑ | 16 ↑ | 16 ↑ | 16 ↑ |
| SGC560Y | 560 ↑ | 570 ↑ | - | - | - | (3 ↑) | (3 ↑) | (3 ↑) |
위 기계적 성질 표를 통해 CGI 강종은 일반 성형용(SGCC, SGCD 계열)부터 구조용 고강도 강판(SGC245Y ~ SGC560Y)까지 폭넓은 용도에 맞게 선택할 수 있음을 확인할 수 있습니다.
냉연용융아연도금강판(CGI)의 도금 부착량 기준 – KS D 3506 Z코드 체계 정리
냉연용융아연도금강판(CGI)의 내식 성능은 아연 도금 부착량에 의해 크게 좌우됩니다. KS D 3506 규격에서는 양면 기준 도금 부착량과 함께, 평균값(3점법)과 최소값(1점법)을 명확히 규정하고 있습니다. 아래 표는 CGI에 적용되는 Z코드별 도금 부착량 기준을 정리한 내용입니다.
| 부착량 (g/m² - 양면) |
기호 | 양면 3점법 (평균부착량) |
양면 1점 (최소부착량) |
|---|---|---|---|
| 60 | Z060 | 60 | 51 |
| 80 | Z080 | 80 | 68 |
| 90 | Z090 | 90 | 77 |
| 100 | Z100 | 100 | 85 |
| 120 | Z120 | 120 | 102 |
| 140 | Z140 | 140 | 119 |
| 180 | Z180 | 180 | 153 |
| 200 | Z200 | 200 | 170 |
| 220 | Z220 | 220 | 187 |
| 250 | Z250 | 250 | 213 |
| 275 | Z275 | 275 | 234 |
| 300 | Z300 | 300 | 255 |
| 350 | Z350 | 350 | 298 |
| 450 | Z450 | 450 | 383 |
| 500 | Z500 | 500 | 425 |
| 600 | Z600 | 600 | 510 |
Z코드는 CGI의 사용 환경과 요구 내식 성능에 따라 선택되며, 수치가 높을수록 아연 도금량이 증가하여 옥외 노출, 해안 지역, 산업 환경 등 가혹 조건에서도 우수한 방청 성능을 확보할 수 있습니다.
냉연용융아연도금강판(CGI) 제품 현황 – 규격(Size), 포장 단위, 단가기준 정리
냉연용융아연도금강판(CGI)은 다양한 두께와 규격으로 유통되며, 현장 사용성과 물류 효율을 고려한 포장 단위와 거래 방식에 맞춘 단가 기준이 적용됩니다. 아래 표는 현재 유통되는 CGI 제품의 기본적인 제품 현황을 정리한 내용입니다.
| 구 분 | 현 황 |
|---|---|
| Size | 0.25t × 917 mm × 1,829 mm ~ 3.15t × 1,524 mm × 3,048 mm |
| 포장단위 | 낱본 단위 |
| 단가기준 | KG당 또는 톤당 단가 적용 |
CGI는 주로 절단 판재(시트) 형태로 납품되며, 소량 구매부터 대량 발주까지 대응이 가능해 건축자재, 설비 제작, 판금 가공 현장에서 활용도가 높은 제품입니다.
냉연용융아연도금강판(CGI) 규격표 – 두께별 중량 기준(판재 Size별)
냉연용융아연도금강판(CGI)은 판재 규격(ft)과 실제 mm 사이즈에 따라 동일 두께라도 중량 차이가 발생합니다. 아래 표는 두께(mm) 기준으로 판재 규격별 중량(kg)을 정리한 자료로, 자재 발주, 운송 계산, 단가 산정 시 실무에서 가장 많이 활용되는 규격표입니다.
| ft | 3' × 6' | 3.28' × 6.56' | 4' × 8' | 5' × 10' |
|---|---|---|---|---|
| 두께(mm) | 914 × 1,829 | 1,000 × 2,000 | 1,219 × 2,438 | 1,524 × 3,048 |
| 0.25 | 3.92 | 4.69 | 6.96 | 10.9 |
| 0.30 | 4.57 | 5.47 | 8.13 | 12.7 |
| 0.33 | 4.97 | 5.94 | 8.83 | 13.8 |
| 0.35 | 5.23 | 6.26 | 9.30 | 14.5 |
| 0.40 | 5.89 | 7.04 | 10.50 | 16.4 |
| 0.45 | 6.54 | 7.83 | 11.6 | 18.2 |
| 0.50 | 7.20 | 8.61 | 12.8 | 20.0 |
| 0.55 | 7.85 | 9.40 | 14.0 | 21.8 |
| 0.60 | 8.51 | 10.20 | 15.1 | 23.6 |
| 0.70 | 9.82 | 11.8 | 17.5 | 27.3 |
| 0.80 | 11.1 | 13.3 | 19.8 | 30.9 |
| 0.90 | 12.4 | 14.9 | 22.1 | 34.6 |
| 1.00 | 13.8 | 16.5 | 24.5 | 38.2 |
| 1.10 | 15.1 | 18.0 | 26.8 | 41.9 |
| 1.20 | 16.4 | 19.6 | 29.1 | 45.5 |
| 1.30 | 17.7 | 21.2 | 31.5 | 49.2 |
| 1.40 | 19.0 | 22.7 | 33.8 | 52.8 |
| 1.50 | 20.3 | 24.3 | 36.1 | 56.5 |
| 1.60 | 21.6 | 25.9 | 38.5 | 60.1 |
| 1.80 | 24.3 | 29.0 | 43.1 | 67.4 |
| 2.00 | 26.9 | 32.2 | 47.8 | 74.7 |
| 2.30 | 30.8 | 36.9 | 54.8 | 85.6 |
| 2.50 | 33.4 | 40.0 | 59.5 | 92.9 |
| 2.60 | 34.8 | 41.6 | 61.8 | 96.6 |
| 2.70 | 36.1 | 43.2 | 64.1 | 100.2 |
| 2.80 | 37.4 | 44.7 | 66.5 | 103.9 |
| 3.00 | 40.0 | 47.9 | 71.1 | 111.2 |
| 3.20 | 42.6 | 51.0 | 75.8 | 118.5 |
해당 규격표는 CGI 판재의 중량 기준 참고용으로, 실제 거래 시에는 도금 부착량(Z코드), 허용 공차, 제조사 기준에 따라 일부 차이가 발생할 수 있습니다.
