"무늬H형강"은 무엇인가?

ㅁ 기본 개요

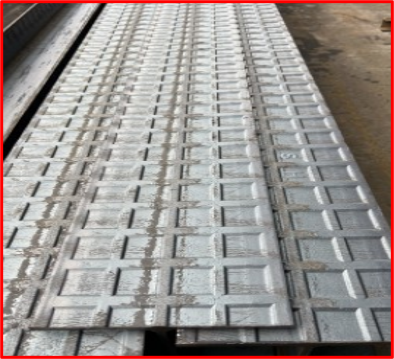

1) 어떤 자재인가 :H형ㄱ강의 외부 플랜지 표면에 체크무늬 요철(엠보싱)을 각인하여 미끄럼 방지 기능을 극대화한 구조용 강재

2) 제조공정 : 철스크랩 등을 전기로에서 녹여 정련한 후 가열로에서 고온(1,200℃) 가열한 반제품을 연속주조 압연 공정을 거쳐 생산하는 제품으로 마지막 압연공정

                    에서 플랜지 표면에 특수 격자모양의 롤러를 사용하여 요철 형상을 각인시키는 곶엉으로 제조

3) 제조사 : 국내에는 현대제철과 동국제강에서만 생산되는 제품임

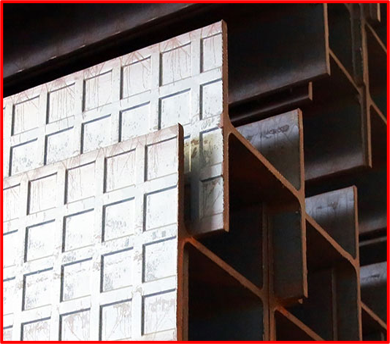

4) 모양 : 단면은 알파벳 "H"자 형태를 띠며 외부 바닥면에 격자형(체크모양) 무늬 요철이 튀어나와 있는 독특한 형태를 가지고 있음



ㅁ 주요 용도

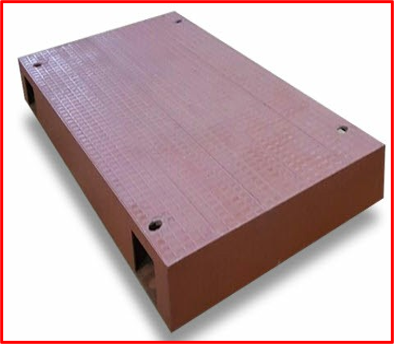

1) 주로 지하철공사, 지하차도 및 상가 개발, 교량 등의 토목 현장에서 차량과 보행자가 지나 다닐수 있도록 가설하는 복공판 (Deck Plate)의 핵심 원자재로 사용됨

2) 산업별 : ⓐ 토목 및 건설 - 가설 도로용 일반 복공판, 장경간 (긴 구간) 복공판 제작

                  ⓑ 항만 및 플랜트 : 미끄러짐 사고가 우려되는 대형 작업장의 바닥재, 중장비 이동로 등

ㅁ 종류 및 분류

1) 재질별 : 일반구조용, 용접구조용 강재로 분류되며 주로 용접성능이 우수한 재질이 채택됨

2) 형태별 : 무늬 요철이 플랜지 한쪽면에만 있는 외면 무늬형이 일반적임

3) 규격별 : 통상적으로 복공판 제작 규격에 최적화된 중소형 규격

                  (200x200, 250x250,300x300 등) 위주로 생산되나 제조사에서는 190x197x5/7 및 192x198x6/8 규격만 생산 공급됨

ㅁ KS 규정

1) KS 표준번호 : KS D 3502 (열간 압연 형강의 모양, 치수, 무게 및 그 허용차) 및 KS D 3515 (용접 구조용 압연 강재) 규정이 적용됨

2) 적용범위 : 무늬H형강 및 이를 활용해 제작되는 복공판 가설 구조물의 안전성, 치수 허용공차, 겉모양 시험 기준을 규정함



ㅁ 화학성분

강종	C	Si	Mn	P	S	Cu
SHP275	-	-	-	0.050 ↓	0.050 ↓	0.20 ~ 0.50
SHP275W	0.23 ↓	-	2.5 x C ↑	0.040 ↓	0.040 ↓	0.20 ~ 0.50
SHP355W	0.20 ↓	0.55 ↓	1.50 ↓	0.040 ↓	0.040 ↓	0.20 ~ 0.50
SHP450W	0.22 ↓	0.55 ↓	1.60 ↓	0.040 ↓	0.040 ↓	0.20 ~ 0.50



ㅁ 기계적 성질

강종	두께(mm)	항복점 또는 항복강도 (N/㎟)	인장강도 (N/㎟)	연신율 (%) <1A 시험편>
SHP275	16 mm ↓	275 ↑	410 ~ 550	17 ↑
	16 mm ↑	265 ↑	410 ~ 550	21 ↑
SHP275W	16 mm ↓	275 ↑	410 ~ 550	18 ↑
	16 mm ↑	265 ↑	410 ~ 550	22 ↑
SHP355W	16 mm ↓	355 ↑	490 ~ 630	17 ↑
	16 mm ↑	355 ↑	490 ~ 630	21 ↑
SHP450W	16 mm ↓	450 ↑	550 ~ 700	17 ↑
	16 mm ↑	450 ↑	550 ~ 700	17 ↑



ㅁ 규격표

공칭치수	H x B	t1	t2	r	단면적(㎠)	단위중량(kg/m)	현대제철	동국제강
190 x 200	190 x 197	5	7	13	41.60	32.6	○	○
	192 x 198	6	8	13	47.50	37.2	○	X



ㅁ 단가 정보

1) 가격 형성 방식 : 기본 H형강 BASE 단가 (원/kg 또는 원/톤) 에 무늬 가공 엑스트라 (Extra) 비용이 가산되어 책정됨

2) 변동요인 : 고철(철스크랩) 원자재 가격, 전력 요금 변화 (전기로 가동 비용), 수입품 유입량 및 환율에 따라 매월 단가가 변동됨



ㅁ 사용사 유의사항

1) 마모관리 : 장기간 차량이 통행하여 표면 격자무늬 요철이 닳아 없어지면 미끄럼 방지 기능이 상실되므로 정기적인 마모도 체크가 필요함

2) 하중분산 : 단일 부재의 집중하중보다는 설게된 주형보 위에 균등하게 하중이 분산되도록 배치해야 함



ㅁ 시공, 절단, 용접, 보관시 주의사항

1) 시공 : 복공판 제작시 단차가 발생하지 않도록 수평을 정확히 맞추오 평탄하게 설치해야 소음과 충격을 줄일수 있음

2) 용접 : 용접 구조용 강재 (SM계열)를 사용하더라도 두께가 두꺼운 부재 용접시에는 균열 방지를 위해 적절한 예열 및 잔류 응력 제거가 필요함

3) 보관 : 야외 적재시 플랜지 무늬 홈 사이로 물이 고여 녹이 빠르게 발생할수 있으므로 배수가 용이하도록 경사지게 적재하거나 방청 처리를 해야 함



ㅁ 용도별 적합성 및 부적합성

1) 적합 : 도심지 지하철 공사 유휴도로 가설, 반복적인 중차량 통행이 잦은 교차로 복공판 구조물

2) 부적합 : 표면 매끄러움과 정밀한 밀착이 필요한 일반 건축물의 내부 마감 노출 기둥, 초고층 빌딩의 내부 순수 인장/압축 부재 (일반 H형강이 더 경제적임)



ㅁ 발주전 체크리스트

1) 강종 확인 : 현장 설계 도면상 요구 사항이 일반 구조용(SS계열)인지 용접 구조용(SM계열)인지 확인하했는가?

2) 요철(무늬)규격 : 미끄럼 방지 기준을 충족하는 규격 사양 (체크무늬 형태)을 확인했는가?

3) 길이 및 단중 : 가설 현장 구조에 맞는 정척 제품인지 별도 절단 가공품인지 확인헀는가?

                           (무늬H형강은 별도 임가공업체에서 규격에 맞도록 복공판으로 제작되는 제품으로 복공판 사용조건을 면밀히 검토해야 함)

4) 정품 마크 : 국내산의 경우 플랜지에 제조사 식별 각인 (현대제털 - HS, 동국제강 - DK)이 규정대로 표시되어 있는가?



ㅁ 자주 묻는 질문 ( FAQ)

Q1. 일반 H형강에 무늬 철판을 용접해서 쓰면 안 되나요?

   A1 과거에는 무늬ㄷ형강으로만 복공판이 생산될 때는 그런 방식을 쓰기도 했으나 용접부 피로 누적으로 인한 파손 위험이 큽니다. 일체형으로 압연되어

        생산되는 무늬H형강이 강성 효과가 3배이상 탁월하며 안전성도 훨씬 높습니다

Q2. 무늬ㄷ형강(잔넬) 복공판과 차이점은 무엇인가요?

   A2. 무늬ㄷ형강은 물방울 모양이나 땅콩 모양 요철이 많고 중소형 가설공사에 많이 사용되고 무늬H형강은 격자형 체크무늬를 가져 과하중과 반복 하중을 버티는

         능력이 월씬 우수하여 대형 토목 현장에 필수적으로 사용됩니다
