ㅁ 기본 개요

1) 자재 정의 : 사각파이프(구조용)의 공식 명칭은 일반구조용 각형강관

                      단면이 정사각형 또는 직사각형 모양을 가진 탄소 강관

                      비틀림과 압축력에 견디는 성질이 우수하여 주로 구조용 뼈대로 사용

2) 제조방식 : 롤형태로 감긴 강대(열연철판)응 성형기를 통과시켜 사각형 단면으로 만든후 접합부를 전기저항용접(ERW) 또는 아크 용접방식으로 연속 용접하여 제조

기본적으로 열처리를 별도로 하지 않고 그대로 사용

3) 주요 제조사 : 국내에는 대형의 경우 현대제철, 동양철관, 세아제강, 휴스틸 등이 있으며 중소형의 경우에는 한진철관, 한일철강, 유일에스티 등 많은 제조사가 있음



ㅁ 주요 용도

1) 사용목적 : 원형파이프에 비해 평면 접합 (용접, 볼트 조립)이 쉬워 작업성이 매우 뛰어남

                      구조적 안정성과 미관이 동시에 필요한 지지대 및 프레임 구축에 필수적

2) 산업별 : ⓐ 건축 및 토목 - 건물의 외장재 지지틀 (하지작업), 지붕트러스, 가설재 무대 프레임, 난간대

                  ⓑ 기계 및 산업설비 - 공장 자동화 장비 프레임, 물류 랙, 컨베이어 벨트 거치대

                  ⓒ 기타 생활시설 - 가구 철재 프레임, 계단 핸드레일, 휀스(울타리) 설치용 지주 핀



ㅁ 종류 및 분류

1) 재질별 분류 : KS 표준규정이 개정되면서 과거 인장강도 기준 표기인 "SPSR"에서 항복강도 기준 표기인 "SRT" 규격으로 변환됨

                          시장에서 가장 흔히 사용되는 범용 강종은 SRT275임

2) 형태별 분류 : ⓐ 정사각형 각관 - 가로 x 세로의 치수가 동일한 대칭형 파이프 (50x50, 100x100 등)

                          ⓑ 직사각형 각관 - 가로 x 세로 비율이 달라 방향별 지지 강도가 다르게 배분하는 파이프 (50x30, 100x50 등)

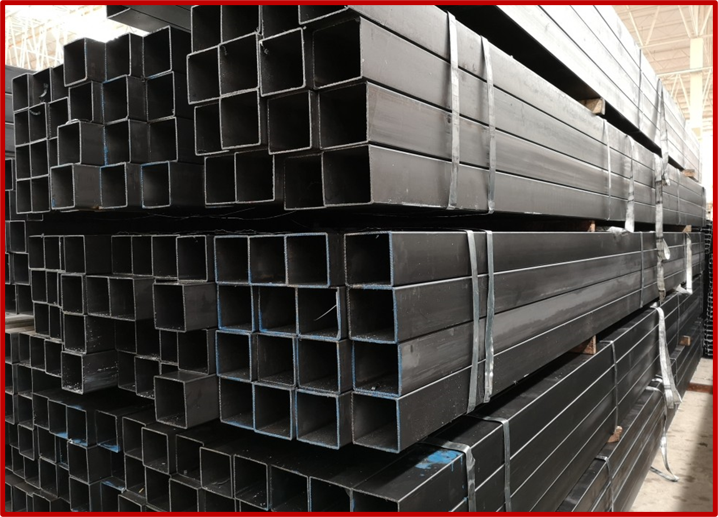

3) 표면처리별 분류 : ⓐ 흑각관 : 도금처리를 하지 안은 순수 열연철판 상태로 추가 도장이나 용접 가공이 많은 작업에 사용

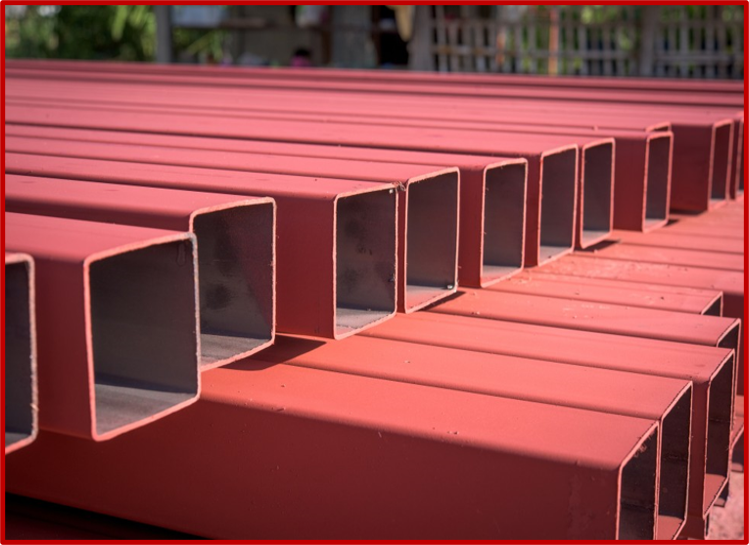

                                 ⓑ 칼라각관 - 녹 발생을 방지하기 위해 방청 안료(녹막이 페인트)를 표면에 도포한 파이프로 적갈색을 띠는 각관

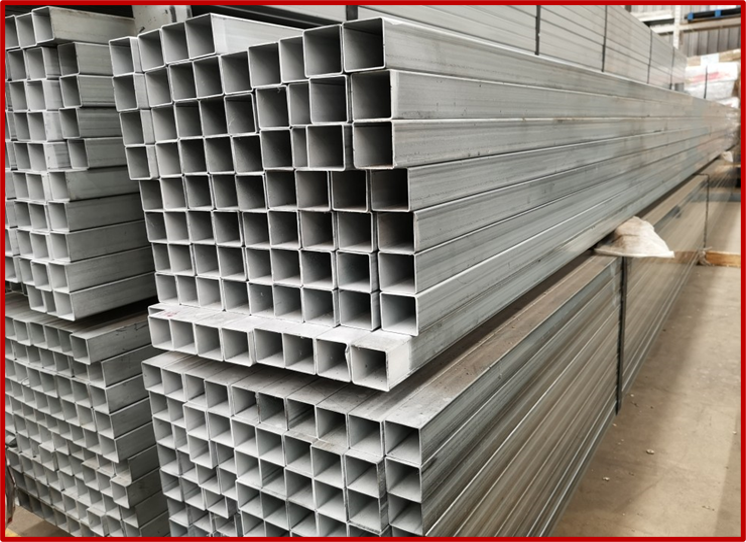

                                 ⓒ 아연각관 (GI/CGI) - 표면에 아연도금을 입혀 녹이 잘 슬지 않도록 처리한 각관으로 야외 노출 구조물에 필수



ㅁ KS 규정

1) KS 표준번호 : KS D 3568 (일반 구조용 각형 강관) 규격을 적용

2) 적용범위 : 토목, 건축 및 기타 구조물에 사용되는 탄소강 각형 강관의 품질, 화학성분, 치수 허용치 등에 대하여 전반적으로 규정

ㅁ 화학성분

강종	C	Si	Mn	P	S
SRT275	0.25 ↓	-	-	0.040 ↓	0.040 ↓
SRT355	0.18 ↓	0.55 ↓	1.50 ↓	0.040 ↓	0.040 ↓
SRT410	0.23 ↓	0.40 ↓	1.50 ↓	0.040 ↓	0.040 ↓
SRT450	0.30 ↓	0.40 ↓	2.00 ↓	0.040 ↓	0.040 ↓
SRT550	0.30 ↓	0.40 ↓	2.00 ↓	0.040 ↓	0.040 ↓

ㅁ 기계적 성질

강종	항복점/항복강도 (N/㎟)	인장강도 (N/㎟)	연신율 (% ) <5호 시험편>
SRT275	275 ↑	410 ↑	23 ↑
SRT355	355 ↑	500 ↑	23 ↑
SRT410	410 ↑	540 ↑	20 ↑
SRT450	450 ↑	590 ↑	20 ↑
SRT550	550 ↑	690 ↑	20 ↑

ㅁ 규격

가로 (mm)	세로 (mm)	두께 (mm)	단중 (kg/m)	6m 1본당 중량 (kg)	비고
12.7	12.7	1.1	0.376	2.256
15	15	1.4	0.558	3.348	시중품
15	15	1.6	0.621	3.726
16	16	1.4	0.602	3.612
18	18	1.4	0.690	4.140	시중품
19	19	1.4	0.734	40404	시중품
19	19	1.6	0.822	4.932
20	20	1.2	0.679	40074
20	20	1.4	0.778	4.668	시중품
20	20	1.6	0.873	5.238
20	20	2.0	1.050	6.300
20.3	20.3	1.3	0.741	4.446	시중품
20.3	20.3	1.4	0.791	4.746	시중품
20.3	20.3	2.0	1.068	6.408	시중품
25	25	1.2	0.868	5.208
25	25	1.3	0.933	5.598	시중품
25	25	1.4	0.998	5.988	시중품
25	25	1.6	1.124	6.744
25	25	1.9	1.305	7.830	시중품
25	25	2.0	1.364	8.184	시중품
25	25	2.8	1.793	10.758	시중품
25	25	2.9	1.842	11.052	시중품
30	20	1.3	0.933	5.598	시중품
30	20	1.4	0.998	5.988	시중품
30	20	1.6	1.124	6.744
30	20	1.9	1.305	7.830	시중품
30	20	2.0	1.364	8.184	시중품
30	20	2.3	1.533	9.198
30	20	2.8	1.793	10.758	시중품
30	20	2.9	1.842	11.052	시중품
30	20	3.2	1.984	11.904
30	30	1.3	1.137	6.822	시중품
30	30	1.4	1.218	7.308	시중품
30	30	1.9	1.604	9.624	시중품
