C형강이란 무엇인가?
▶ 기본 개요
1) 개요 : 단면이 알파벳 C 모양을 하고 있으며 끝부분이 안쪽으로 말려 있어 "리프드 ㄷ형강 (Lipped Channel) " 으로도 불리어지는 경량 구조용 형강
2) 제조방법 : 열연강판 (HR)이나 아연도금강판(GI)코일을 규격에 맞게 스리팅 작업을 한후 상온에서 롤 포밍기계로 구부려 만드는 냉간 롤 성형 방식으로 생산
3) 제조사 : 원자재인 열연강판 및 아연도금강판은 포스코 및 현대제철에서 생산 공급하며 제품의 원자재를 가공하는 업체는 전국 각지의 중소 성형 가공업체에서 가공/생산하여 판매
4) 모양 : 긴 형태의 철강재로 단면의 안쪽으로 10~25mm정도 꺽여 접힌 형태로 휘어짐에 견딜수 있도록 제작됨
▶ 주요 용도
1) 건출 프레임 : 조립식 공장, 창고, 축사 등의 지붕을 받치는 중도리 및 벽체를 지지하는 띠장의 핵심자재임
2) 신재생에너지 : 태양광 발전 구조물의 패널 지지대 및 포스트 프레임 (포스맥 제품 사용-강도 강화)
3) 일반 구조물 : 주차장 차양막 구조틀, 컨베이어 시스템 가이드, 교량 및 가설 건축물의 보조 구조재
▶ 종류 및 분류
1) 표면처리별

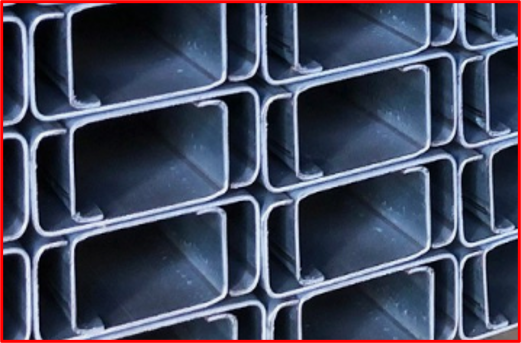

ⓐ 흑 C형강 (블랙) : 표면 처리가 되지 않아 검은색을 띠며 주로 도장 처리가 추가로 필요한 곳에 사용되는 제품

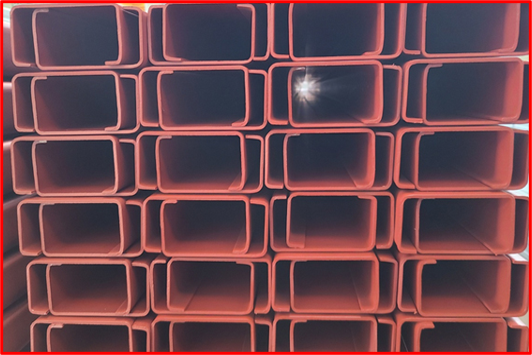

ⓑ 칼라 C형강 (적색/녹색) : 부식방지를 위해 표면에 붉은색 (사비) 또는 녹색 방청 페인트를 도포한 제품

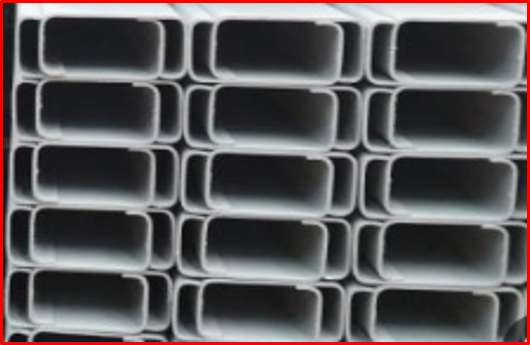

ⓒ 회색 C형강 : 부식방지를 위해 표면에 회색 페인트를 도포한 제품 (칼라 C형강보다 부식방지 유리)

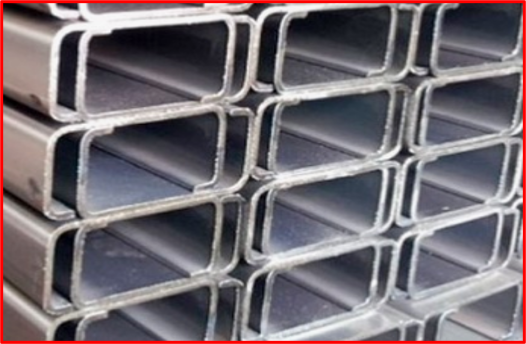

ⓓ 아연도금 C형강 (용융아연) : 녹에 견디는 내식성이 우수하여 야외 건축물에 필수적으로 사용되는 제품
ⓔ 포스맥 : 아연도금된 제품이나 일반 아연도금 C형강보다 부식방지가 강화되고 강도도 높게 제작된
원자재 (포스코 개발품)를 가공하여 태양광 구조물에 적합한 제품
2) 규격별 : 높이(H) x 폭(B) x 립(C) x 두께(t) 단면 치수로 분류 <하기 규격표 참조>
▶ KS 규정
1) 표준번호 : KS D 3530 (일반 구조용 경량 형강)
2) 적용범위 : 냉간 롤 성형 가공으로 제조된 경량 형강의 모양, 치수, 무게 및 기계적 성질 등에 대한 규정
▶ 화학성분
1) 탄소(C) : 0.25% 이하 (일반 열연강재보다 탄소규정이 비교적 유연한 제품임)
2) 망간(Mn) : 규정없음
3) 인(P) : 0.050% 이하
4) 황(S) : 0.050% 이하
▶ 기계적 성질 (SS275 기준)
1) 항복강도 : 275 N/㎟ 이상
2) 인장강도 : 400 ~ 510 N/㎟ 범위
3) 연신율 : 두께 및 시험편 종류에 따라 18 ~ 22% 이상 확보하도록 규정 (가공중 터짐관리)
▶ 규격표
| 규격 (H x B x C x t) | 단위중량 (kg/m) | 10m 1본당 중량 (kg) |
| 75 x 45 x 15 x 2.1t | 2.92 | 29.2 |
| 100 x 50 x 20 x 2.3t | 4.06 | 40.6 |
| 100 x 50 x 20 x 3.2t | 5.50 | 55.0 |
| 150 x 50 x 20 x 2.3t | 4.96 | 49.6 |
| 150 x 50 x 20 x3.2t | 6.76 | 67.6 |
▶ 단가정보
1) 정산 방식 : 유통 시장에서는 일반적으로 낱본단위 또는 중량(kg/톤) 단위로 단가가 책정되며 묶음으로 판매됨
2) 가격차이 : 원자재 가공비용 및 도금 비용 차이로 인해 흑C형강 → 칼라C형강 → 회색C형강 → 아연도금C형강 순으로 가격이 비싸짐
3) 태양광 구조물에 사용되는 포스맥은 별도의 가격으로 판매됨
▶ 사용시 유의사항
1) 하중 분산 유의 : C형강은 비대칭 구조틀이기 때문에 하중을 한쪽으로 강하게 받으면 뒤틀림현상이 발생할수 있어 시공시 보강재 또는 브레이싱을 적절히 배치해야 함
▶ 시공, 절단, 용접, 보관시 주의사항
1) 절단 : 고속 절단기 사용시 단면에 버(Buee, 이바리)가 많이 생기므로 조립전 그라인더 작업이 필요
2) 용접 : 아연도금C형강 용접시 유독가스(아연흄)가 발생되므로 마스트 착용이 필수적이며 용접부위는 아연 징크 스트레이로 반드시 보수 도장을 해야 부식이 방지됩니다
3) 보관 : 흑C형강과 칼라C형강, 회색C형강은 습기에 노출되면 묶음 안쪽부터 검붉은 색의 녹이 발생되므로 수평을 맞춰 야적시 천막(보루)을 필히 덮어줘야 합니다
▶ 용도별 적합성
1) 적합성 : 샌드위치 판넬을 고정하는 지붕틀/벽체 프레임, 가벼운 가설 건축물의 기둥 및 보, 태양광 구조물
2) 부적합성 : 중량물이 올라가는 대형 빌딩의 메인 기둥 (H형강 사용), 정밀한 유체 수송용 배관 (각관이나 원형파이프 필요)
▶ 발주전 체크리스트
1) 칼라(사비), 아연, 포스맥, 흑형강중 어떤 표면재질이 필요한가?
2) 정확한 치수규격과 실제 두께(t)를 확인햇는가?
3) 기본길이 (10m)외에 현장 맞춤형 길이 (주문재) 가공 발주가 필요한가?
4) 현장 진입로에 대형 화물트럭(25톤 혹은 5톤 장축)이 들어갈수 있는가?
▶ 자주 묻는 질문 (FAQ)

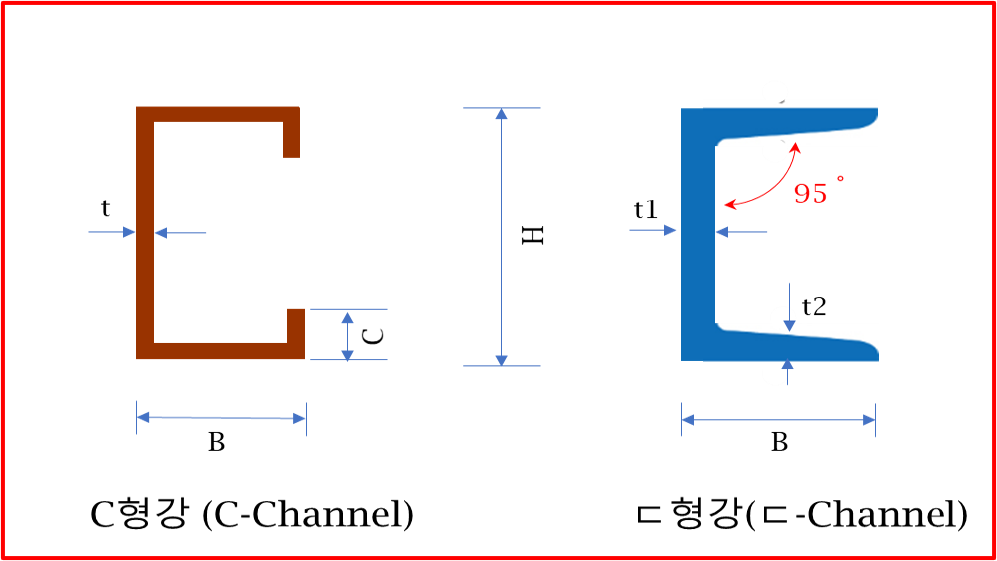

Q1. 일반ㄷ형강과 C형강은 어떻게 다른가요?
A1. ㄷ형강은 두껍고 튼튼한 열간 압연 제품이고 C형강은 얄ㅃ은 코일철판을 구브려 끝단을 안쪽으로 한번더 말아 올린 경량 가공 제품입니다 C형강은 훨씬 가볍고 다루기 쉽습니다
Q2. 칼라C령강이 녹이 안 나고 좋은가요?
A2. 칼라C형강은 기본 방청페인트만 칠해진 제품입니다 실외나 습기가 많은 곳에서는 장기적으로 녹이 발생할수 있습니다
외부 노출이 잦은 곳은 아영도금C형강 사용을 추천합니다
