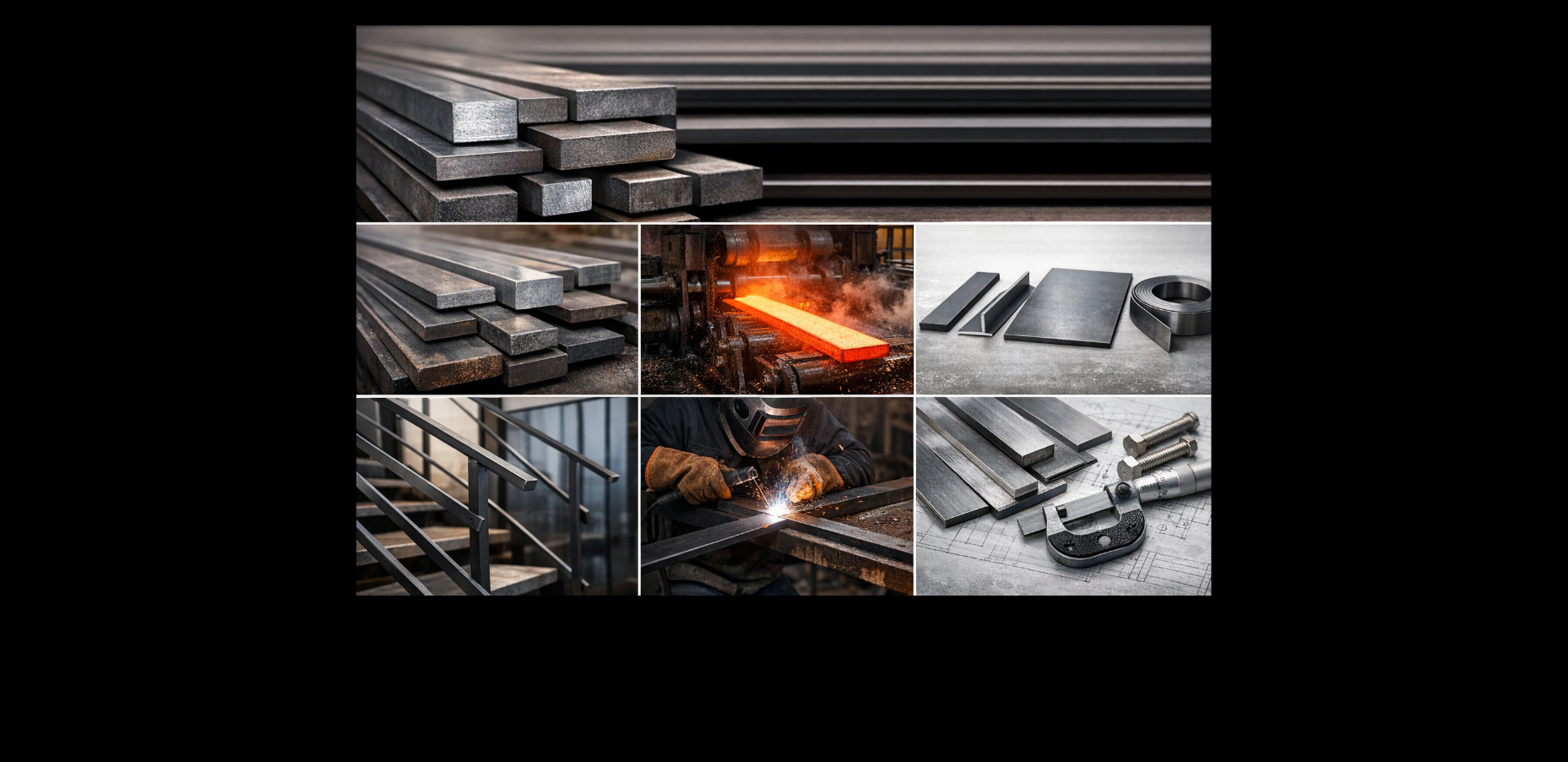

평철 (FLAT-BAR) 이란 무엇인가 ?
▶ 기본개요
1) 자재정의 : 단면이 균일한 직사각형 모양을 가진 길쭉한 판 형태의 형강 제품
2) 제조방법 : 원자재인 블룸이나 빌렛트의 반제품을 1100℃이상의 고온의 가열로에서 가열한 뒤
여러 롤러를 통과시켜 사면의 두께와 폭을 정밀하게 제어하는 열간 압연으로 생산
3) 주요 제조사 : 현대제철, 동국제강, 한국특강, 대성철강 등 국내 주요 제강사에서 KS 규정에 적합하도록
생산 및 공급
▶ 주요 용도
1) 가공 및 접합성이 매우 우수하여 건축, 인테리어, 가설재, 플랜트 전반에서 부재 및 부재 사이를 잇는
구조물 등의 보강재 및 연결용 자재로 사용
2) 빌딩, 주택의 안전난간대 및 계단 손잡이 (핸드레일), 창호 프레임, 인테리어 디자인 철물 조형물
3) 형강 제품간의 연결판(플레이트), 구조물 하단 보강용 띠장재
4) 각종 산업용 기계 부품 BASE, 컨베이어 가이드, 브래킷 및 가설용 고정 부재
▶ 종류 및 분류
1) 재질별 : ⓐ SS재질 - 일반 구조용 탄소강재로 유통시장과 건축현장에서 가장 널리 사용되는 기본 재질임
ⓑ SM재질 - 용점 구조용 탄소강재로 높은 용접성능과 접합부 균열 방지가 요구되는 중대형 구조물용 재질
2) 가공별 : ⓐ 압연 평철 - 제강사에서 열간 압연공정을 통해 직사각형 규격을 그대로 생산된 정규 제품
ⓑ 슬리팅(코일) 평철 - 코일 철판을 원하는 평철 폭만큼 세로로 잘라내어 (슬리팅) 생산된 가공 평철
3) 규격별 : 두께(t)와 폭(B)의 조합에 따라 3t~25t이상의 수백가지 폭을 조합하여 시중 판매됨
▶ KS 규정
1) KS 표준번호 : KS D 3052 (열간 압연 평가의 모양, 치수, 무게 및 그 허용치) 규정으로 정립
2) 적용범위 : 제품의 두께와 폭에 따라 정밀 허용오차 범위, 평탄도, 단면적에 기초한 정밀 단위중량 산출공식을 명시
▶ 화학성분
1) 탄소 (C) : 0.25% 이하 (기본 강도 와 가공성의 균형 확보)
2) 규소 (Si) : 0.40% 이하 (탈산 및 조직 치밀화성)
3) 망간 (Mn) : 1.60% 이하 (강도 및 인성 향상용)
4) 인 (P) : 0.050% 이하 (저온 균열을 유발하는 유해원소 제어)
5) 황 (S) : 0.050% 이하 (고온 가공 결함을 유발하는 유해원소 제어)
▶ 기계적성질
1) 항복강도 : Min. 275 N/㎟ 이상 (두께 16mm이하 기준)
2) 인장강도 : 410 ~ 550 N/㎟ 범위
3) 연신율 : 두께와 시험편의 종류에 따라 Min. 18% ~ 24% 이상 확보 (우수한 소성변형 능력 제공)
▶ 규격
| 두께 (t,mm) | 폭 (B,mm) | 단위중량 (kg/m) | 1본당(6m) 중량 (kg) |
| 3 | 25 | 0.59 | 3.54 |
| 3 | 50 | 1.18 | 7.08 |
| 4.5 | 38 | 1.34 | 8.04 |
| 6 | 50 | 2.36 | 14.16 |
| 6 | 100 | 4.71 | 28.26 |
| 9 | 50 | 3.53 | 21.18 |
| 9 | 75 | 5.30 | 31.80 |
| 12 | 100 | 56.52 | 56.52 |
▶ 단가정보
1) 가격 책정 구조 : 기본적으로 규격별 단위중량을 바탕으로 산출된 총중량(톤 또는 kg)당 단가를 기준함
2) 단가 변동 핵심요인 : ⓐ 원자재(빌렛 및 철스크랩) 시세 추이 및 국내 대형 제강사의 월별 가격정책에 따라
변동이 심함
ⓑ 생상 단가가 높은 정품 압연 평철과 코일 슬리팅 평철간의 가공 단가 차이
ⓒ 방청 성능을 더한 아연도금 처리 여부 및 현장 맞춤형 길이 절단 가공비 단가 추가
▶ 사용시 유의사항
1) 비틀림 변형 주의 : 단면이 얇고 접합시 뒤틀림을 방지하기 위해 가용접으로 수평 수직 각도를 완벽히 잡은 후
본 요접을 하여 마감오차가 발생하지 않도록 주의
2) 표면 밀스케일 관리 : 열간 압연 평철 표면에는 검붉은색의 산화피막(밀스케일)이 덮여 있어 외부 수분에
노출될 경우 피막이 벗겨지며 빠르게 부식이 진행 (도장이나 마감처리 점검)
▶ 시공, 절단, 용접, 보관시 주의사항
1) 시공 : 난간대나 프레임 용도로 접합시 뒤틀림을 방지하기 위해 가용접으로 수평/수직 각도를 완벽히 잡은후 본
용접에 들어가야 마감 오차가 생기지 않음
2) 절단 : 고속 절단기(휠카터)나 밴드쏘를 활용하며 절단면에 발생하는 미세 철가루와 거친 버(Burr, 이바리)는
그라인더 작업으로 완전히 제거해야 후속 도장 및 품질이 좋아짐
3) 용접 : SS275 기본 재질은 용접성이 우수하나 두께가 두꺼운 평철의 경우에는 접합부에 수축균열이 생길수
있으므로 적절한 용접봉 선택 및 츨간 온도관리가 필요함
4) 보관 : 기본 6m의 재품이 바닥면에 닿으면 습기로 인해 하단부터 녹이 발생되므로 반드시 일정 가격으로
받침목을 고여 수평 상태로 적재해야 하며 실외 보관시 천막(타포린)으로 덮어 놓아야 함
▶ 용도별 적합성
1) 적합성 : ⓐ 평평한 면을 활용한 볼트 체결용 베이스 플레이트 및 연결 케넥터 가공
ⓑ 벽체나 기둥면에 깔끔하게 가공하는 건축용 난간 동차 및 핸드레일 지지재
2) 비적합성 :ⓐ 장스팽의 건물을 떠받치는 독립적인 메인 수직 기둥 (H형강이나 사각파이프가 적합)
ⓑ 고도의 정밀한 기계 선형 레일 유도체
(압연면 특성상 정밀 미세 오파가 있으믏 연마봉이나 전용 인장재 사용 권장)
▶ 발주전 체크리스트
1) 타입 선택 : 제강사 정품 압연 평철이 필요한 공정인가> 가격 경쟁력이 있는 슬리팅 평철로도 대체 가능한가?
2) 도금여부 : 야외나 습한 환경에 설치되어 아연도금처리가 선행되어야 하는가?
3) MTC 서류 : 관공서나 감리단 제출용으로 제품 원산지 및 품질이 표기된 시험성적서 (Millsheet, 검사증명서)
발행이 가능한 정품인가?
4) 치수단위 : 현장에서 요구하는 두께(t) 및 폭 (B)이 KS 규격표내 정규 치수범위에 부합되는가?
▶ 자주 묻는 질문 (FAQ)
Q1. 평철(FLAT-BAR)과 강판(STEEL PLATE) 을 잘라 쓰는 것은 무엇이 다른가요?
A1. 평철은 처음부터 4면이 매끄럽고 고르게 다듬어져 나오는 압연 완제품입니다
반면, 강판은가공공장에서 직선으로 잘라 쓰면 절단면에 날카로운 슬래그나 열변형으로 인한
휨 현상이 발생되어 후가공 비용과 손실율이 더 커질수 있으므로 규격에 맞게 평철을 직접 발주하는
것이 유리합니다
Q2. 구형 규격 SS400 평철과 신규격 SS275 평철은 혼용해도 되나요?
A2. 현재 국내에서는 KS 귝격이 SS275입니다
SS400은 과거 일본의 JIS 규격을 사용한 것으로 신규격은 SS400보다 항복강도 및 인장강도가 강화된 규격으로
SS400으로 사용한다면 SS275를 같이 사용해도 문제가 없습니다
단, SS275로 설계된 현장에서 SS400을 사용할 경우 큰 문제는 없으나 강도가 낮아지므로 한번 더 확인할
필요는 있습니다
