등변ㄱ형강 (앵글)이란 무엇인가?

ㅁ 기본개요

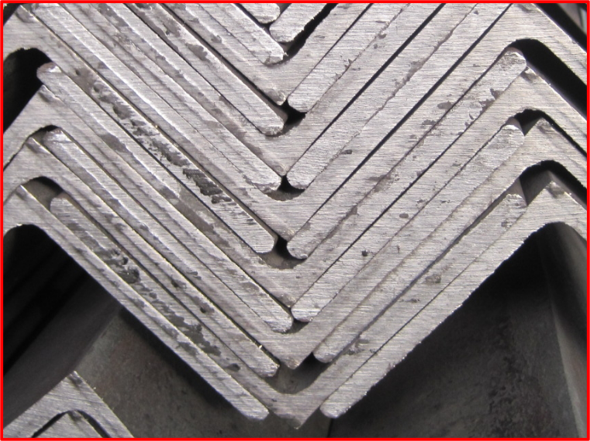

1) 단면이 직각(ㄱ자 또는 ㄴ자) 모양을 가진 대표적인 형강 제품입니다

    두변의 길이가 같아 등변ㄱ형강 (Equal Angle) 또는 "앵글'이라고 부릅니다

2) 고온으로 가열된 빌렛을 여러단계의 롤러를 통과시켜 압연하는 "열간압연" 공정으로

    정밀하게 생산되는 제품입니다

3) 국내 제조사는 현대제철, 동국제강, 한국특강, 대성철강 등 다양하며 생산규격은 제조사마다

    다릅니다



□ 주요용도

1) 건축 및 토목 구조 : 지붕 트러스 구조물 , 철골 구조물의 가새 (Bracing) 및 보조 보강재

2) 전력 및 통신시설 : 송전탑의 부재 및 통신 안테나 지지대

3) 기계 및 산업설비 : 물류창고 랙 (Rack) , 켄베이어 프레임, 각종 장비의 Base

4) 기타 : 선박(조선)내부의 보강재, 철재 울타리, 가로등 지지대 등



ㅁ 종류 및 분류

1) 재질별 : 일반구조용 탄소강 (SS재질), 용접구조용 탄소강 (SM재질), 건j축구조용

                  탄소강 (SN재질), 스테인리스강 (STS) 등

2) 형태별 : 두변의 길이가 같은 등변ㄱ형강, 두변의 길이가 다른 부등변ㄱ형강, 두변의 길이와

                  두께가 다른 부등변부등훅형강(인버티드앵글)

3) 규격별 : 소형 (50mm이하), 중형 (50~100mm), 대형 (100mm 초과) 규격으로 분류



ㅁ KS 규정

1) KS 표준번호 : KS D 3502 (열간 압연 형강의 모양, 치수, 무게 및 허용치) 및

                           KS D 3503 (일반 구조용 압연 강재)

2) 적용범위 : 국내 유통되는 모든 구조용 열간 압연 등변ㄱ형강의 규격 오차범위와 기계적

                     품질 표준을 제한하고 규정함



ㅁ 화학성분

1) 탄소 (C) : 0.25% 이하

2) 망간 (Mn) : 탄소 함량의 2.5배 이상 (통상 0.60 ~ 1.50%)

3) 인 (P) : 0.050 % 이하 (저온 취성 방지)

4) 황 (S) : 0.050% 이하 (고온 취성 방지)



ㅁ 기계적성질 (SS275 강종 기준)

1) 인장강도 : 400 ` 510 N/㎟ (MPa)

2) 항복강도 : 두께 16mm이하 기준 Min. 275 N/㎟ 이상 성능 발휘

3) 연신율 : 강재의 유연성을 보여주는 지표로 두께에 따라 17% ~ 23% 이상 만족 필수



ㅁ 규격 (표준 길이 10m 기준)

호칭치수(AxB,mm)	두께(t, mm)	단위무게 (kg/m)	본당 무게(kg)
25 x 25	3	1.12	11.2
30 x 30	3	1.36	13.6
40 x 40	3 / 5	1.83 / 2.95	18.3 / 29.5
50 x 50	4 / 6	3.06 / 4.46	30.6 / 44.6
65 x 65	6 / 8	5.91 / 7.66	59.1 / 76.6
75 x 75	6 / 9	6.85 / 9.96	68.5 / 99.6
90 x 90	7 / 10	9.59 / 13.3	95.9 / 133.0
100 x 100	7 / 10	10.7 / 14.9	107.0 / 149.0

ㅁ 단가정보

1) 거래단위 : B2B시장에서는 낱본당 단가 가격 외에 "톤"당 단가로 시세가 형성

2) 원자재인 철스크랩(고철) 및 빌렛의 시황에 따라 제조원가가 변동되어 등변ㄱ형강 단가도 수시로 변동

3) 국내 대형 철강회사 제품 (정품) 과 수입산 (중국산, 일본산 등) 제품간의 단가 차이 존재

    (국내산 대비 10~20% 수준 낮게 거래됨)

4) 번들 단위 구매시는 톤당 단가가 낱본 단위대비 낮게 책정됨

    (도소마켓 단가정보는 일반적으로 번들단위의 단가를 제공하고 있음)



ㅁ 사용시 유의사항

1) 비틀림 하중 쥐의 : 앵글은 단면 모양 특성상 대칭성이 완벽하지 않아 비틀림하중에 다소 약함

    설계시 편심 (치우침 하중) 이 생기지 않토록 중심축 배치가 중요

2) 부식 방지 대책 : 외부에 노출시 녹이 발생하기 쉬우므로 광명단 (방체페인트) 도장 처리를 하거나

    초기 발주시 아연도금 처리를 한 앵글을 선택해야 장기적으로 내구성을 확보할수 있음

3) 정품 검증 : 비규격 수입품의 경우 호칭치수보다 실제 두께가 얇은 부적합 제품이 있을수 있으므로

    원산지와 두께에 대한 확인이 필요함 (시험성적서 필히 접수)



ㅁ 시공, 절단, 용접, 보관시 주의사항

1) 시공 및 절단 : 고속 절단시 단면 직각도가 무너지지 않토록 바이스로 단단히 고정해야 하며

                            절단후 날카로운 절단면 (Burr, 이바리)은 그라인더로 면취(다듬기)를 해야 안전함

2) 용접 : 두께가 얇은 앵글은 용접 열변형으로 인해 바나나처럼 휘어지는 현상이 발생

               가용접을 세밀하게 배치한후 본용접을 진행해야 변형을 방지할수 있음

3) 보관 : 노지에 방치하면 빗물과 습기로 인해 붉은 녹이 빠르게 생깁니다

              지면에 바싹 붙이지 않도록 각재 (받침목)를 대고 타포린 천막 등으로 덮어 건조하게

              보관해야 함



ㅁ 용도별 적합성여부

1) 적합성 : 트러스 구조물의 대각선 가새 부재, 벽면 지지대, 구조물 모서리 충격 방지용 보강재

2) 비적합성 : 초고층건물의 Main 기둥재 또는 단독 보, 대형 수직하중과 휨 모멘트를 직접

                     견디기에는 좌굴(휘어짐) 위험이 크므로 H형강이나 각관을 권장



ㅁ 발주전 체크 리스트

1) 강종 확인 : 일반 단순 구조용 (SS재질)인지, 용접 전용 구조용 (SM재질) 강재인지 확인했나요?

2) 변의 길이 (예 : 50 x 50)외 필요한 두께 (예 : 4t, 7t 등)를 정확히 기재하였나요?

3) 유통 표준길이 (6m 또는 10m)중 현장 가공시 버려지는 잔재가 가장 적은 옵션으로 선택하셨나요?

4) 기본 유통되고 있는 흑앵글(도금 안된 상태)을 구매할 것인지, 아연도금 앵글을 구매할 것인지

    선택하셨나요?

5) 납품되는 제품의 진입로가 어떤 차량이 가능한지 확인하셨나요?

6) 하차할때 지게차로 할 것인지 크레인으로 할 것인지 확인하셨나요?



ㅁ 자주 묻는 질문 (FAQ)

Q1. 홈플러스, 쿠팡, 철물점에서 파는 조립식 구멍이 뚫린 앵글과 같은 건가요?

   A1. 다릅니다. 구멍이 뚫린 자재는 경량 물품 적재용 조립식 선반용 앵글을 말하며 본 등변ㄱ형강은

        구멍이 없는 대형 강재로 건축공사나 철골 구조 가공에 직접 용접하여 사용하는 구조재입니다

Q2. 국산 정품인지 현장에서 직접 확인할수 있는 방법이 있나요?

  A2. 국내산 정품 앵글은 표면에 일정 간격으로 제조사의 로고 ((HS,DK 등)와 강종(SS275등)이 음각

         또는 양각으로 엠보싱 되어 있어 육안으로 식별이 가능하며 자재 구매시 시험성적서를 꼭 요청

        하시면 국내산으로 납품 받을수 있습니다
