나사형철근(로크볼트)란 무엇인가?
□ 기본개요
1) 철근생산(압연) 단계에서부터 표면의 마디를 나사모양으로 생산하는 이형철근입니다
2) 제조방식 : 가열된 빌릿을 압연기를 통과시킬때 종방향 리브를 형성하지 않고 횡방향으로 마디를 나사산 형태로 연속 회정압연하여 제품을 생산합니다
3)주요제조사 : 동국제강, 대성철강, 한국특강에서 주로 생산하고 있는 제품입니다
□ 주요용도
1) 높은 하중을 견딜수 있는 초고층건물의 핵심 기둥재 및 보 접합부로 사용
2) 대형 인프라토목공사 : 교량의 교각, 지하철, 터널, 댐의 기초 등 인장강도와 압축강도가 필요한 구조물
3) 철근 가공장에서 철근망을 미리 선조립한후 트레인으로 들어올려 원격으로 체결하는 스마트 건설현장
□ 종류 및 분류
1) 재질별 분류 : 일반 탄소강 기반의 표준강재 및 구조물의 지진 변형 저항성을 극대화한 내진용 나사철근
2) 형태별 분류 : 피치와 마디 규격이 정형화된 표준 나사형 구조 단일 형태
3) 규격별 분류 : 기계적 이음효과가 극대화되는 대구경 규격인 D19mm ~ D51mm를 주력으로 분류
(일반적으로 D22mm와 D25mm가 시중에서 통용되고 있음)
□ KS규정
1) KS표준번호 : KS D 3504 (철근콘크리트용 봉강)
2) 적용범위 : ⓐ 2016년 KS 표준개정을 통해 표준 내에 " 종방향 리브없느 나사모양의 철근" 항목이 정식 등재
ⓑ 화학성분 및 기걔적성질, 치수허용치는 일반 이형철근의 표준과 동일하게 적용
□ 화학성분 (KS D 3504)
탄소 (C) : 0.30% 이하 (SD400 기준, 강종등급에 따라 유동적 제한
망간 (Mn) : 1.60% 이하
인 (P) : 0.040% 이하 (저온 취성 방지)
황 (S) : 0.040% 이하 (고온 취성 방지)
탄소당량 (Ceq) : 내진용 제품 (SD400S 등)의 경우 0.55% 이하로 별도 관리
□ 기계적성질 (KS D 3504 기준)
| 강종기호 | 항복강도 (N/㎟) | 인장강도 (N/㎟) | 연신율 (%) |
| SD400 | 400 이상 | 560 이상 | 17 이상 (D19~D25 기준) |
| SD500 | 500 이상 | 620 이상 | 14 이상 (D19~D25기준) |
| SD600 | 600 이상 | 710 이상 | 12 이상 (D19~D25기준) |
□ 규격표
| 규격 | 공치외경 (mm) | 단위중량 (kg/m) | 표준 포장길이 (m) | 1톤 번들당 가닥수 (10m 기준 - 본) |
| D19mm | 19.1 | 2.25 | 7 / 8 / 9 / 10 / 12 | 약 44 본 |
| D22mm | 22.2 | 3.04 | 7 / 8 / 9 / 10 / 12 | 약 33 본 |
| D25mm | 25.4 | 3.98 | 7 / 8 / 9 / 10 / 12 | 약 25 본 |
| D29mm | 28.6 | 5.04 | 7 / 8 / 9 / 10 / 12 | 약 20 본 |
| D32mm | 31.8 | 6.23 | 7 / 8 / 9 / 10 / 12 | 약 16 본 |
| D35mm | 34.9 | 7.51 | 7 / 8 / 9 / 10 / 12 | 약 13 본 |
□ 사용시 유의사항

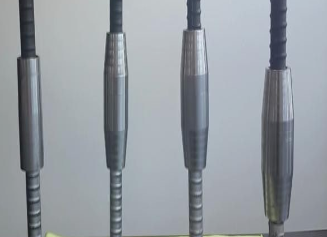

1) 커플러 정중앙 안착 : 상부 철근과 하부 철근이 커플러 한 가운데로 완전히 맞닿아야 연속적인 하중전달이 가능하므로 마킹선응 활용해 삽입 깊이를 체크해야 합니다
2) 이물질 오염 전면 차단 : 콘크리트 타설중 시멘트 페이스트나 토사가 나사산에 유입되어 굳으면 기계적 체결이 불가능하므로 전용캡관리가 필수입니다
□ 시공, 절단, 용접, 보관시 유의사항
1) 시공 : 반드시 제조사가 지정한 정격 조임 토크값을 준수하여 전동/수동 토크렌치로 마감해야 나사선 마모나 풀림을 막을수 있습니다
2) 절단 : 현장에서 절단시 고속절단기를 사용하여 단면을 직각(90도)으로 정밀 절단해야 합니다
(단면이 사선으로 절단되면 커플러 내부에서 철근끼리 맞닿아 면적이 줄어들어 구조적 결함이 발생할수 있습니다)
3) 용접 : 나사형 철근은 기계적 이음을 전제로 제조된 제품으로 원칙적으로 용접이음은 금지되어 있습니다 (용접열에 의해 나사산의 정밀한 미세조직과 강도가 변형될수 있습니다)
4) 보관 : 나사산 홈 사이로 수분이 고여 녹이 발생하기 쉬우므로 지면에서 이격하여 받침대를 두고 침수 방지용 천막을 씌워 건조한 상태로 보관해야 합니다
□ 용도별 적합성 여부
1) 적합성 : ⓐ 공간이 협소하여 철근이 밀집되는 부위 (콘크리트 타설 공간확보용)
ⓑ 층당 공사기간 단축이 생명인 초고층 주상복합건물의 기둥부위
ⓒ 동절기 또는 우천,강풍 등이 잦아 용접 및 압점 작업의 불량율이 높은 현장
2) 부적합 : ⓐ 철근 이음부분이 거의 없고 단순 배근만 진행되는 단독주택이나 저층 창고 현장
ⓑ 촘촘하게 구부리는 절곡가공이 다수 들어 가는 복잡한 형태의 기초 부위
□ 자주 묻는 질문 (FAQ)
Q1. 일반 철근용 커플러를 나사형 철근에 그대로 사용해도 되나여?
A1. 절대 안됩니다. 일반 철근 커플러는 단부를 원형으로 깍아 만든 나사 규격이며, 나사형 철근은 표면 압연 마디 자체가 나사이므로 피치와 나사산 각도가 완전히 다릅니다. 반드시 나사철근 전용 커플러를 사용해야 합니다
Q2. 현장에서 나사산이 뭉개졌는데 재사용이 가능한가요?
A2. 손상 범위에 따라 다릅니다. 진입부 나사산 1~2개 수준의 경미한 손상은 전용 가공도구(다이스)로 수전 가능하나, 전체 마디가 뭉그러진 경우에는 해당 구간을 직각으로 절단한후 새 구간에 체결해야 성능이 보장됩니다
□ 발주전 체크리스트 (도소마켓 바이어 구매 팁)
1) 설계 강종 일치 여부 : 도면상 지정된 강종 (SD400,SD500,SD600)과 제품이 정확히 일치하는가?
2) 전용 커플러 수량 확보 : 발주하는 철근 규격 (예;D25mm, D32mm)에 맞는 전용 기계식 커플러와 락너트 물량이 일대일 매칭되어 산출되었는가?
3) 단부 보호 플러그 포함 여부 : 운반 및 현장 적재중 나사산 파손을 막기 위한 보호캡이 장착되어 출고되는가?
4) 현장 납기 조율 : 특수 압연 자재이므로 도소마켓 파트너 대리점을 통해 현장 반입 희망일 기준 최소 1개월전 사전 주문 및 재고 확인이 끝났는가?
