경량H형강(경량H빔)이란? 정의, KS 규격표, 일반H형강과의 차이, 강종 선택 기준, 단위중량, 단가, 발주 체크리스트까지 한눈에

경량H형강(경량H빔)은 일반 H형강보다 플랜지와 웨브 두께를 얇게 설계한 구조용 형강으로, 소형 건물 골조·지붕 퍼린·중간 보·가설 구조물 등 비교적 하중이 가벼운 용도에 사용됩니다. KS D 3558 규격을 적용하며, 같은 호칭 치수라도 일반 H형강(KS D 3502)과 플랜지·웨브 두께가 달라 규격 혼용에 주의해야 합니다.

경량H형강이란?

정의 및 생산 방식

경량H형강은 플랜지(상하 수평판)와 웨브(수직 연결판)로 이루어진 H자 단면 형강 중에서, 플랜지 두께와 웨브 두께를 일반 H형강 대비 얇게 설계한 제품입니다. 정식 KS 명칭은 "일반 구조용 용접 경량 H형강"(KS D 3558)으로, 열간 압연으로 생산하는 일반 H형강(KS D 3502)과 달리 고주파 저항용접 공정을 통해 플랜지와 웨브를 접합하여 제조합니다. 단면 높이(H)·플랜지 폭(B)은 일반 H형강과 동일한 호칭을 사용하는 경우가 많지만, 두께(t1: 웨브, t2: 플랜지)가 얇아 단위중량이 가볍고 재료비가 절감됩니다.

일반 H형강(KS D 3502)과의 차이

구분 경량H형강 (KS D 3558) 일반 H형강 (KS D 3502)
정식 명칭 일반 구조용 용접 경량 H형강 열간 압연 H형강
적용 규격 KS D 3558 KS D 3502
제조 방식 고주파 저항용접 (용접경량형강) 열간 압연 (Hot Rolling)
플랜지·웨브 두께 얇음 두꺼움
단위중량 가벼움 무거움
단가 낮음 (경량화로 재료비 절감) 높음
주요 용도 소형 건물, 지붕 골조, 가설 구조물 대형 건물, 교량, 중하중 구조물
단면 성능(Ix, Zx) 상대적으로 낮음 상대적으로 높음

⚠️ 혼용 주의: KS D 3558(용접 경량 H형강)과 KS D 3502(열간 압연 H형강)는 외관이 유사하지만 제조 방식·두께·단면 성능이 다릅니다. 구조 설계 시 규격을 혼용하면 단면 성능 오차가 발생하므로, 반드시 도면과 밀 시트(Mill Sheet)로 규격을 구분해야 합니다.

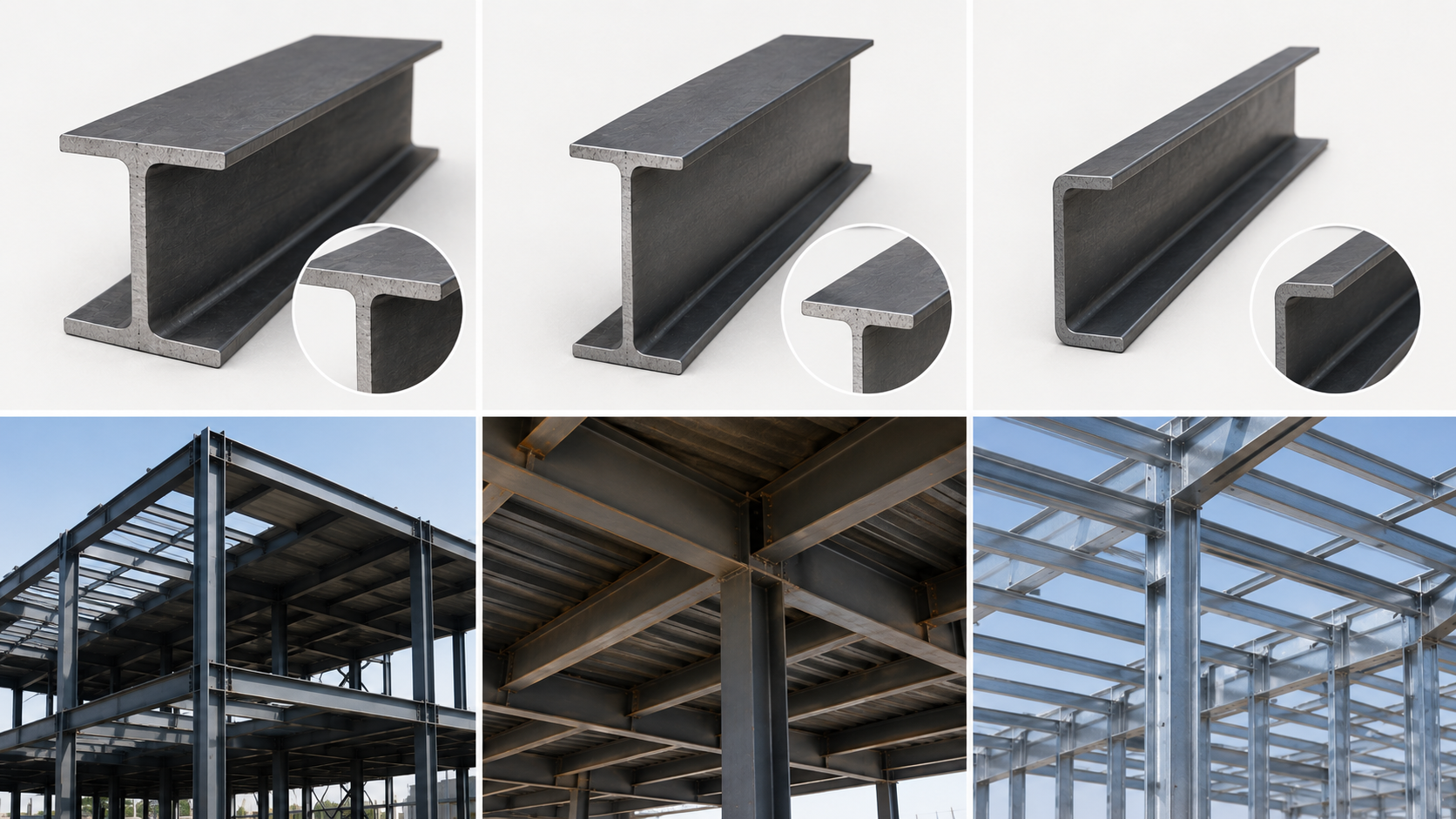

혼동하기 쉬운 유사 자재

  • 일반 H형강(H빔, KS D 3502): 동일한 외형이지만 열간 압연 제품으로 플랜지·웨브가 두꺼워 구조 내력이 더 높습니다.
  • I형강(I-Beam): 플랜지 폭이 좁고 기울기가 있는 단면으로, H형강 계열과는 단면 형태가 다릅니다. 접합 용이성은 H형강 계열이 유리합니다.
  • C형강(씨채널): 단면이 C자 형태로 경량 철골 구조의 중도리·벽 골조에 사용되며, 경량H형강과 용도가 일부 겹칩니다.

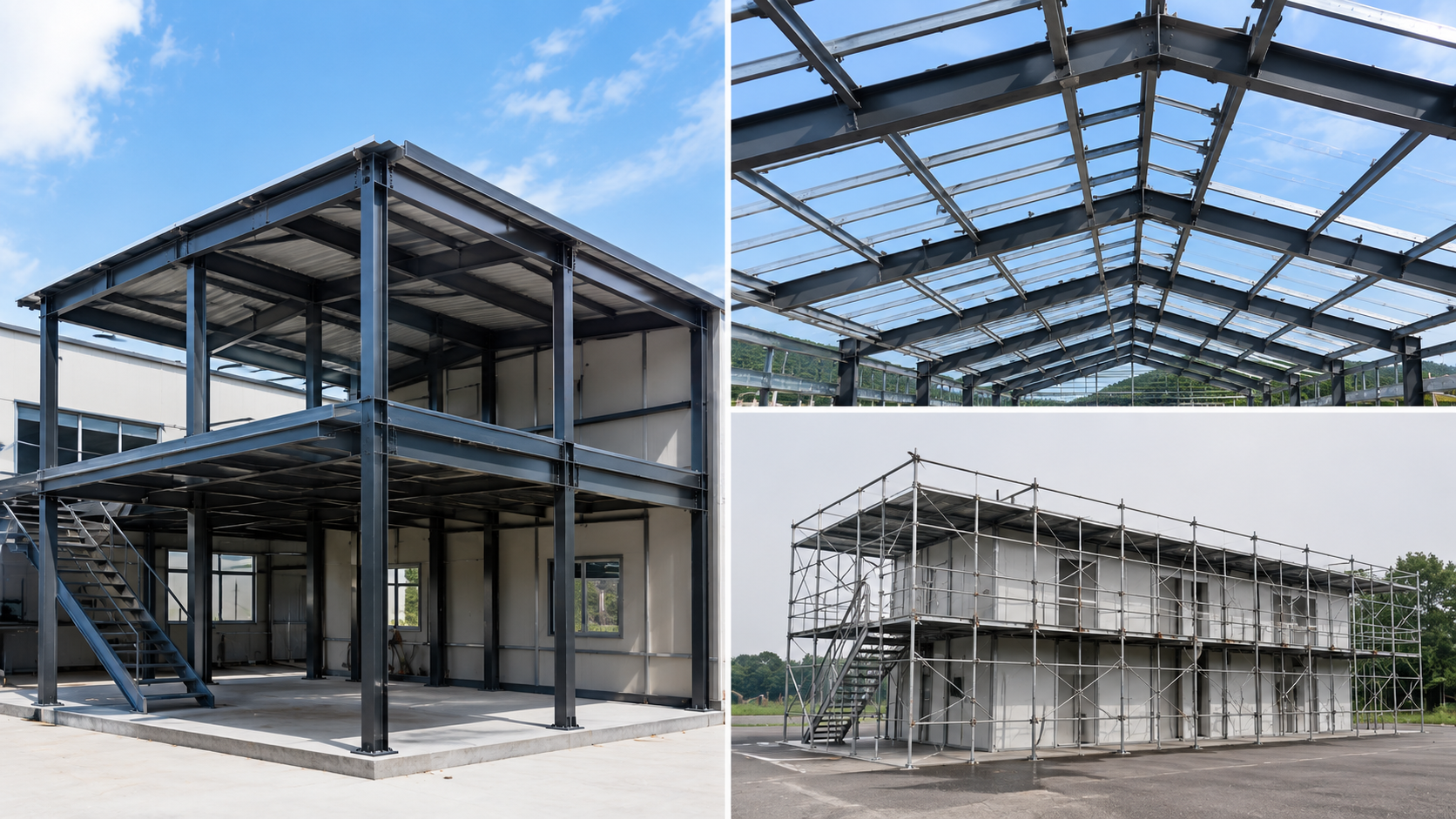

용도별 선택 기준

경량H형강이 적합한 경우

용도 이유
소형 공장·창고 기둥 및 보 중하중이 아닌 경우 재료비 절감 효과 큼
지붕 골조(래프터·퍼린 받침재) 경량화로 지붕 자중 감소, 기초 하중 절감
중간 보(Secondary Beam) 큰 단면 성능이 필요 없는 중간 경간 구조
가설 구조물·임시 구조체 반복 설치·해체 시 경량 이점
메자닌(중이층) 구조 경간이 짧고 하중이 가벼운 경우
주차장 상부 구조물 지붕 하중이 낮은 경우

경량H형강 대신 일반 H형강을 선택하는 경우

상황 권장 자재
장경간(8m 이상) 보 일반 H형강 (KS D 3502)
고층·대형 건물 기둥 일반 H형강
교량·중하중 구조물 일반 H형강
DB-24 이상 설계하중 일반 H형강
구조 설계 검토 결과 처짐(deflection) 기준 초과 일반 H형강

⚠️ 주의: 경량H형강은 구조 설계 없이 임의로 일반 H형강과 교체하면 단면 성능 차이로 인한 구조 안전성 문제가 발생할 수 있습니다. 반드시 구조 계산서를 기준으로 규격을 확정하십시오.

KS 규격표 (KS D 3558 경량H형강)

아래 수치는 KS D 3558 기준 대표값입니다. H × B × t1 × t2 (단위: mm), 단위중량(kg/m) 기준입니다.

호칭 H (높이, mm) B (플랜지 폭, mm) t1 (웨브 두께, mm) t2 (플랜지 두께, mm) 단위중량 (kg/m)
100×50 100 50 5.0 7.0 9.30
125×60 125 60 6.0 8.0 13.3
150×75 150 75 5.0 7.0 14.0
175×90 175 90 5.0 8.0 18.1
200×100 200 100 5.5 8.0 21.3
250×125 250 125 6.0 9.0 29.6
300×150 300 150 6.5 9.0 36.7
350×175 350 175 7.0 11.0 49.6
400×150 400 150 8.0 13.0 56.1
400×200 400 200 8.0 13.0 66.0

⚠️ 발주 시 주의: 위 치수는 KS D 3558 기준 대표값이며, KS D 3558은 용접 경량 H형강 표준으로 시판 규격·치수가 표준값과 정확히 일치하지 않는 경우가 있습니다. 실제 납품 제품의 치수·두께·강종은 반드시 제조사 밀 시트(Mill Sheet)를 통해 확인하십시오.

하중·경간별 규격 선택 가이드

경량H형강은 주로 경량 구조·중간 구조 범위에서 사용됩니다. 아래는 일반적인 현장 참고 기준이며, 실제 적용은 반드시 구조 설계 검토를 거쳐야 합니다.

경량 구조 (단순 보·중간 보, 경간 3~5m 이하)

용도 권장 호칭 비고
지붕 퍼린(Purlin) 150×75 ~ 200×100 지붕 하중 경량 조건
메자닌 중간 보 200×100 ~ 250×125 적재 하중 300~500 kg/㎡ 이하
가설 구조물 150×75 ~ 200×100 임시 하중 기준

중간 구조 (경간 5~8m, 일반 사무·창고 용도)

용도 권장 호칭 비고
소형 공장 보 250×125 ~ 300×150 설계 하중 확인 필수
소형 건물 기둥 200×100 ~ 250×125 층수·하중 조건에 따라 다름
주차장 캐노피 보 250×125 ~ 350×175 설적 하중·풍하중 고려

⚠️ 경간 8m 초과, 설계 하중이 큰 경우, 또는 내진 설계 대상 건물에는 일반 H형강(KS D 3502) 적용을 우선 검토하십시오.

강종 구분 및 선택 기준

경량H형강에 적용되는 주요 강종은 아래와 같습니다. KS D 3558에서 허용하는 강종 범위의 상세 내용은 표준서 원문을 참고하십시오.

강종 항복강도 인장강도 주요 특징 선택 기준
SS400 245 MPa 이상 400~510 MPa 범용 일반 구조용 강재, 가장 많이 유통 일반 경량 구조, 가설재
SM490 325 MPa 이상 490~610 MPa 용접성·인성 우수, 구조 설계에 유리 용접 접합부가 많은 구조, 내진 설계
SN400 235 MPa 이상 400~510 MPa 건축 구조용, 항복비 규정 건축 구조용 설계 지정 시

강종 선택 실무 기준

  • 가설재·임시 구조물: SS400으로 충분합니다.
  • 일반 건축 구조: SS400 또는 SM490을 구조 설계서 기준으로 선택합니다.
  • 용접 시공이 많은 경우: SM490이 용접성이 우수하여 권장됩니다.
  • 건축 구조 설계 시 SN재 지정: 구조 설계서에 SN400·SN490이 명시된 경우 해당 강종으로 발주해야 합니다.
  • 도면에 강종 미표기 시: 구조 설계자 또는 감리자에게 반드시 확인 후 발주하십시오.

단가 정보

가격 결정 요인

경량H형강의 단가는 아래 요인에 따라 달라집니다.

  • 호칭 치수 및 중량: 단위중량이 클수록 재료비 증가
  • 강종: SS400 < SM490 < SN재 순으로 단가 높아짐
  • 수량(발주 물량): 5톤 이상 로트(lot) 발주 시 단가 유리
  • 길이: 표준 길이(6m, 12m) 외 특수 절단 시 절단 가공비 별도 발생
  • 시세 변동: 철강 원자재(HR 코일·빌렛) 가격 변동에 연동

수량별 단가 차이

발주 수량 단가 수준 비고
1톤 미만 정가 기준 또는 소량 할증 소량 발주 시 물류비 별도
1~5톤 기본 단가 일반 발주 단위
5톤 이상 단가 협의 가능 물량 협의 요청 권장
10톤 이상 견적 협의 복수 공급사 비교 견적 권장

시공·절단·용접·보관 주의사항

시공

  • 설계도면의 호칭 치수(H×B×t1×t2)와 납품 제품의 밀 시트를 반드시 대조 확인합니다.
  • 경량H형강(KS D 3558)과 일반 H형강(KS D 3502)은 외관이 유사하므로, 혼용 방지를 위해 현장 입고 시 규격 태그와 KS 번호를 확인합니다.
  • 접합부 볼트 홀 가공 시 플랜지 두께가 얇으므로 고력볼트 체결 토크 기준을 구조 설계서와 대조합니다.

절단

  • 경량H형강은 플랜지 두께가 얇아 절단 시 열변형이 발생할 수 있으므로, 가스 절단보다 기계 절단(밴드 쏘·플라즈마)을 권장합니다.
  • 절단면의 거칠기가 용접 품질에 영향을 주므로 그라인더 마감을 적용합니다.
  • 현장 절단 시 치수 허용 오차(±2mm 이하)를 준수합니다.

용접

  • SS400·SM490 강종의 경량H형강에는 일반적인 피복 아크 용접(SMAW)·반자동 용접(GMAW) 적용이 가능합니다.
  • 플랜지 두께가 얇으므로 과입열(過入熱) 용접 시 변형이 발생할 수 있습니다. 예열·패스 간 온도 관리에 유의합니다.
  • 경량H형강은 고주파 저항용접으로 제조된 제품이므로, 현장 용접 시 플랜지-웨브 접합부 인근의 열영향부(HAZ) 관리에 주의합니다.
  • 용접 후 변형 교정이 필요한 경우 프레스 교정 또는 가열 교정을 적용합니다.

보관

  • 직접 지면 접촉을 피하고, 받침목(침목) 위에 수평으로 보관합니다.
  • 옥외 보관 시 빗물이 고이지 않도록 경사를 주거나 덮개를 씌워 표면 녹 발생을 억제합니다.
  • 장기 보관 시 방청 도장 또는 방청유 처리를 권장합니다.
  • 적재 시 하중이 한 곳에 집중되지 않도록 분산 거치합니다.

자주 묻는 질문 (FAQ)

Q1. 경량H형강과 일반 H형강(H빔)은 외관이 같은데 어떻게 구분합니까?
육안으로는 구분이 어렵습니다. 반드시 제품에 부착된 규격 태그 또는 밀 시트에서 KS D 3558(경량, 용접 제조) / KS D 3502(일반, 열간 압연)를 확인해야 합니다. 동일 호칭(예: H200×100)이라도 두께(t1, t2)가 다르므로, 구조 설계 시 잘못된 규격을 적용하면 단면 성능이 달라져 안전 문제가 발생할 수 있습니다.

Q2. 경량H형강 규격(h빔 규격)은 어디서 확인합니까?
KS D 3558 규격서 또는 이 페이지의 KS 규격표를 참고하십시오. 다만 KS D 3558은 용접 경량 H형강 표준으로 시판 제품의 실제 치수가 표준값과 다를 수 있으므로, 제조사 밀 시트를 함께 확인하여 실제 납품 제품의 치수·강종을 검증하십시오.

Q3. 경량H형강 단위중량(kg/m)은 어떻게 계산합니까?
KS D 3558 규격표에 호칭별 단위중량이 명시되어 있습니다. 총 중량 산출은 단위중량(kg/m) × 길이(m) × 수량으로 계산합니다. 예를 들어 200×100 경량H형강(21.3 kg/m) 6m짜리 10본의 총 중량은 21.3 × 6 × 10 = 1,278 kg(약 1.28톤)입니다.

Q4. 경량H형강에 SS400 대신 SM490을 써야 하는 경우는 언제입니까?
용접 접합부가 많거나 내진 설계 요건이 있는 경우, 또는 구조 설계서에 SM490이 명시된 경우에 SM490을 적용합니다. 단순 가설재나 용접이 없는 볼트 접합 구조라면 SS400으로 충분합니다.

Q5. 경량H형강은 일반 H형강과 가격 차이가 얼마나 납니까?
같은 호칭 기준, 경량H형강이 일반 H형강보다 단위중량이 가벼워 전체 재료비가 절감됩니다. 정확한 비교는 동일 물량 기준 견적을 통해 확인하는 것이 좋습니다.

Q6. 경량H형강으로 일반 건축물 기둥을 만들어도 됩니까?
구조 설계 검토를 통해 단면 성능(단면계수, 관성모멘트)이 설계 요건을 충족하면 사용 가능합니다. 단, 층수·경간·설계 하중에 따라 일반 H형강이 필요한 경우도 있으므로 반드시 구조 설계서 기준으로 확정해야 합니다.

Q7. h형강 규격 읽는 법은 무엇입니까?
H형강 규격 표기는 H × B × t1 × t2 형식입니다. H는 단면 높이(mm), B는 플랜지 폭(mm), t1은 웨브(복부판) 두께(mm), t2는 플랜지 두께(mm)입니다. 예: H200×100×5.5×8 → 높이 200mm, 플랜지 폭 100mm, 웨브 두께 5.5mm, 플랜지 두께 8mm.

발주 전 체크리스트

발주 전 아래 항목을 반드시 확인하십시오.

규격 확인

  • 적용 규격이 KS D 3558(용접 경량 H형강)인지 KS D 3502(열간 압연 일반 H형강)인지 구분했습니까?
  • 호칭 치수(H×B×t1×t2)를 구조 설계서 또는 도면과 대조했습니까?

강종 확인

  • 구조 설계서에 명시된 강종(SS400 / SM490 / SN400 등)을 확인했습니까?
  • 도면에 강종이 미기재된 경우 설계자·감리자에게 확인했습니까?

길이·수량

  • 기준 길이(6m 또는 12m) 또는 절단 요청 길이를 확정했습니까?
  • 손실률(절단 손실, 여유분)을 포함한 수량을 산출했습니까?

납기

  • 공사 일정에 맞는 납기를 확인하고 공급사에 사전 통보했습니까?
  • 대량 발주(5톤 이상)의 경우 제조·재고 확인 기간을 고려했습니까?

표면처리

  • 무처리(흑피), 쇼트 블라스팅, 방청 도장 중 현장 요건에 맞는 처리 방식을 지정했습니까?

서류

  • 밀 시트(Mill Sheet) 제공 여부를 요청했습니까?
  • KS 인증 제품 여부를 확인했습니까?
