레일(Rail)이란? 종류·KS 규격표·용도별 선택 기준·크레인 레일·경레일·단가·발주 체크리스트까지 한눈에

레일(Rail)은 철도·크레인·호이스트·엘리베이터 등 중량물 이송 설비에 사용되는 I형 단면 구조의 철강재입니다. KS 규격에 따라 경레일(KS R 9101)과 보통레일(KS R 9106)로 구분되며, 특수용으로는 크레인 레일(DIN 536)이 별도 분류됩니다.

레일이란?

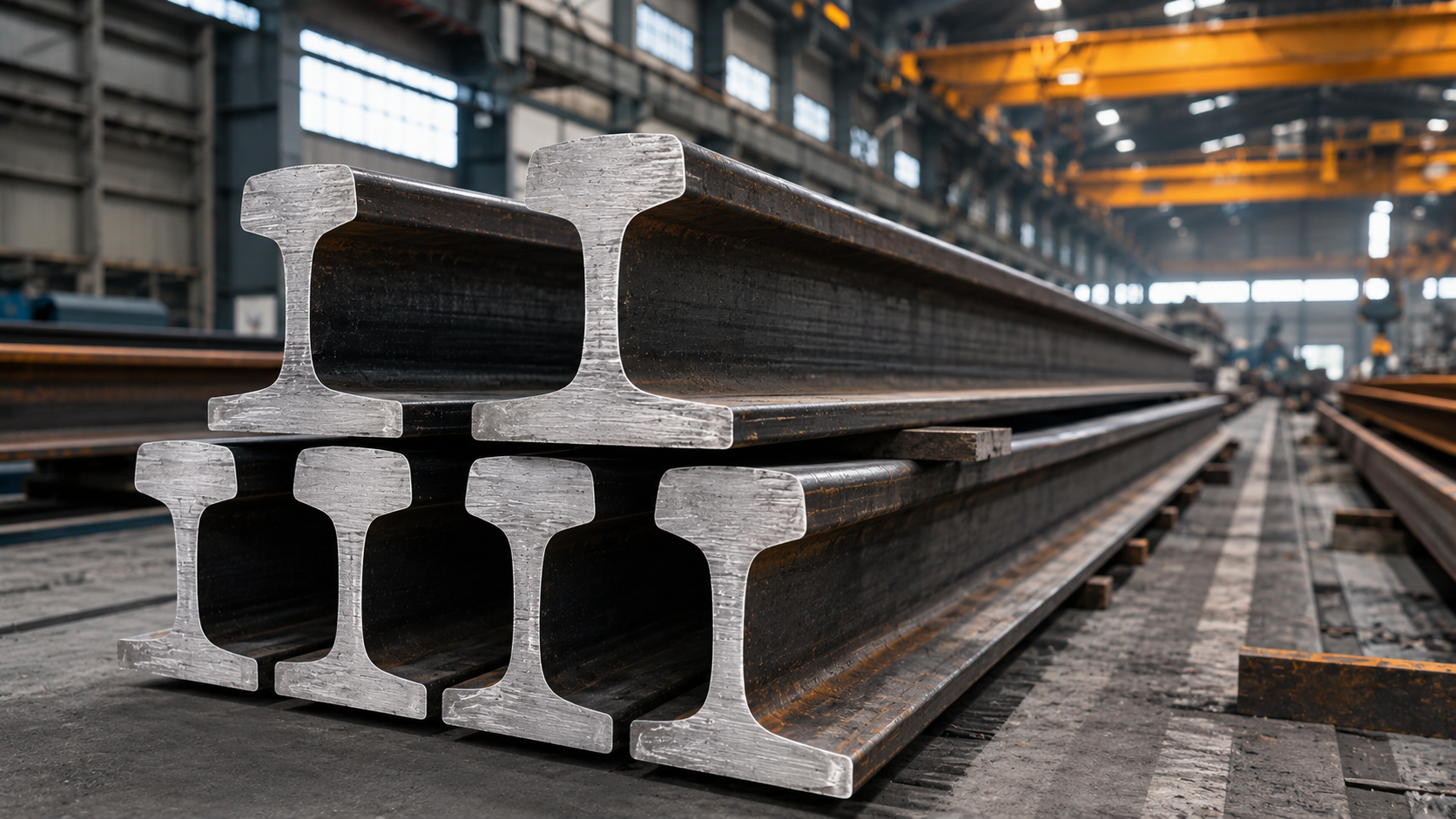

레일(Rail)은 철도 차량, 크레인, 엘리베이터 등 궤도를 이용해 중량물을 이동시키는 설비에 사용하는 철강 구조재입니다. 단면은 I형에 가까우며, 바닥면(저부)이 머리부보다 넓어 침목이나 플로어에 안정적으로 고정됩니다. 보통 1m당 질량(kg/m)으로 호칭하며, 이 호칭이 규격 선택의 기본 기준이 됩니다.

레일은 크게 일반용과 특수용으로 나뉩니다.

  • 일반용: 철도·경전철 등 궤도 교통에 사용. 경레일(Light Rail)과 보통레일(Railway Rail)로 세분됩니다.
  • 특수용: 크레인, 호이스트, 엘리베이터 등 산업 설비 궤도에 사용.

레일과 혼동하기 쉬운 자재

구분 레일(Rail) I형강(I-Beam) H형강(H-Beam)
단면 형상 I형 (저부 > 머리부) I형 (플랜지 두께 불균일) H형 (플랜지 폭=복부)
주 용도 궤도·이송 보·거더 기둥·보
KS 규격 KS R 9101/9106 KS D 3503 계열 KS D 3502 계열
재질 특성 고탄소강 (내마모) 일반 구조용강 일반 구조용강
단가 수준 높음 중간 중간

레일은 일반적으로 일반 형강보다 탄소 함량이 높아 내마모성이 우수하지만 용접성이 낮습니다. 구조재 용도로는 형강, 궤도 이송 용도로는 레일을 선택해야 합니다.

용도별 선택 기준

레일이 적합한 경우

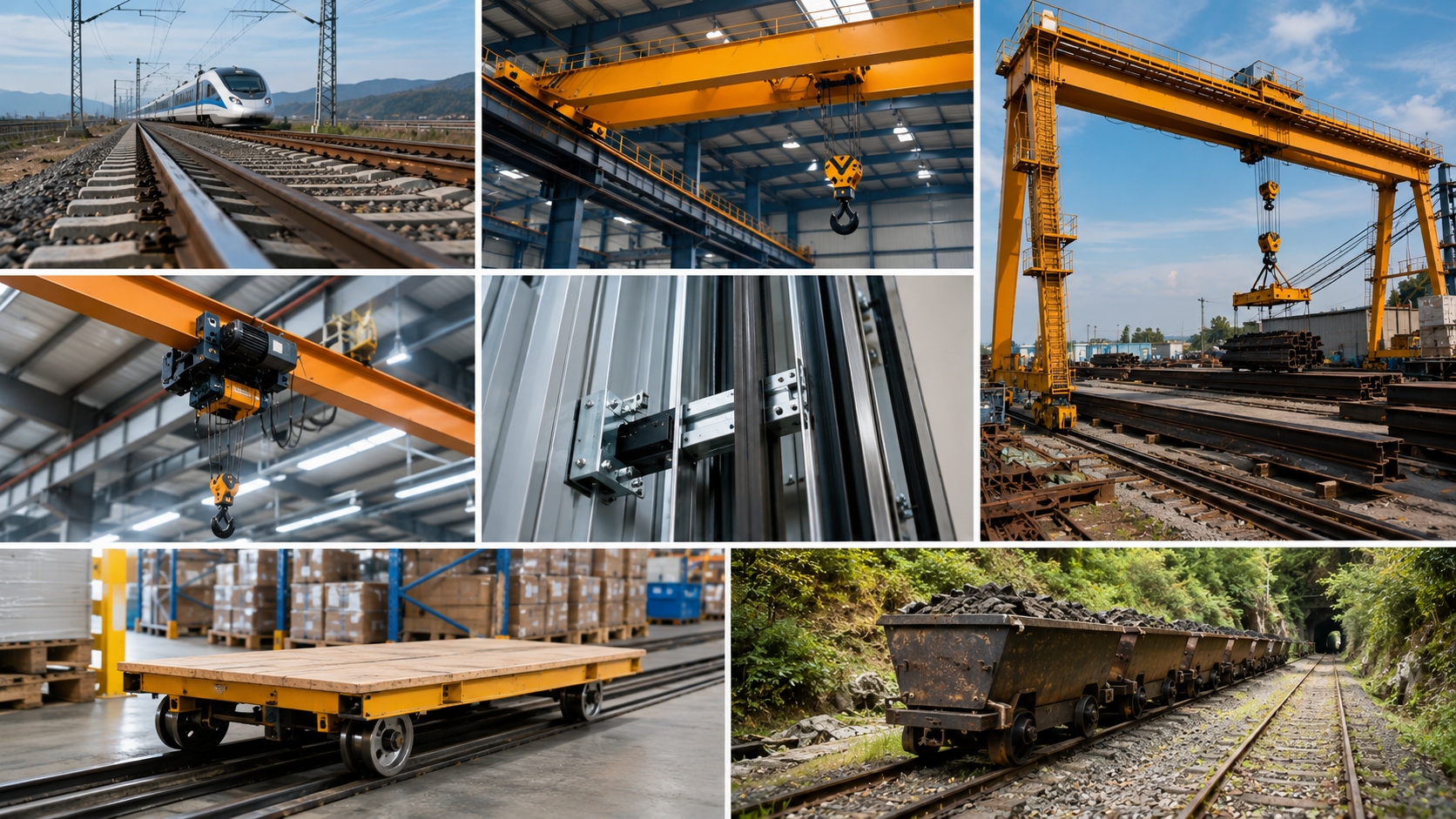

용도 적합 레일 종류 비고
철도·경전철 본선 궤도 보통레일 50kg·60kg KS R 9106 적용
공장 내 천장 크레인(EOT) 크레인 레일 A45~A120 DIN 536, 하중 용량에 따라 선택
갠트리 크레인·야드 크레인 크레인 레일 A100·A120 대용량 하중
호이스트·모노레일 경레일 9kg~22kg KS R 9101 적용
엘리베이터 가이드레일 T형 가이드레일 별도 규격 체계
창고 내 트롤리·소형 이송 경레일 6kg~11kg 경량, 소형 하중
산업용 협궤 철도 경레일 9kg~22kg 광산, 공장 내부

레일 대신 다른 자재를 선택하는 경우

상황 대안 자재 이유
단순 구조 빔·보 용도 H빔, I형강 레일은 궤도 전용 단면, 구조 효율 낮음
용접이 많은 구조물 일반 형강(SS400) 레일은 고탄소강으로 용접 균열 위험
경량 선반·브래킷 앵글, 평철 레일은 과도한 중량·단가
단순 직선 이송 (소하중) C형강 레일 시스템 규격화 부품 조달 용이

KS 규격표

경레일 (KS R 9101) — 주요 규격

경레일은 단위중량 6kg/m 이상 30kg/m 미만의 레일로, 호이스트·크레인·소형 이송 설비에 주로 사용됩니다. KS R 9101에는 6·9·12·15·22·24kg 등 다양한 호칭이 규정되어 있으며, 아래 표는 국내 유통 빈도가 높은 주요 호칭만 발췌한 것입니다.

호칭(kg/m) 단위중량(kg/m) 머리부 폭(mm) 높이(mm) 저부 폭(mm)
6 6.1 30.0 54.0 60.0
9 9.0 35.0 63.5 70.0
11 11.2 38.0 68.3 80.0
15 15.2 44.0 79.4 90.0
22 22.3 50.8 93.7 101.6
⚠️ 위 수치는 KS R 9101 기준 주요 호칭의 공칭 치수입니다. 전체 호칭 목록 및 상세 치수는 KS 최신 개정판 원문을 반드시 확인하시기 바랍니다.

보통레일 (KS R 9106) — 주요 규격

보통레일은 단위중량 30kg/m 이상의 레일로, 철도 본선·인입선·산업용 궤도에 사용됩니다. 국내에서는 현대제철이 주요 생산사입니다. KS R 9106 개정판에서는 HH340·HH370 등 강도등급 구분이 추가되어 있으며, 고속·중부하 구간에서는 호칭뿐만 아니라 강도등급도 함께 지정해야 합니다.

호칭(kg/m) 단위중량(kg/m) 머리부 폭(mm) 높이(mm) 저부 폭(mm)
30 30.1 57.2 107.9 114.0
37 37.2 65.0 120.0 125.0
40N 40.9 67.0 125.0 127.0
50 51.5 70.0 152.0 136.0
60 60.8 72.0 172.0 145.0
⚠️ 위 수치는 KS R 9106 기준 주요 호칭의 공칭 치수입니다. 40N 규격은 JIS E1101 호환 규격으로 국내 유통 물량이 있습니다. 강도등급(HH340·HH370 등) 적용 여부는 설계 요건을 반드시 확인하고, 실제 발주 시 제조사 카탈로그 및 KS 원문을 기준으로 하십시오. 또한 KS R 9106에서 50kg 레일은 50PS·50N 등 세부 기호로 구분되는 경우가 있으며, 본 표는 호칭 중량 기준으로 단순 표기한 것입니다.

크레인 레일 (DIN 536) — 주요 규격

크레인 레일은 천장 크레인(EOT), 갠트리 크레인 등 산업 설비의 주행 궤도에 사용하는 특수 레일로, 국내에서 DIN 536 규격이 사실상 표준으로 통용됩니다. 일반 레일보다 목(복부)이 짧고 머리부가 넓어 집중 하중에 유리합니다.

호칭 단위중량(kg/m) 머리부 폭(mm) 높이(mm) 저부 폭(mm)
A45 45.5 80 100 150
A55 55.1 90 110 170
A65 64.7 95 120 180
A75 75.8 100 130 200
A100 100.3 120 150 220
A120 120.0 130 170 240
A150 150.3 150 180 270
⚠️ 위 수치는 DIN 536 기준 공칭 치수로, 국내 유통 시 제조사별 허용 공차가 적용됩니다. 발주 전 반드시 제조사 카탈로그 또는 도소마켓 단가표에서 확인하세요.

하중·용도별 규격 선택 가이드

레일 규격 선택의 핵심은 최대 하중(차륜 하중)과 주행 속도입니다. 아래 기준을 참고해 초기 규격을 선정한 뒤 구조 계산으로 검증하세요.

경레일 (소~중용량 이송)

단위중량 6~22kg/m 범위. 소형 이송 설비, 호이스트, 창고 내 트롤리에 적합합니다.

  • 6kg~9kg: 소형 트롤리, 협궤 인트라로지스틱스, 광산용 소형 광차
  • 11kg~15kg: 중소형 호이스트, 전동 트롤리, 공장 내 경량 이송
  • 22kg: 경용량 천장 크레인 하부 주행, 호이스트 용량 3t 이하 수준

보통레일 (철도·산업 중용량)

단위중량 30kg/m 이상. 철도 본선 및 산업용 인입선에 사용됩니다.

  • 30kg~37kg: 산업 인입선, 항만 내 야드 경레일 구간
  • 40N~50kg: 지방선, 도시철도 일부 구간, 산업용 간선
  • 60kg 이상: KTX 등 고속선·중부하 간선 철도, 중량 화물선

크레인 레일 (EOT·갠트리 대용량)

DIN 536 A 시리즈. 천장 크레인 용량에 따른 선택 기준입니다.

  • A45~A55: 크레인 용량 5~10t급 EOT, 소형 공장
  • A65~A75: 크레인 용량 10~20t급, 중형 제조업 공장
  • A100: 크레인 용량 20~50t급, 중대형 공장·조선소 보조 베이
  • A120~A150: 크레인 용량 50t 이상, 제철소·조선소·대형 야드
⚠️ 크레인 레일 규격은 크레인 제조사 또는 구조 설계 도면을 우선 확인하여 지정 규격을 따르십시오. 위의 용량 범위(t)는 일반적인 경험적 참고 기준이며, 동일 용량이라도 차륜 하중·주행 속도·스팬에 따라 필요 레일 호칭이 달라질 수 있습니다. 기존 크레인 궤도 교체 시 반드시 기존 규격과 동일한 호칭을 사용해야 합니다.

강종 구분 및 선택 기준

레일은 높은 내마모성과 인장강도가 필요하여 일반 구조용 강재(SS400·SM490)와 달리 고탄소강 계열을 사용합니다. 아래 표의 탄소 함량과 인장강도는 각 규격별 대표적인 범위이며, 공식 설계에는 KS R 9101·KS R 9106·DIN 536 원문 수치를 반드시 확인하십시오.

구분 탄소 함량(%) 인장강도(MPa) 주요 용도
경레일 (KS R 9101) 0.40~0.65 (대략) 590 이상 (대표값) 호이스트, 소형 이송
보통레일 (KS R 9106) 0.50~0.75 (대략) 690 이상 (대표값) 철도 본선, 산업 인입선
크레인 레일 (DIN 536 A55 이하) 0.40~0.60 (대략) 600 이상 (대표값) 소~중용량 크레인
크레인 레일 (DIN 536 A65 이상) 0.60~0.80 (대략) 700 이상 (대표값) 대용량 크레인

강종 선택 시 유의사항:

  • 레일은 고탄소강이므로 용접 시 예열(120°C 이상) 및 후열처리가 필요합니다. 용접 전문 시공사 확인이 필수입니다.
  • 일반 구조용강(SS400) 강재와 혼용 용접은 탄소 희석으로 품질이 저하될 수 있습니다.
  • 내마모성이 중요한 고속·고빈도 운행 구간은 열처리 레일(Head Hardened Rail)을 검토하세요.
  • 크레인 레일 A65 이상은 고탄소 처리로 용접이 어렵습니다. 이음부는 볼트 이음(Fish Plate)을 원칙으로 합니다.

단가 정보

레일 단가는 탄소 함량, 단위중량, 수입 여부(보통레일은 일부 수입재 유통), 발주 수량, 납기에 따라 결정됩니다.

단가 결정 주요 요인:

  • 단위중량(kg/m): 무거울수록 kg당 단가는 낮아지지만 총 비용은 증가
  • 보통레일: 현대제철 국산재와 수입재(일본·중국) 단가 차이 존재
  • 크레인 레일: DIN 536 규격이므로 국내 재고 보유 여부 확인 필수
  • 경레일: 소량 재고 유통이 많으나 특수 호칭은 비정기 입고

수량별 단가 차이:

소량(5개 이하)은 재고 단가 기준 구매가 일반적이며, 대량(5톤 이상)은 별도 견적으로 협의 단가 적용이 가능합니다.

시공·절단·용접·보관 주의사항

시공

  • 레일 고정 방법은 볼트+클램프(rail clamp) 방식이 일반적입니다. 용접 고정은 열변형 및 응력 집중 위험이 있어 특수 공법 외에는 피하세요.
  • 레일 이음부(Joint)는 이음판(Fish Plate)과 볼트로 연결합니다. 이음부 간격(Gap)은 열팽창을 고려하여 설계 도면에 명시된 기준을 따르세요.
  • 크레인 레일 설치 시 레일 직진도 및 수평도는 KS B 6241 기준에 따라 허용 공차 이내로 시공해야 합니다.
  • 레일 하부 받침(패드) 설치 시 고무 패드 또는 탄성 패드를 적용하면 충격·소음을 줄일 수 있습니다.

절단

  • 레일 절단은 가스 절단(산소-아세틸렌) 또는 디스크 컷팅을 사용합니다.
  • 절단면은 그라인더로 직각 다듬기 후 이음 시공에 사용하세요. 절단면 불량 시 이음부 하중 집중 현상이 발생합니다.
  • 보통레일·크레인 레일은 경도가 높아 일반 금속 절단 디스크 소모가 빠릅니다. 레일 전용 블레이드 또는 레일 커터를 사용하면 효율적입니다.

용접

  • 레일 용접은 반드시 예열(최소 100~150°C)을 실시하여 용접 균열을 방지합니다.
  • 고탄소강인 레일은 일반 피복 아크 용접(E4316, E4327) 또는 플래시 버트 용접(Flash Butt Welding)을 적용합니다.
  • 용접 후 슬래그 제거 및 후열(Post Heat) 처리를 통해 잔류 응력을 해소하세요.
  • 보통레일 본선 이음은 크레인레일과 달리 테르밋 용접(Thermit Welding)이 광범위하게 사용됩니다.

보관

  • 레일은 수평 상태로 보관하되 지면과 직접 닿지 않도록 파렛트나 목재 받침 위에 올려야 부식을 최소화할 수 있습니다.
  • 장기 옥외 보관 시 방청유 도포 또는 PE 포장을 권장합니다.
  • 레일 단부(端部)는 부식이 먼저 진행되므로 단부 캡 또는 도장 처리를 권장합니다.
  • 스택 적재 시 동일 규격끼리 묶어 보관하고, 저부(베이스)가 아래쪽을 향하도록 적재하세요. 무거운 레일(50kg 이상)은 중장비를 이용해 이동하세요.

자주 묻는 질문 (FAQ)

Q1. 레일 규격은 어떻게 읽나요?
레일 규격은 1m당 질량(kg/m)으로 호칭합니다. 예를 들어 "50kg 레일"은 단위중량이 51.5kg/m인 보통레일을 의미합니다. 크레인 레일은 "A100"처럼 호칭 앞에 A를 붙이며, 이 역시 단위중량(100kg/m 수준)에서 유래한 표기입니다.

Q2. 경레일과 보통레일의 차이는 무엇인가요?
경레일(KS R 9101)은 단위중량 30kg/m 미만의 소형 레일로 호이스트·크레인·협궤 이송에 사용하며, 보통레일(KS R 9106)은 단위중량 30kg/m 이상으로 철도 본선 및 산업 인입선에 사용합니다. 적용 KS 규격, 탄소 함량, 인장강도 기준이 각각 다릅니다.

Q3. 철도 레일 규격은 어떻게 선택하나요?
철도용 레일 규격 선택은 설계 속도, 차축 하중(Axle Load), 연간 통과 톤수(MGT)를 기준으로 합니다. 국내 일반 산업 인입선은 37kg 또는 40N, 중부하 본선은 50kg 이상, KTX 및 고속선은 60kg을 적용합니다. 신선 설계 시 반드시 KR 기준(구 철도청 설계기준) 또는 인허가 기관의 지정 규격을 따르세요.

Q4. 크레인 레일 규격 선택 기준은 무엇인가요?
크레인 레일은 크레인 용량(t), 주행 속도, 차륜 하중(Wheel Load)을 기준으로 선택합니다. 크레인 제조사의 사양서에 지정 레일 호칭이 명시되어 있으므로 이를 우선 확인하세요. 자체 설계 시에는 DIN 536 또는 관련 구조 계산서를 기준으로 적정 호칭을 산정해야 합니다.

Q5. 레일 종류에는 어떤 것이 있나요?
레일은 크게 일반용(경레일·보통레일)과 특수용(크레인 레일·엘리베이터 가이드레일)으로 나뉩니다. 일반용은 KS R 9101·R 9106, 크레인 레일은 DIN 536 A 시리즈가 국내에서 주로 유통됩니다. 이 외에 도시철도용 그루브 레일(Groove Rail), 포인트 레일 등 특수 규격도 있으나 일반 철강 유통 시장에서는 특주 품목입니다.

Q6. 레일 뜻과 용어를 정리해 주세요.
레일(Rail)의 한국어 공식 명칭은 궤조(軌條)이며, 현장에서는 레일로 통용됩니다. 주요 부위 명칭은 머리부(Head), 복부·목(Web), 저부(Foot·Base)입니다. 경레일은 Light Rail, 보통레일은 Railway Rail 또는 Heavy Rail, 크레인 레일은 Crane Rail로 표기합니다.

Q7. 레일 단가는 어떻게 확인하나요?
레일 단가는 국내 철강 시황에 따라 변동됩니다. 보통레일(KS R 9106)은 현대제철 기준 국산재 단가와 수입재 단가가 다를 수 있으며, 크레인 레일(DIN 536)은 재고 보유 유통사를 통해 확인해야 합니다. 도소마켓의 레일 단가 페이지에서 최신 시세를 확인하거나 견적을 요청하세요.

Q8. 레일 이음(Joint)은 어떻게 하나요?
레일 이음은 이음판(Fish Plate)과 볼트를 사용하는 볼트 이음이 기본입니다. 열팽창을 고려한 이음부 간격(Expansion Gap)을 설계 기준에 따라 적용하세요. 본선 철도에서는 테르밋 용접으로 무이음 레일(CWR, Continuously Welded Rail)로 시공하기도 합니다.

발주 전 체크리스트

레일 발주 시 아래 항목을 반드시 확인하여 오발주를 방지하세요.

규격 확인

  • 레일 종류 확정: 경레일 / 보통레일 / 크레인 레일 중 선택
  • 호칭(kg/m) 또는 DIN 호칭(A45, A100 등) 확정
  • 적용 KS 또는 DIN 규격 번호 확인 (KS R 9101 / KS R 9106 / DIN 536)

수량 및 길이

  • 1본 길이 확인 (국내 철강 유통 기준 일반 재단 길이: 경레일 5~6m, 보통·크레인 레일 10~12m / 철도 본선용 정척은 25m·50m 장척이 별도 적용됨)
  • 필요 총 연장(m) 및 본 수 산출
  • 절단 가공 여부 및 절단 치수 명시

강종 및 부자재

  • 강종 확인 (고탄소강 — 별도 표기 없이 KS·DIN 규격 자체로 강종 결정)
  • 이음판(Fish Plate) 및 볼트 세트 포함 여부

납기 및 기타

  • 납기 요구일 명시
  • 크레인 레일의 경우 재고 보유 여부 사전 확인 (비정기 입고 품목)
  • 운송 방법 확인 (레일은 장척 자재로 전용 장척 트럭 운송 필요)
  • 하차 방법 및 현장 양중 장비 여부 확인

견적 요청 안내

레일은 규격·수량·납기에 따라 단가가 달라지며, 크레인 레일은 비정기 입고 품목이므로 재고 확인이 선행되어야 합니다.

견적 요청 시 아래 정보를 포함해 주시면 정확한 단가와 납기를 안내받으실 수 있습니다.

  • 레일 종류 (경레일 / 보통레일 / 크레인 레일)
  • 호칭 규격 (예: 22kg, 50kg, A100 등)
  • 1본 길이 또는 총 연장 및 본 수
  • 적용 KS/DIN 규격 (KS R 9101, KS R 9106, DIN 536 등)
  • 납기 요구일
  • 납품지 주소

최신 레일 단가 정보는 도소마켓 단가표 페이지에서 확인하실 수 있습니다.
