전기아연도금강판(EGI)이란? 정의부터 제조공정, 특성, 종류, 용도까지 한눈에 정리
전기아연도금강판(EGI, Electro Galvanized Steel)은 냉연강판(CR, Cold Rolled Steel)을 모재로 하여 전기화학적 반응을 이용해 아연(Zn)을 도금한 강판 제품을 말합니다. 주로 표면 품질이 중요한 산업 분야에서 사용되며, 균일한 도금층과 우수한 외관이 가장 큰 특징입니다.
전기아연도금강판(EGI)의 정의와 기본 개념
전기아연도금강판은 전해질 용액 속에 냉연강판을 음극으로 설치하고, 아연판 또는 불용성 전극을 양극으로 하여 일정한 전류를 흘려주는 방식으로 생산됩니다. 이 과정에서 아연 이온(Zn²⁺)이 환원 반응을 일으켜 강판 표면에 석출되며, 이를 통해 매우 얇고 균일한 아연 도금층이 형성됩니다.
전기아연도금의 핵심 특징
- 도금 두께 제어가 매우 정밀함
- 표면 조도가 우수하고 외관이 미려함
- 저온 공정으로 모재 성질 변화가 거의 없음
- 후처리(도장, 인산염 처리)에 유리함
전기아연도금강판 제조 공정 단계
- 냉연강판(CR) 준비 – 소둔 및 평탄화 완료된 강판 사용
- 탈지 및 산세 공정 – 표면 오염물 제거
- 전해 도금 공정 – 전해질 용액에서 전류 인가
- 수세 및 건조 – 잔여 전해액 제거
- 후처리 공정 – 크로메이트 처리 또는 무크롬 처리
이러한 공정을 통해 생산된 전기아연도금강판은 도금 부착량이 균일하고 품질 편차가 적은 고급 표면강재로 완성됩니다.
열연아연도금강판(HGI) 및 용융아연도금강판(GI)과의 차이
- 도금 방식 : EGI는 전기 도금 / GI, HGI는 용융 도금
- 도금 부착량 : EGI가 가장 얇고 균일
- 표면 품질 : EGI가 가장 우수
- 내식성 : GI > EGI (두께 차이로 인함)
- 정밀 부품 적합성 : EGI가 유리
특히 전기아연도금강판은 용융아연도금강판(GI)에 비해 도금 부착량은 적지만, 균일한 도금층과 고급 외관을 확보할 수 있으며, 도금 온도가 낮아 냉연강판의 기계적 성질이 그대로 유지됩니다.
전기아연도금강판의 도금 종류
전기아연도금강판은 도금 방식과 합금 조성에 따라 다음과 같이 구분됩니다.
- Pure-Zn (순아연 도금) – 가장 기본적인 전기아연도금
- Zn-Fe (아연-철 합금 도금) – 도장 밀착성과 내열성 향상
- Zn-Ni (아연-니켈 합금 도금) – 고내식성, 자동차 부품에 활용
전기아연도금강판의 주요 특성
- 우수한 도장성 및 표면 처리성
- 정밀 가공에 적합한 균일한 두께
- 용접성 및 성형성이 뛰어남
- 전기·전자 제품용으로 적합한 표면 품질
전기아연도금강판의 주요 사용 용도
- 가전제품 외장 및 내부 프레임
- 컴퓨터 및 사무기기 케이스
- 자동차 내장·외장 부품
- 전장품 및 전자부품 하우징
- 방음벽, 휀스, 경량 구조물
이처럼 전기아연도금강판은 미관과 정밀성이 중요한 산업 전반에서 폭넓게 활용되고 있으며, 특히 가전·자동차·전자 산업에서는 필수 소재로 자리 잡고 있습니다.
전기아연도금강판(EGI)의 KS 규정 정리 – KS D 3512 기준, 적용범위 및 종류
전기아연도금강판(EGI, Electro Galvanized Iron)은 국내에서 KS D 3512 규격에 따라 품질과 용도가 명확히 정의되어 있으며, 가전제품·자동차·건축자재 등 다양한 산업 분야에서 표준 소재로 사용되고 있습니다. 아래는 KS D 3512(2024년 개정) 기준에 따른 전기아연도금강판의 규정 현황을 정리한 표입니다.
| 구 분 | 현 황 |
|---|---|
| 표준명 | 전기아연도금강판 (EGI - Electro Galvanized Iron) |
| KS Code | KS D 3512 (2024년 개정) |
| 적용범위 | 가전제품, 자동차, 건축자재 등으로 사용 |
| 종 류 | SECC, SECD, SECE, SECEN, SEFC |
KS D 3512 규격은 전기아연도금강판의 기계적 성질, 도금 품질, 표면 상태를 기준으로 SECC, SECD, SECE, SECEN, SEFC 등으로 구분하며, 각 강종은 가공성·강도·용접성·용도에 따라 선택되어 사용됩니다.
전기아연도금강판(EGI)의 화학성분 기준 – KS D 3512 강종별 성분 한눈에 정리
KS D 3512 규격에서는 전기아연도금강판(EGI)의 품질 안정성과 가공성을 확보하기 위해 강종별 화학성분 허용 기준을 명확하게 규정하고 있습니다. 아래 표는 JIS 기준과 POSCO 강종을 함께 표기하여, 각 강종의 용도 및 탄소(C), 망간(Mn), 인(P), 황(S) 성분의 상한값을 정리한 자료입니다.
| 강종 | 용도 | C | Mn | P | S | |
|---|---|---|---|---|---|---|
| JIS | POSCO | |||||
| SECC | EGSC | 일반용 | 0.15 ↓ | 0.60 ↓ | 0.050 ↓ | 0.050 ↓ |
| SECD | EGSD | 드로잉용 | 0.12 ↓ | 0.50 ↓ | 0.040 ↓ | 0.040 ↓ |
| SECDN | EGSP (EGSN) |
비시효심가공용 | 0.10 ↓ | 0.45 ↓ | 0.030 ↓ | 0.030 ↓ |
| - | EGSE | 드로잉가공용 | 0.08 ↓ | 0.45 ↓ | 0.030 ↓ | 0.030 ↓ |
| - | EG37 | 구조용 | 0.02 ↓ | 0.25 ↓ | 0.020 ↓ | 0.020 ↓ |
| - | EGCHSP | 고강도용 | 0.02 ↓ | 0.25 ↓ | 0.020 ↓ | 0.020 ↓ |
전기아연도금강판은 강종에 따라 탄소(C)와 불순물(P, S) 함량을 낮게 제어하여 가공성, 용접성, 표면 품질을 확보합니다. 특히 드로잉 및 심가공용 강종일수록 탄소와 인·황 성분을 엄격히 제한하여 균열 발생과 시효 현상을 최소화하도록 설계됩니다.
전기아연도금강판(EGI)의 기계적 성질 – KS D 3512 강종별 물성 기준 정리
KS D 3512 규격에서는 전기아연도금강판(EGI)을 강종별 용도에 맞게 사용하기 위해 항복강도, 인장강도, 연신율 등 주요 기계적 성질을 규정하고 있습니다. 아래 표는 JIS 강종과 POSCO 강종을 함께 표기하여, 각 강종의 기계적 특성과 적용 용도를 한눈에 확인할 수 있도록 정리한 자료입니다.
| 강종 | 용도 | 항복강도 (N/mm²) |
인장강도 (N/mm²) |
연신율(%) | |
|---|---|---|---|---|---|
| JIS | POSCO | ||||
| SECC | EGSC | 일반용 | - | 270 ↑ | 37 ↑ |
| SECD | EGSD | 드로잉용 | - | 270 ↑ | 28 ↑ |
| SECDN | EGSP (EGSN) |
비시효심가공용 | - | 270 ↑ | 40 ↑ |
| - | EGSE | 드로잉가공용 | - | 270 ↑ | 46 ↑ |
| - | EG37 | 구조용 | 270 ↑ | 360 ↑ | 20 ↑ |
| - | EGCHSP | 고강도용 | 350 ↑ | 590 ↑ | 17 ↑ |
전기아연도금강판은 강종에 따라 강도와 연신율의 균형이 다르게 설계됩니다. 일반용 및 드로잉용 강종은 높은 연신율을 확보하여 성형성과 가공성이 우수하며, 구조용 및 고강도용 강종은 높은 항복강도와 인장강도를 통해 내구성과 구조 안정성을 확보하는 것이 특징입니다.
전기아연도금강판(EGI)의 아연 부착량 기준 – KS D 3512 도금량 표 정리

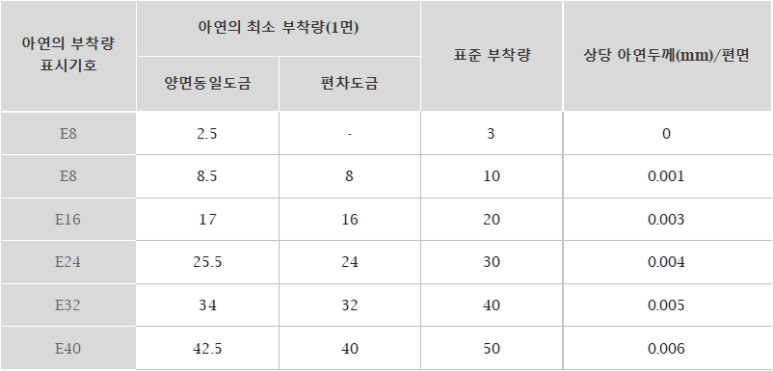

전기아연도금강판(EGI)은 KS D 3512 규격에 따라 아연의 부착량 표시기호(E8, E16, E24 등)로 도금량을 구분합니다. 아연 부착량은 내식성과 직접적인 관련이 있으며, 사용 환경과 용도에 따라 적절한 도금량 선택이 매우 중요합니다. 아래 표는 편면 기준 최소 부착량, 표준 부착량, 상당 아연두께를 정리한 KS 기준 자료입니다.
| 아연의 부착량 표시기호 |
아연의 최소 부착량(1면) | 표준 부착량 | 상당 아연두께(mm)/편면 | |
|---|---|---|---|---|
| 양면동일도금 | 편차도금 | |||
| E8 | 2.5 | - | 3 | 0 |
| E8 | 8.5 | 8 | 10 | 0.001 |
| E16 | 17 | 16 | 20 | 0.003 |
| E24 | 25.5 | 24 | 30 | 0.004 |
| E32 | 34 | 32 | 40 | 0.005 |
| E40 | 42.5 | 40 | 50 | 0.006 |
아연 부착량 표시기호 숫자는 표준 부착량(g/㎡)을 의미하며, 숫자가 높을수록 도금 두께가 증가하여 내식성이 향상됩니다. 다만 전기아연도금강판은 용융아연도금강판(GI)에 비해 도금층이 얇은 대신, 균일한 도금 품질과 우수한 표면 외관을 확보할 수 있어 가전·전자·자동차 내외장 부품에 주로 사용됩니다.
전기아연도금강판(EGI)의 규격 및 유통 기준 – 사이즈, 포장단위, 단가기준 정리
전기아연도금강판(EGI)은 KS D 3512 규격을 기반으로 두께와 판재 크기, 포장 방식, 단가 적용 기준이 정해져 유통됩니다. 아래 표는 실제 유통 및 거래 시 기준이 되는 규격 정보를 정리한 내용으로, 견적 산정 및 구매 검토 시 반드시 확인해야 할 항목입니다.
| 구 분 | 현 황 |
|---|---|
| Size | 0.3t x 914 mm x 1,829 mm ~ 1.6t x 1,524 mm x 3,048 mm |
| 포장단위 | 낱본 단위 |
| 단가기준 | KG당 또는 톤당 단가 적용 |
전기아연도금강판은 주로 절단된 판재(시트) 형태로 유통되며, 필요 두께와 규격에 따라 낱본 단위로 구매가 가능합니다. 단가는 거래 방식에 따라 중량 기준(KG 또는 톤 단가)으로 적용되며, 두께·사이즈·아연 부착량·강종에 따라 최종 가격이 달라집니다.
전기아연도금강판(EGI)의 규격 정리 – 두께별 판재 사이즈 및 중량 기준표
전기아연도금강판(EGI)은 두께(mm)와 판재 규격(ft/mm)에 따라 중량(kg/장)이 달라지며, 이는 단가 산정과 물류 계획에 직접적인 영향을 줍니다. 아래 표는 현장에서 가장 많이 사용되는 EGI 판재 규격별 중량 기준을 정리한 자료로, 견적 산정 및 자재 선택 시 참고용으로 활용됩니다.
| ft | 3' x 6' | 3.28' x 6.56' | 4' x 8' | 5' x 10' |
|---|---|---|---|---|
| 두께(mm) | 914 x 1,829 | 1,000 x 2,000 | 1,219 x 2,438 | 1,524 x 3,048 |
| 0.30 | 4.00 | 4.78 | 7.11 | 11.1 |
| 0.33 | 4.39 | 5.25 | 7.81 | 12.2 |
| 0.35 | 4.65 | 5.57 | 8.27 | 12.9 |
| 0.40 | 5.31 | 6.35 | 9.44 | 14.8 |
| 0.45 | 5.97 | 7.14 | 10.6 | 16.6 |
| 0.50 | 6.62 | 7.92 | 11.8 | 18.4 |
| 0.55 | 7.28 | 8.71 | 12.9 | 20.2 |
| 0.60 | 7.93 | 9.49 | 14.1 | 22.0 |
| 0.70 | 9.25 | 11.1 | 16.4 | 25.7 |
| 0.80 | 10.6 | 12.6 | 18.8 | 29.3 |
| 0.90 | 11.9 | 14.2 | 21.1 | 33.0 |
| 1.00 | 13.2 | 15.8 | 23.4 | 36.6 |
| 1.10 | 14.5 | 17.3 | 25.8 | 40.3 |
| 1.20 | 15.8 | 18.9 | 28.1 | 43.9 |
| 1.30 | 17.1 | 20.5 | 30.4 | 47.6 |
| 1.40 | 18.4 | 22.1 | 32.8 | 51.2 |
| 1.50 | 19.7 | 23.6 | 35.1 | 54.9 |
| 1.60 | 21.1 | 25.2 | 37.4 | 58.5 |
본 규격표는 전기아연도금강판의 두께와 판재 사이즈별 중량(kg/장)을 기준으로 하며, 실제 거래 시에는 강종, 아연 부착량(E8~E40), 주문 수량에 따라 단가가 변동될 수 있습니다. 따라서 정확한 견적을 위해서는 사용 용도와 필요 규격을 함께 고려하는 것이 중요합니다.
#전기아연도금강판 #EGI #냉연강판 #아연도금 #도금강판 #건축자재 #가전소재 #자동차강판 #금속소재 #철강자재
