찬넬브라켓이란? 종류·규격·소재·용도·선택 기준까지

건축·배관·인테리어 현장에서 자주 등장하는 찬넬브라켓(Channel Bracket). 이름은 익숙한데 정확히 어떤 제품인지, 어떤 상황에서 어떤 종류를 써야 하는지 헷갈리는 경우가 많습니다.

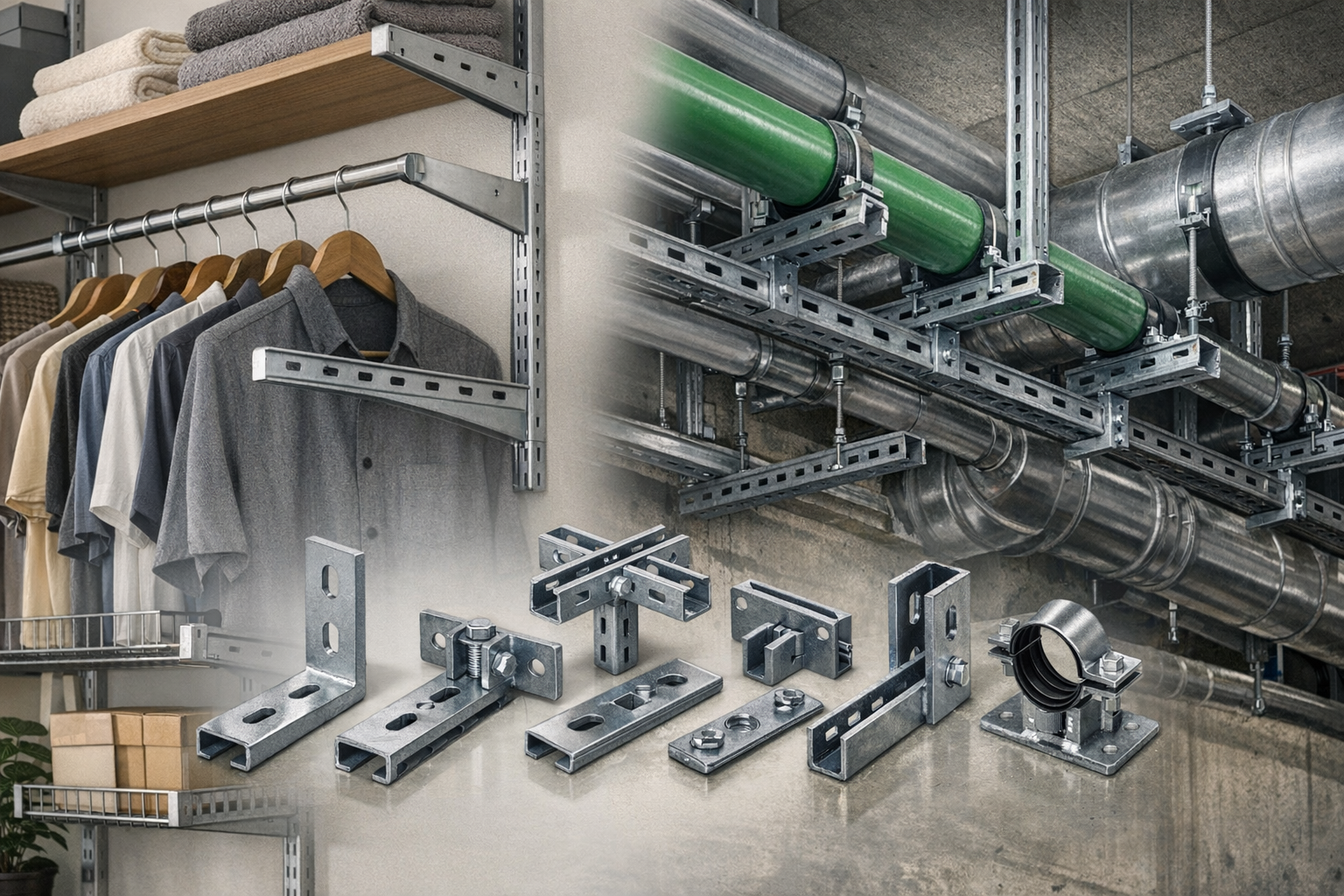

찬넬브라켓이란? 정의와 기본 개념부터 이해하기

찬넬브라켓(Channel Bracket)은 찬넬(ㄷ형강, Channel) 또는 시스템찬넬과 함께 사용되어 구조물·배관·선반·덕트 등을 벽면·천장·바닥에 고정하거나 상호 연결하는 금속 고정용 부속 자재입니다.

크게 두 가지 맥락으로 나뉩니다.

구분	설명	주요 사용처
① 선반·인테리어용 찬넬브라켓	벽면에 부착된 찬넬(기둥)에 끼워 선반·행거·파이프를 지지	창고, 매장, 드레스룸, 베란다 수납공간
② 시스템찬넬용 브라켓	배관·덕트·케이블 트레이 지지를 위한 스트럿 채널 전용 연결 부속	공장, 플랜트, 건축 기계·전기 배관

※ 본 포스팅은 두 분야를 모두 포함하되, B2B 자재 유통에서 주로 다루는 구조·배관용 브라켓 중심으로 설명합니다.

💡 용어 참고: 배관·설비 분야에서 자주 등장하는 SCP 찬넬은 "조립식 시스템 C형 채널(스트럿 채널 계열)"을 뜻하며, 해외에서는 Unistrut·Strut Channel 등으로도 불립니다. 또한 L브라켓, 월브라켓, 4방향 브라켓 등의 명칭은 제조사·업체마다 다를 수 있으므로, 발주 시 형상 도면이나 모델 번호를 함께 확인하는 것이 좋습니다.

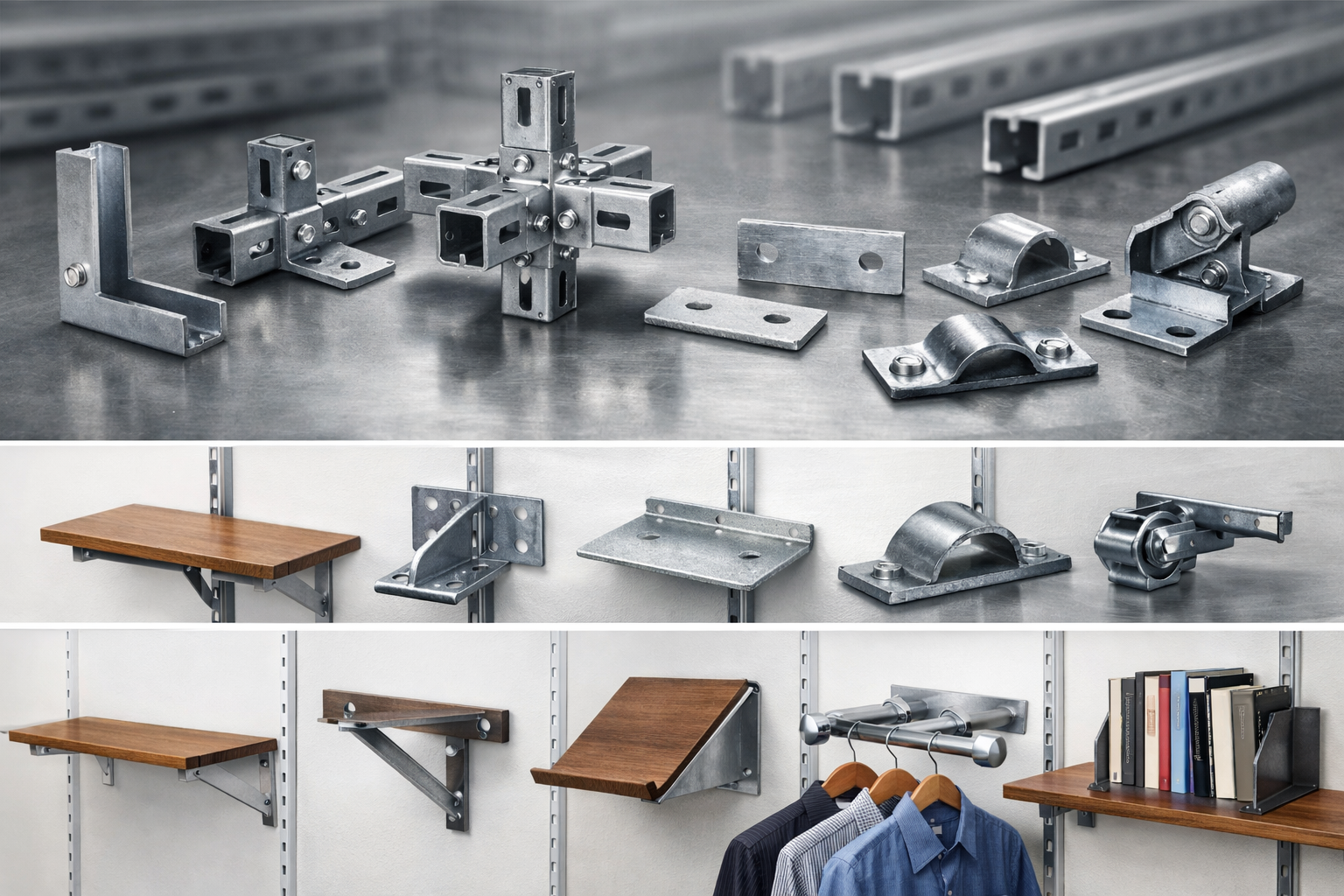

찬넬브라켓의 종류 – 시스템찬넬용과 선반용으로 나누어 보는 전체 분류

1. 시스템찬넬용 브라켓 (SCP·스트럿 채널 계열)

산업·건설 현장에서 배관, 덕트, 케이블 트레이 등을 지지하기 위해 사용하는 브라켓입니다. 스트럿 채널(SCP 찬넬)과 조합하여 다양한 형태의 구조체를 구성할 수 있는 것이 특징입니다.

종류	형상	주요 용도
L브라켓	L자형	직각 연결, 벽면 캔틸레버 고정
T브라켓	T자형	세 방향 분기 구조물 연결
4방향 브라켓	십자형	입체 프레임 조립
월브라켓 (Wall Bracket)	벽면 고정형	배관·덕트를 벽에서 이격 지지
인서트 플레이트	평판형	찬넬 내부에 삽입, 이음 보강
새들 베이스	안장형	바닥 고정, 가대 기초 역할
회전 브라켓	회전 가능형	경사면·각도 대응이 필요한 지지

2. 선반·인테리어용 찬넬브라켓

벽면에 고정된 찬넬 레일에 끼워 선반판, 행거 파이프 등을 수평 지지하는 브라켓입니다. 35피치 또는 25피치 찬넬과 결합하며, 길이에 따라 선반 깊이를 조정합니다.

종류	특징
평 받침 브라켓	목재·유리 선반 수평 지지, 150~500mm 길이
삼각 받침 브라켓	강도 우수, 무거운 하중 선반에 적합
경사 받침 브라켓	디스플레이용, 앞으로 기울어진 각도 지지
파이프 브라켓	의류매장 행거 파이프 전용
서가 브라켓	도서관·서가 전용, 다보 또는 고정핀 결합

찬넬브라켓 주요 규격 및 치수 – 결합 찬넬 폭과 볼트 규격 기준으로 선택하기

찬넬브라켓은 결합 대상 찬넬의 규격에 맞게 선택해야 합니다. 시스템찬넬용 브라켓은 아래 기준을 참고하되, 폭 41mm(1-5/8")가 국내외에서 사실상 표준 규격으로 가장 많이 유통됩니다. 62mm 이상의 폭은 일부 시스템 또는 브랜드 전용 규격에 해당하므로 도입 전 반드시 호환 여부를 확인하세요.

시스템찬넬(SCP) 호환 브라켓 주요 규격 기준 (참고 예시)

항목	규격 예시
대응 찬넬 폭	41mm (1-5/8") — 주요 표준 / 62mm 등 일부 시스템 전용
강판 두께	2.0 ~ 6.0mm (용도·하중에 따라 상이)
볼트 구멍	M10, M12, 1/2"-13 UNC 등
길이 (월브라켓 등)	150mm ~ 600mm (제조사별 상이)

⚠️ 하중 주의사항: 브라켓과 찬넬의 허용하중은 제품·규격마다 크게 다릅니다. 실제 설치 전 반드시 제조사 카탈로그의 허용하중 표를 확인하고, 설계 하중에 안전율을 적용하여 선정하시기 바랍니다. 임의 판단에 의한 과하중 사용은 구조 안전사고로 이어질 수 있습니다.

선반용 찬넬브라켓 길이 (35피치 기준)

선반 깊이	브라켓 길이
소형 수납	150mm / 200mm
일반 선반	250mm / 300mm
대형 선반	350mm / 500mm

찬넬브라켓 소재 및 표면처리 종류 – 설치 환경에 따른 올바른 선택 방법

찬넬브라켓의 소재와 표면처리는 설치 환경에 따라 반드시 맞게 선택해야 합니다. 잘못된 소재 선택은 부식·강도 저하로 이어지므로 아래 기준을 꼼꼼히 확인하세요.

구분	소재/처리 방식	적합 환경
전기 아연도금 (EG)	탄소강 + 전기 아연도금	실내 건조 환경
용융 아연도금 (HDG)	탄소강 + 열침 아연도금	실외, 반옥외, 습기 있는 환경
포스맥 (POSCO Zn-Mg-Al)	마그네슘·알루미늄 합금 도금	고내식 요구 환경, 해안·공장
분체도장	정전 도장 처리	미관 중시 인테리어 시공
스테인리스 (STS304·316)	스테인리스 스틸	식품·의약·해수 노출 환경

⚠️ 동일 시스템찬넬에 소재가 다른 브라켓을 혼용할 경우 갈바닉 부식(이종 금속 부식)이 발생할 수 있으므로, 반드시 동일 소재·도금 계열로 통일하는 것이 원칙입니다.

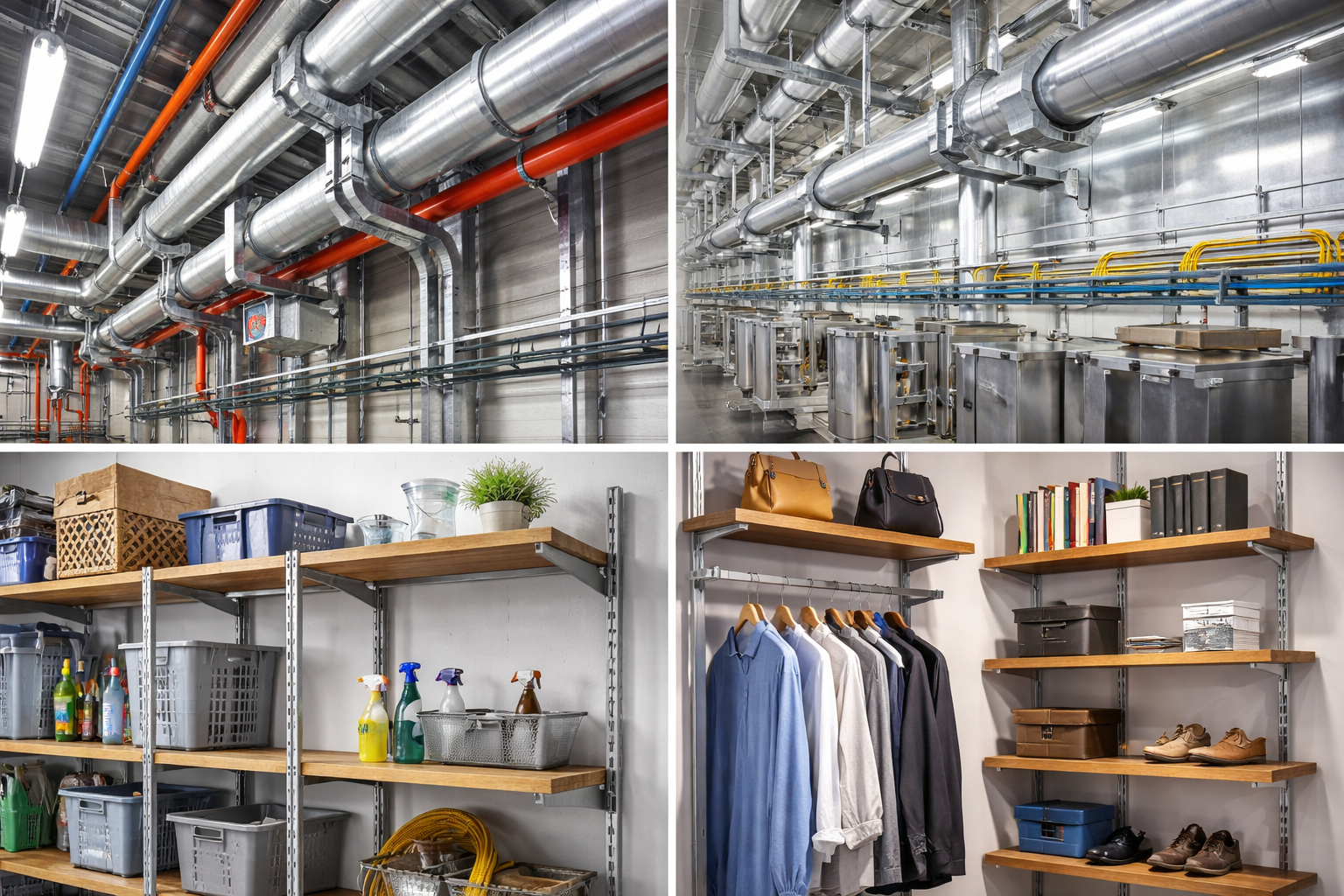

찬넬브라켓 주요 사용처 및 시공 예시 – 산업·건설부터 인테리어까지

산업·건설 분야

• 건축 기계 설비 배관 지지 (냉·온수, 공조, 소방 배관)
• 전선 케이블 트레이·덕트 고정
• 공장 내 설비 가대(架臺) 제작
• 플랜트·반도체·클린룸 배관 설비

인테리어·수납 분야

• 베란다·다용도실 벽면 선반
• 의류 매장, 편의점, 창고 진열 시스템
• 도서관·서가 선반
• 드레스룸 맞춤 수납 구성

찬넬브라켓 선택 전 반드시 확인해야 할 체크리스트

찬넬브라켓 선택 전 아래 항목을 반드시 확인하세요.

확인 항목	체크 내용
결합 찬넬 규격	41mm 표준 / 일부 시스템 전용 폭 구분 확인
허용하중	제조사 카탈로그 허용하중 표 참조 필수
설치 방향	벽면 캔틸레버 / 바닥 수직 / 천장 현수
설치 환경	실내·실외·반옥외, 습도·부식성 여부
소재·도금	아연도금 / 포스맥 / 스테인리스 중 선택
볼트 규격	M10 / M12 / 1/2"-13 UNC 등 호환 확인
명칭·형상 확인	업체별 명칭 상이 → 도면·모델번호 병기 권장

찬넬브라켓 구매·유통 시 유의사항

• KS 규격품과 비규격품이 혼재하므로, 설계·발주 시 규격 확인이 필수입니다.
• 단위는 개(EA) 또는 박스(BOX) 단위로 유통되며, 시스템찬넬 브라켓은 세트 구성품으로 거래되는 경우도 많습니다.
• 특수 형상·사이즈는 제조사와 별도 협의를 통해 주문 제작이 가능합니다.
• 전기 아연도금 제품은 실내 건조 환경 전용이므로, 옥외·반옥외 환경에는 용융도금 이상 등급 제품을 사용해야 합니다.
• 허용하중은 제품별로 반드시 제조사 카탈로그를 통해 직접 확인하시고, 안전율을 고려한 설계가 권장됩니다.
• 동일 현장 내 찬넬과 브라켓의 소재·도금 계열을 반드시 통일하여 이종 금속 부식(갈바닉 부식)을 예방하세요.

※ 위 정보는 국내 주요 철강·건자재 유통 현장 사례를 바탕으로 작성되었으며, 실제 적용 시 현장 조건 및 설계 기준에 따라 달라질 수 있습니다. 정확한 규격과 하중 계산은 전문가와 확인하시기 바랍니다.
