T형강이란? KS 규격·단위중량·기계적 성질·화학 성분·용도까지 한눈에 총정리
T형강은 I형강(H형강)을 세로로 절단하거나, 전용 롤로 압연해서 만든 T자 모양의 구조용 형강입니다. 데크플레이트 거치용 브라켓, 보 플랜지 보강, 난간·경량 구조부재 등 건축·플랜트 현장에서 폭넓게 활용되는 실무 핵심 자재입니다. 이 글에서는 T형강의 KS 규격부터 치수·단위중량 표, 사용 용도, 강종별 기계적 성질, 화학 성분, 설계 시 주의사항까지 한 번에 정리해 드립니다.
1. T형강 기본 개념 — T자 단면 형강의 정의와 구조적 특성

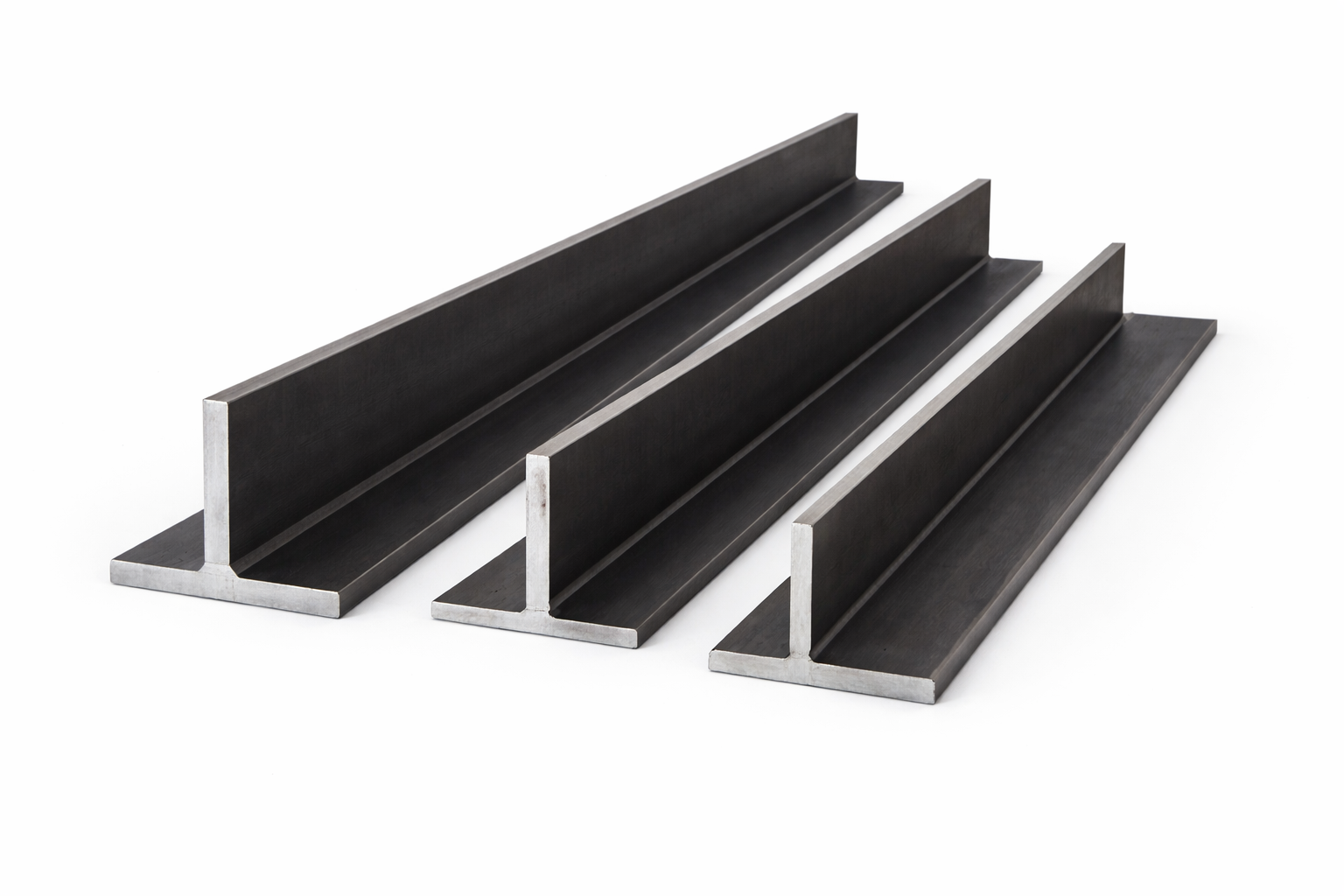

T형강은 단면이 알파벳 'T' 형태인 열간 압연 형강으로, 플랜지(수평부)와 웹(수직부)으로 구성됩니다. 단면이 비대칭(플랜지가 한쪽에만 있는 형상)이라 강축·약축 강성이 크게 다른 것이 가장 큰 특징입니다. 보·브라켓 설계 시에는 반드시 휨 방향과 좌굴 방향을 함께 검토해야 합니다.
T형강은 제조 방식에 따라 크게 두 종류로 나뉩니다.
- 절단 T형강 (Cut Tee / CT Sections / T-bar) — 열간 압연 I·H형강을 플랜지 중앙에서 절단해서 만드는 방식입니다. 기존 I/H형강 재고를 활용할 수 있어 규격 선택의 폭이 넓고 수급이 쉬워 현장에서 가장 많이 사용됩니다.
- 열간 압연 T형강 — 처음부터 T 단면으로 직접 압연해서 만드는 방식입니다. 일체형 단면으로 표면 품질이 양호하고 잔류응력이 비교적 적지만, 생산 규격이 제한적이고 주문 생산 비중이 높습니다.
💡 포인트
T형강은 단면 모양을 가리키는 이름일 뿐, 실제 재질은 SS275(SS400), SM355B 등 구조용 강재 강종으로 따로 지정합니다.
2. T형강 KS 규격 체계 — 적용 기준과 강종 명칭 정리
T형강은 열간 압연 형강류에 속하며, 모양·치수·단위중량·허용차는 KS D 3502 (열간 압연 형강의 모양·치수·무게 및 그 허용차) 기준을 따릅니다. 재질(강종)은 SS275, SM355B 등 KS 구조용 강재 규격에 따라 정해지며, 실제 납품 시에는 강재 성적서(Mill Sheet)로 기계적 성질·화학 성분을 최종 확인해야 합니다.
⚠️ 강종 명칭 정리
SS400 → SS275: SS400은 기존 KS 일반구조용 강재 기호로, 현재 KS D 3503에서는 SS275가 SS400을 대체하는 신 KS 강종입니다. 이 글에서는 현장 관행상 SS400 명칭을 병기했습니다.
SM355B vs SM490B: 국내 KS에서는 SM355B가 표준 용접 구조용 형강 강종이며, SM490B는 주로 JIS 규격 또는 대응 강재로 사용됩니다. 예전 명칭인 SM355·SM490(B 미표기)은 현행 KS 표기와 다르니 주의하세요.
3. T형강 치수·단위중량 표 — 절단 T형강(Cut Tee) 기준 대표 규격
아래 표는 시중에서 자주 사용하는 절단 T형강(Cut Tee, CT Sections, T-bar) 기준 대표 규격입니다. 공칭치수(H×B)와 실제 치수는 원래 I·H형강 규격에 따라 1~2mm 정도 차이가 날 수 있습니다.
🚨 반드시 읽어주세요
아래 단위중량은 KS 공인 수치가 아닌 시중 유통 관행값 예시입니다. 제강사·원 H형강 규격에 따라 실제 수치가 달라질 수 있으며, 구조계산·수량 산출·발주 시에는 절대로 이 표를 그대로 사용하지 마시고, 반드시 사용 예정 제강사의 공식 카탈로그 또는 성적서 수치를 기준으로 하세요.
| 공칭치수 H×B (mm) | 높이 H (mm) | 폭 B (mm) | 웹 t₁ (mm) | 플랜지 t₂ (mm) | 코너반경 r (mm) | 단위중량 (kg/m) |
|---|---|---|---|---|---|---|
| 50×100 | 50 | 100 | 6 | 8 | 10 | 8.6 |
| 62.5×125 | 62.5 | 125 | 6.5 | 9 | 10 | 11.9 |
| 75×75 | 75 | 75 | 5 | 7 | 8 | 7.0 |
| 75×100 | 75 | 100 | 6 | 9 | 11 | 10.5 |
| 75×150 | 75 | 150 | 7 | 10 | 11 | 15.8 |
| 100×100 | 100 | 100 | 5.5 | 8 | 11 | 10.7 |
| 100×150 | 97 | 150 | 6 | 9 | 13 | 15.3 |
| 100×200 | 100 | 200 | 8 | 12 | 13 | 24.9 |
| 125×125 | 124 | 124 | 5 | 8 | 12 | 12.8 |
| 125×175 | 122 | 175 | 7 | 11 | 16 | 22.1 |
| 125×250 | 122 | 252 | 11 | 11 | 16 | 32.2 |
| 150×150 | 149 | 149 | 5.5 | 8 | 13 | 16.0 |
| 150×200 | 147 | 200 | 8 | 12 | 18 | 28.4 |
| 150×300 | 147 | 302 | 12 | 12 | 18 | 42.3 |
| 175×175 | 173 | 174 | 6 | 9 | 14 | 20.7 |
| 175×250 | 168 | 249 | 8 | 12 | 20 | 34.6 |
| 175×350 | 172 | 348 | 10 | 16 | 20 | 57.3 |
| 200×200 | 198 | 199 | 7 | 11 | 16 | 28.3 |
| 200×300 | 193 | 299 | 9 | 14 | 22 | 47.1 |
※ 상기 값은 시중 유통 관행 기준 예시이며, 제조사·I/H형강 원 규격에 따라 공칭치수·실제치수·단위중량이 달라질 수 있습니다. 구조계산 및 발주에는 반드시 제강사 공식 카탈로그를 사용하세요.

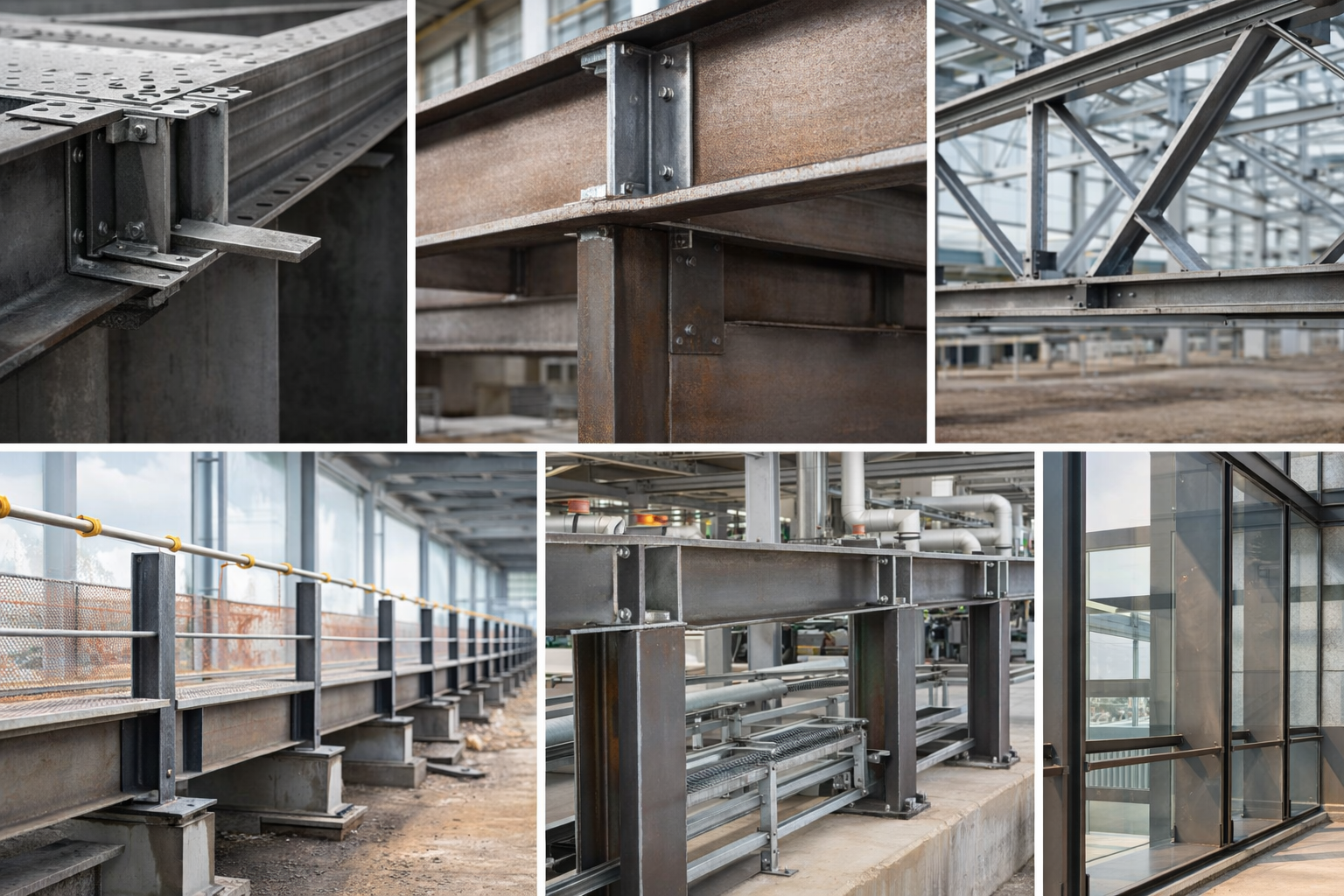

4. T형강 주요 용도 — 데크플레이트 브라켓부터 경량 프레임까지
T형강은 단면 특성상 단독 주요 구조재보다는 보조·연결 부재로 활용되는 경우가 많습니다. 주요 사용처는 다음과 같습니다.
- 데크플레이트 거치용 브라켓
가장 흔한 사용처입니다. 슬래브 시공 시 데크플레이트를 지지하는 브라켓으로 T형강 플랜지를 걸침 면으로 활용합니다. 플랜지 폭이 넓을수록 데크 지지 길이를 확보하기 유리합니다. - 보(Beam) 플랜지 보강재
H형강·I형강 보의 플랜지 국부좌굴을 방지하거나 단면을 보강할 때 T형강을 덧붙여 사용합니다. - 트러스 현재(Chord) 및 연결재
경량 트러스 구조에서 상·하현재로 사용되거나, 부재 연결부의 거셋 플레이트 대신 활용되기도 합니다. - 난간·핸드레일 지지대
공장, 플랜트, 교량 보도 등에서 난간 포스트나 수평 지지재로 자주 쓰입니다. 비교적 가벼운 하중 조건에서는 SS275(SS400)으로도 충분합니다. - 기계·플랜트 구조물 프레임
설비 받침대, 배관 서포트, 케이블 트레이 지지대 등 경량 프레임 부재로 활용됩니다. 규격이 다양하고 수급이 쉬운 절단 T형강(Cut Tee)이 주로 사용됩니다. - 건축 내외장 경량 구조
커튼월 서브 프레임, 파사드 지지 앵글 대용, 내부 칸막이 하지 구조 등에도 일부 사용됩니다.
💡 실무 포인트
T형강은 플랜지가 한쪽에만 있어 하중 전달 방향이 중요합니다. 설계 시 플랜지가 하중을 받는 방향(보통 수평)으로 오도록 배치하는 것이 기본입니다. 방향이 반대로 시공되면 약축 방향으로 하중이 걸려 좌굴 위험이 크게 높아집니다.
5. 구조용 강재 강종 개요 — SS275(SS400), SM355B, SM490B 비교
T형강에 가장 많이 사용하는 강종은 SS275(SS400)과 SM355B입니다. 아래 표에서 각 강종의 특징과 용도를 한눈에 비교할 수 있습니다.
| 강종 | 구분 | 특징·용도 |
|---|---|---|
| SS275 (구 SS400) | 일반 구조용 탄소강 | 현행 KS D 3503 기준 신 강종. 보통 강도, 가공성·용접성 양호, 경량 구조물·비중요 부재에 많이 사용. 현장에서는 여전히 SS400으로 통용되는 경우가 많음 |
| SM355B | 용접 구조용 강재 | 355 MPa급 항복강도, 0℃ 충격 인성 보증, 국내 KS 표준 용접 구조용 형강 강종. 일반 건축·교량용 형강에 널리 사용 |
| SM490B | 용접 구조용 강재 (JIS 계열) | 주로 JIS 규격 또는 대응 강재로 사용. 대형 구조물·교량·상부구조 등에 사용되나, 국내 KS 설계 시 적용 규격 확인 필요 |
6. SS275(SS400) 기계적 성질 — 두께별 항복강도·인장강도 기준
SS275(구 SS400)는 두께에 따라 항복강도 기준이 달라집니다.
⚠️ 중요 안내
아래 표의 수치는 JIS G 3101 SS400 기준 대표값을 참고한 예시입니다. 국내 KS 공식 기준값은 KS D 3503의 SS275 성적서를 직접 확인해야 하며, JIS SS400 수치와 KS SS275 공식값은 세부 항목에서 차이가 있을 수 있습니다. 설계·발주 시에는 반드시 KS D 3503 원문 또는 제조사 성적서를 기준으로 하세요.
| 항목 | 두께 범위 | 기준값 (JIS SS400 참고 예시) |
|---|---|---|
| 항복강도 | t ≤ 16 mm | 245 MPa 이상 |
| 항복강도 | 16 < t ≤ 40 mm | 235 MPa 이상 |
| 항복강도 | 40 < t ≤ 100 mm | 215 MPa 이상 |
| 인장강도 | 전 두께 범위 | 400~510 MPa |
※ 위 값은 JIS SS400 수준의 참고 예시이며, KS SS275 공식값과 다를 수 있습니다. 실제 설계에서는 반드시 KS D 3503 및 강재 성적서를 기준으로 확인하세요.
7. SM355B 기계적 성질 — 355 MPa급 용접 구조용 강재 두께별 기준
SM355B는 현재 국내 KS 표준 용접 구조용 강재 중 가장 널리 쓰이는 355 MPa급 강재입니다.
| 항목 | 두께 범위 | 기준값 |
|---|---|---|
| 항복강도 | t ≤ 16 mm | 355 MPa 이상 |
| 항복강도 | 16 < t ≤ 40 mm | 345 MPa 이상 |
| 항복강도 | 40 < t ≤ 75 mm | 335 MPa 이상 |
| 항복강도 | 75 < t ≤ 100 mm | 325 MPa 이상 |
| 인장강도 | 전 두께 범위 | 490~630 MPa |
| 충격 인성 | 0℃ | 27 J 이상 (Charpy V-notch) |
※ 신율(연신율)은 판 두께·시험편에 따라 다르지만, 보통 17~21% 이상 수준에서 요구됩니다.
8. SM490B 기계적 성질 (참고용) — JIS 계열 고강도 용접 구조용 강재
SM490B는 SM355B보다 한 단계 높은 강도 등급의 용접 구조용 강재로, 주로 JIS 규격 또는 대응 강재로 사용됩니다.
⚠️ 참고용 수치 안내
아래 값은 JIS G 3106 SM490B 기준 참고 예시입니다. 국내 KS 공식 강종이 아닌 경우가 있으므로, 실제 설계·발주 시에는 반드시 적용 JIS 원문 또는 제조사 성적서를 기준으로 확인하세요. KS 설계 기준과 JIS 설계 기준은 세부 항목에서 차이가 있을 수 있으며, SM490B를 KS 설계에 적용할 경우 구조 엔지니어와 사전 협의가 필요합니다.
| 항목 | 두께 범위 | 기준값 (JIS SM490B 참고) |
|---|---|---|
| 항복강도 | t ≤ 16 mm | 325 MPa 이상 |
| 항복강도 | 16 < t ≤ 40 mm | 315 MPa 이상 |
| 인장강도 | 전 두께 범위 | 490~610 MPa |
※ 위 값은 참고용이며, 실제 설계는 반드시 JIS 원문 또는 제조사 성적서 기준으로 하세요. SM490B를 KS 설계에 적용할 경우 구조 엔지니어와 사전 협의가 필요합니다.
9. SM355B 화학 성분 — 탄소·규소·망간 등 원소별 함유량과 역할
T형강에 많이 사용하는 SM355B 강재의 화학 성분을 정리하면 아래와 같습니다.
| 원소 | 함유량 (max, wt%) | 설명 |
|---|---|---|
| C (탄소) | t ≤ 50 mm: 0.18 / t > 50 mm: 0.20 | 강도↑, 용접성·인성↓ — 탄소량을 제한해 용접성 확보 |
| Si (규소) | 0.55 | 탈산용, 강도·경도 향상 |
| Mn (망간) | 1.60 | 강도·인성 향상, 탄소와 함께 기계적 성질 조정 |
| P (인) | 0.030 | 과다 시 취성 증가·균열 위험, 최대치 엄격 관리 |
| S (황) | 0.030 | 과다 시 용접 균열·취성 파괴 유발, 최대치 제한 |
※ 위 값은 KS SM355B 기준 예시이며, 실제 조성은 제조사·규격(판, 형강 등)에 따라 약간 달라질 수 있습니다.
10. 열간 압연 T형강 vs 절단 T형강 — 제작 방식별 특징 비교
T형강은 제작 방식에 따라 특성과 활용도가 다릅니다. 현장에서는 재고·납기·비용 때문에 절단 T형강(Cut Tee)을 많이 사용하며, 설계 시에는 원래 I/H형강 단면 특성을 기준으로 검토한 뒤 절단 효과를 고려합니다.
| 구분 | 열간 압연 T형강 | 절단 T형강 (Cut Tee / CT Sections / T-bar) |
|---|---|---|
| 제조 방법 | 슬래브를 고온에서 직접 T단면으로 압연 | I·H형강 플랜지를 중앙 절단해 두 개의 T형강으로 사용 |
| 장점 | 일체형 단면, 표면 품질 양호, 잔류응력 비교적 적음 | 기존 I/H형강 재고 활용 가능, 규격 선택 폭 넓고 수급 쉬움 |
| 단점 | 생산 규격 제한, 주문 생산 비중 있음 | 절단면 그라인딩·도장 필요, 잔류응력 발생 가능 |
11. T형강 설계·시공 시 체크 포인트 — 비대칭 단면 주의사항부터 강종 확인까지
- 비대칭 단면 주의
강축(플랜지 방향)·약축(웹 방향) 휨·좌굴 성능이 다르므로, 브라켓·보 보강 설계 시 방향을 고려한 구조계산이 필요합니다. - 데크플레이트 거치용 적용 시
플랜지 폭·두께, 데크 지지 길이, 용접 길이와 필릿 사이즈를 검토해 국부좌굴·용접부 파괴를 방지해야 합니다. - 2차 가공 시 단면결손 확인
절단·천공·추가 절단 등 2차 가공에 따라 단면결손이 생기므로, 실제 시공 상세와 일치하게 모델링하는 것이 안전합니다. - 강종 확인 필수
SS275(SS400), SM355B 등 강종 명칭은 KS 개정 이력이 있으니, 발주·설계 시 적용 KS 버전과 성적서 강종명을 반드시 대조하세요. - 잔류응력 고려 (절단 T형강)
절단 T형강은 원 H형강 절단 과정에서 잔류응력이 발생할 수 있습니다. 피로 하중이 반복되는 구조물이나 정밀 구조 설계에서는 잔류응력 완화 처리(응력제거 풀림 등) 여부를 사전에 검토하는 것이 좋습니다. - 용접 연결부 품질 관리
T형강은 브라켓·보강재로 용접 시공되는 경우가 많습니다. 필릿 용접 사이즈와 용접 길이를 설계 도면과 일치시키고, 용접사 자격 및 용접 절차서(WPS)를 사전에 확인하세요.
마무리 — T형강 구매 전 반드시 확인해야 할 사항
본 글에서 정리한 T형강의 KS 규격, 단위중량, 기계적 성질, 화학 성분은 대표적인 예시 값입니다. 실제 설계·발주 시에는 반드시 KS 원문과 강재 성적서(Mill Sheet) 기준으로 최종 확인하시기 바랍니다.
특정 프로젝트에서 사용하는 정확한 규격·강종·재질 값이 필요하시다면, 거래 중인 철강사 단위중량표와 성적서를 함께 받아 보시는 것을 추천드립니다. T형강 규격·수량 산출이 필요하시면 아래 견적 버튼을 통해 도소마켓에서 간편하게 견적을 받아보세요.
