익스펜디드메탈(Expanded Metal)이란? 정의, 특징, 규격, 용도까지 한눈에 알아보기

건축자재 및 산업설비 현장에서 자주 보이는 ‘철판망’ 재질 중 하나인 익스펜디드메탈(Expanded Metal)은, 열연강판 또는 코일 소재를 절단(slitting)과 신장(stretching) 과정을 통해 일정한 간격의 망(網) 형태로 제조한 금속판입니다.

원판에 구멍을 뚫는 것이 아니라 절단과 신장 과정을 거쳐 만들어지기 때문에, 한 장의 연속된 판재로 제작되어 접합부가 없고 강도가 우수한 것이 큰 특징입니다.

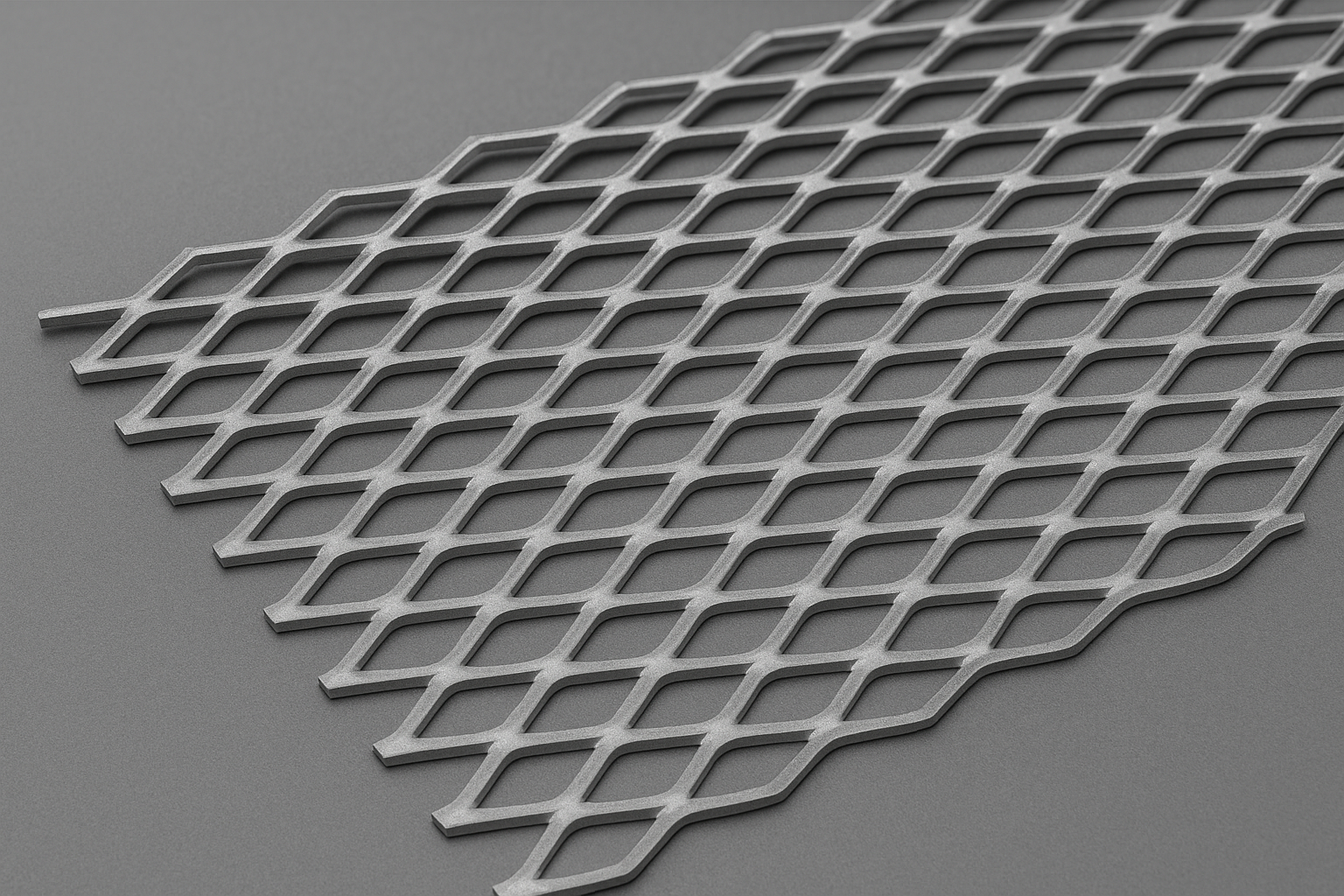

익스펜디드메탈의 정의

익스펜디드메탈은 한 장의 금속판을 소재로 하여 슬리팅과 스트레칭 공정을 거쳐 망 형태로 만든 판재입니다. 절단된 조각을 용접하여 만든 망이 아니기 때문에, 접합부가 없고 강성 및 내구성이 뛰어납니다. 망 구조 특성상 경량화, 개방감, 통기성, 배수성이 우수하여 다양한 건축 및 산업현장에서 사용됩니다.

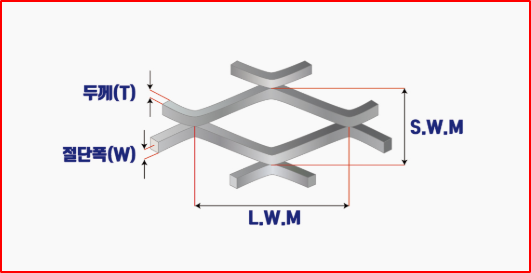

익스펜디드메탈의 주요 규격 및 치수

설계 또는 구매 시 반드시 확인해야 할 대표적인 규격은 아래와 같습니다.

  • SWD (Short Way of Diamond) : 망의 짧은 축 방향 중심 간격
  • LWD (Long Way of Diamond) : 망의 긴 축 방향 중심 간격
  • SWO / LWO : 실제 개방부(Opening)의 짧은/긴 축 길이
  • Strand Width (가로폭) 및 두께(Thickness)
  • 개방률(Open Area) 및 단위면적당 중량(Weight per Area)

국내 산업현장에서 자주 사용되는 일반적인 범위는 다음과 같습니다.

  • 두께(T) : 약 1.6mm ~ 6.0mm (열연강판 또는 냉연코일 기준)
  • 망절단폭(W) : 제조사 규격표에 따라 상이하며, 폭 및 길이에 허용오차 존재
  • 소재 : 강판(철), 스테인리스, 알루미늄 등

익스펜디드메탈은 목적(안전통로, 발판, 울타리 등)과 설계하중 조건에 따라 위 규격들을 적절히 선정해야 합니다.

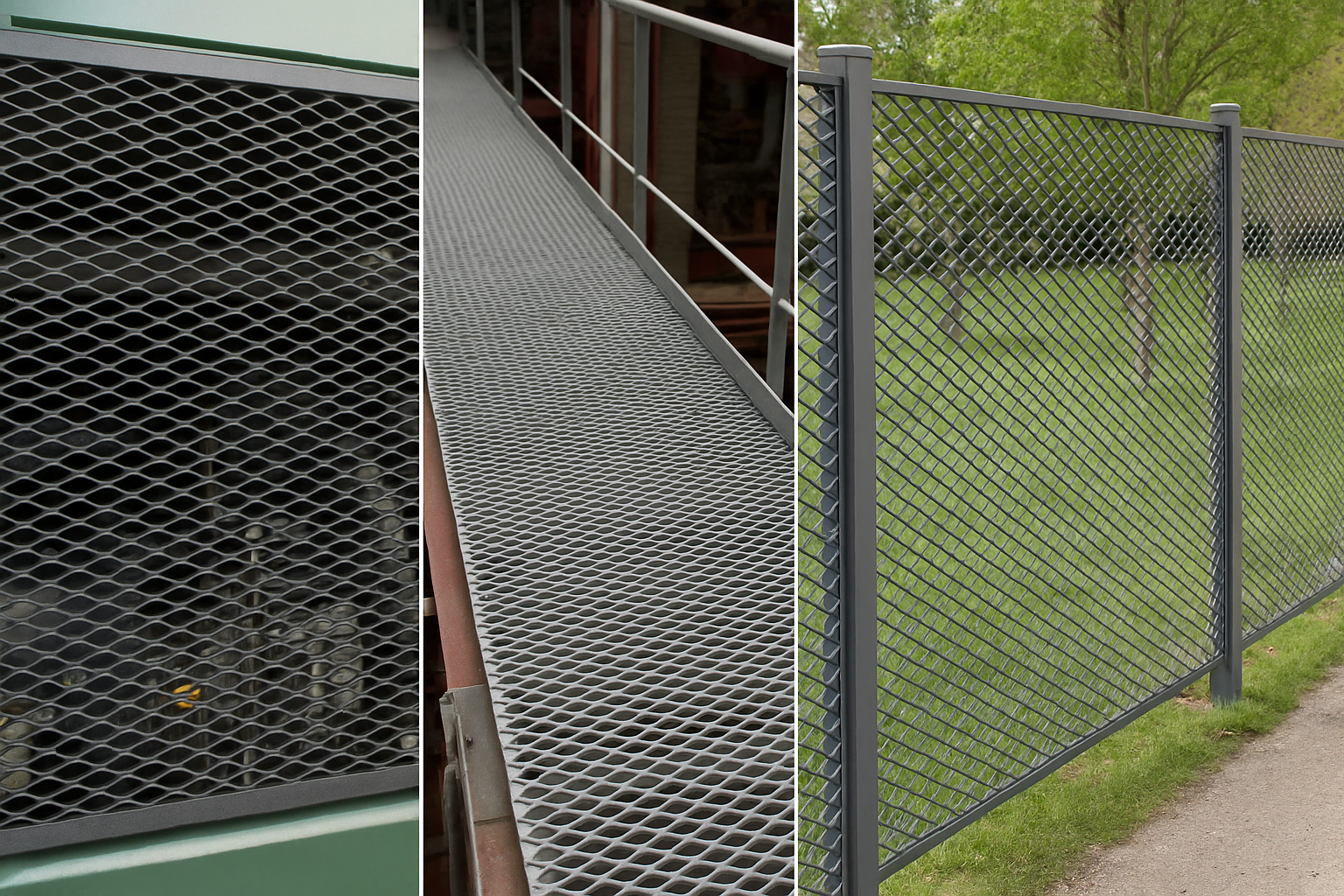

익스펜디드메탈의 용도별 구분

익스펜디드메탈은 용도에 따라 다음과 같이 구분됩니다.

  1. 일반용
    • 버스 엔진 커버, 기계설비 보호판, 안전시설용 패널 등
    • 비교적 하중이 크지 않으며, 보호 커버나 덮개용으로 사용
  2. 그레이팅용
    • 산업현장 구조물, 계단, 보행로, 검사통로 등에 사용
    • 보행 하중과 미끄럼 방지 요구가 높고, 두께와 강성이 큼
  3. 펜스용 / 울타리용
    • 중앙분리대, 공원 울타리, 공장 담장, 건물 외부 인테리어 등
    • 외부 노출에 강한 내식성, 도금·페인팅 등 표면처리가 중요

용도별로 설계 및 견적 조건이 달라지므로, 공급자에게 다음 사항을 명확히 전달해야 합니다.

  • 설치 용도 및 환경 (실내/실외)
  • 하중 조건 및 안전계수
  • 표면처리 유무 (도금, 페인팅 등)

익스펜디드메탈의 주요 장점

  • 무접합 구조 : 절단·신장 방식으로 제작되어 강건성과 변형저항이 우수
  • 경제성 : 제조 과정에서 스크랩 발생이 적어 원자재 효율이 높음
  • 개방률이 높음 : 통기, 배수, 채광이 필요한 구조물에 적합
  • 경량화 : 구조물의 전체 중량을 줄이고, 시공성 향상

설계 시 반드시 확인해야 할 포인트

  1. 설치 환경 : 실내/실외 여부에 따라 재질 선택 (스테인리스, 아연도금, 알루미늄 등)
  2. 하중 조건 : 보행용/덮개용 여부에 따라 강성 설계 필요
  3. 피치(SWD/LWD), 두께, 망폭(W) : 요구 규격에 적합한지 확인
  4. 표면 마감 : 페인팅, PVC코팅, 용융아연도금 등 처리 방식 결정
  5. 허용오차 및 변형범위 : 제조사 규격표 확인

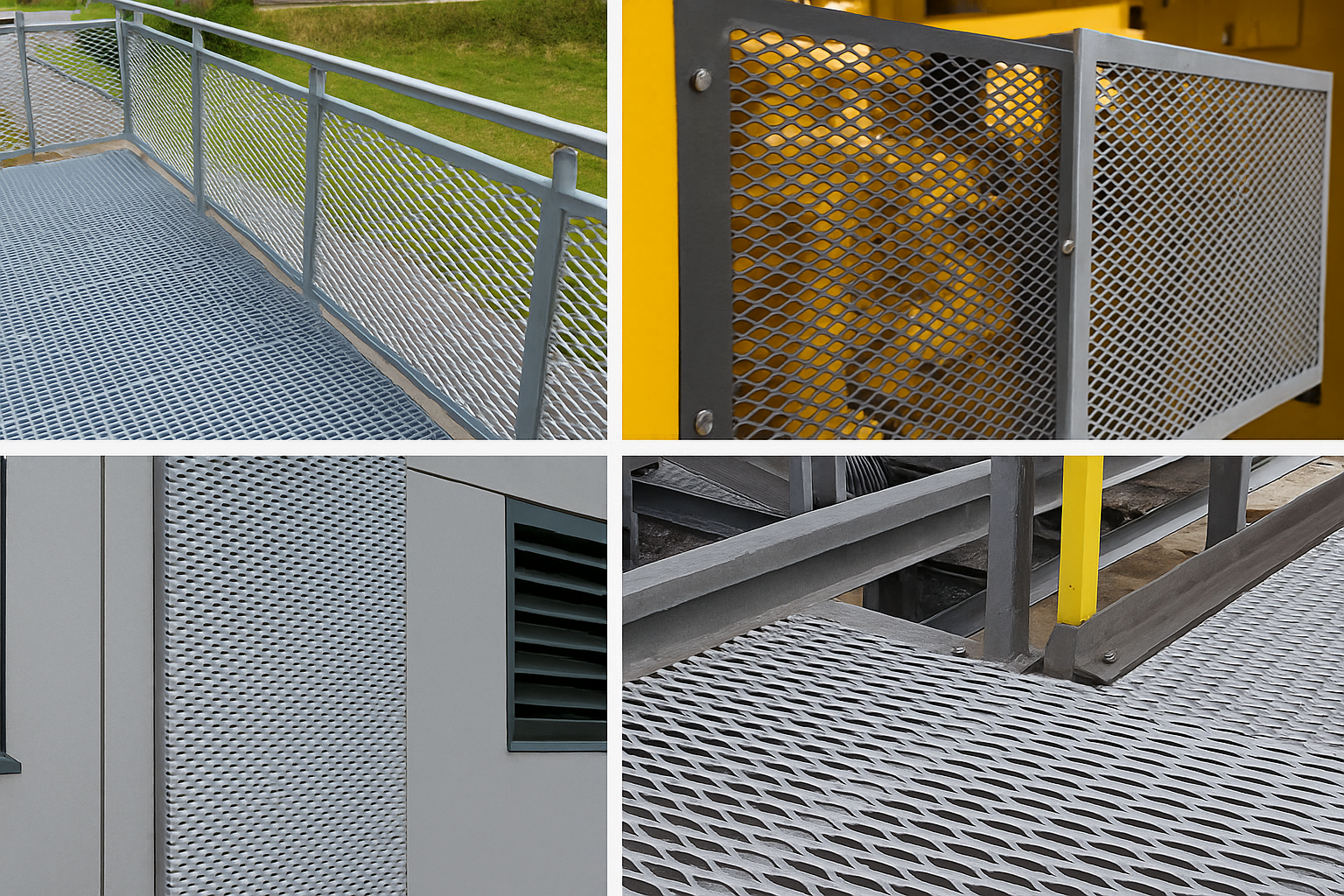

익스펜디드메탈의 활용 예시

실제 현장에서의 활용 예시는 다음과 같습니다.

  • 보행자 통로용 철재 발판
  • 기계장비 덮개 및 보호망
  • 건물 외벽 장식재 및 환기창 커버
  • 공장 및 창고의 펜스 및 울타리
  • 철도, 항만, 플랜트의 안전발판

익스펜디드메탈은 디자인적 요소와 기능성을 모두 만족시키는 자재로, 최근에는 건축 외장재나 인테리어 데코용으로도 사용 사례가 늘고 있습니다.

요약 및 마무리

  • 익스펜디드메탈은 절단 + 신장 방식으로 만들어진 금속망 자재입니다.
  • 무접합 구조로 강성이 뛰어나며, 경제성과 개방성이 우수합니다.
  • 용도별로 일반용, 그레이팅용, 펜스용으로 구분됩니다.
  • 설계 시 두께, 망폭, 피치, 재질, 표면처리를 반드시 검토해야 합니다.
  • 설치환경, 하중조건, 유지보수 계획에 맞춰 사양을 선택해야 합니다.

정확한 견적과 품질 확보를 위해서는 “용도 + 설치환경 + 하중조건 + 표면처리”를 명확히 정리하여 공급자에게 전달하는 것이 중요합니다.

익스펜디드메탈 KS 규격 및 표준 정보

익스펜디드메탈(Expanded Metal)은 건축, 토목, 산업설비 등 다양한 분야에서 사용되는 금속망 자재로, 국내에서는 KS D 3601 규격에 의해 표준화되어 있습니다. 아래 표는 익스펜디드메탈의 KS 규정 내용을 정리한 것입니다.

구 분 현 황
표준명 익스펜디드 메탈 (Expanded Metals)
KS Code KS D 3601 (2022년 개정)
적용범위 토목, 건축 및 기타 일반 광공업 등에 사용하는 강제 익스펜디드 메탈
종 류 그레이팅 (XG), 스탠더드 (XS)

KS D 3601은 익스펜디드메탈의 재질, 제조 공정, 두께, 피치, 강도, 허용오차 등에 대한 기준을 정의한 산업 표준으로, 품질과 안전성을 확보하기 위한 중요한 지침입니다. 특히 그레이팅(XG) 타입은 하중이 큰 구조물용, 스탠더드(XS) 타입은 일반 덮개용이나 보호망 용도로 사용됩니다.

이 규격은 제품의 내식성, 구조적 안정성, 공차(허용오차), 치수 기준 등을 규정함으로써 제조사와 사용자 간의 품질 오차를 줄이고, 국내외 표준화된 품질관리 체계를 유지하는 데 중요한 역할을 합니다.

익스펜디드메탈(Expanded Metal) 치수 및 무게의 허용차

아래 표는 KS D 3601(2022년 개정)에 따른 익스펜디드메탈(XG, XS)의 주요 치수, 단위중량, 연신율 등의 표준 규격을 정리한 것입니다. 해당 규격은 제조 시 허용오차와 품질 기준을 설정하여, 제품의 안정성과 일관성을 보장하기 위한 기준입니다.

기호 품번 그물눈 치수 (mm) 스트랜드 치수 (mm) 연신율 (%) 단위무게 (kg/cm²) 본드길이 (mm)
SW LW T W
XG 11 34 135.4 4.5 7.0 2.43 14.5 30 ↑
12 34 135.4 6.0 7.0 2.43 19.4 30 ↑
13 34 135.4 6.0 9.0 1.89 24.9 30 ↑
14 34 135.4 8.0 9.0 1.89 33.2 30 ↑
21 36 101.6 4.5 7.0 2.57 13.7 10 ↑
22 36 101.6 6.0 7.0 2.57 18.3 10 ↑
23 36 101.6 6.0 9.0 2.00 23.6 10 ↑
24 36 101.6 8.0 9.0 2.00 31.4 10 ↑
XS 31 12 30.5 1.2 1.5 4.00 2.36 -
32 12 30.5 1.6 2.0 3.00 4.19 -
33 12 30.5 2.3 3.0 2.00 9.03 -
41 22 50.8 1.6 2.0 5.50 2.28 -
42 22 50.8 2.3 2.5 4.40 4.1 -
43 22 50.8 3.2 3.5 3.14 8.00 -
51 25 61.0 1.6 2.5 5.00 2.51 -
52 25 61.0 2.3 3.0 4.17 4.33 -
53 25 61.0 3.2 4.0 3.12 8.05 -
61 34 76.2 2.3 3.0 5.67 3.19 -
62 34 76.2 3.2 4.0 4.25 5.91 -
63 34 76.2 4.5 5.0 3.40 10.4 -
71 50 152.4 2.3 3.5 7.14 2.53 -
72 50 152.4 3.2 4.0 6.25 4.02 -
73 50 152.4 4.5 5.0 5.00 7.06 -
81 75 203.2 3.2 4.0 9.38 2.68 -
82 75 203.2 4.5 5.0 7.50 4.71 -
83 75 203.2 6.0 6.0 6.25 7.54 -
91 115 304.8 3.2 5.0 11.50 2.18 -
92 115 304.8 4.5 6.0 9.58 3.69 -
93 75 304.8 6.0 7.0 8.21 5.74 -

설명: - SW / LW : 그물눈의 짧은 변(SWD)과 긴 변(LWD)을 의미합니다. - T / W : 각각 판의 두께(Thickness)와 스트랜드 폭(Strand Width)을 나타냅니다. - 연신율(%) : 절단 후 신장 시 늘어나는 비율로, 강도 및 유연성과 직결됩니다. - 단위무게 : ㎏/㎠ 기준으로, 구조물의 하중 및 설치 조건에 맞춰 선택해야 합니다. - 본드길이 : 재료의 연결부(절단점) 간격을 의미하며, 주로 XG형에서 표기됩니다.

위 표의 값들은 실제 산업현장 및 KS D 3601 표준 기준을 기반으로 하며, 제조사별 세부 규격에 따라 약간의 허용오차가 있을 수 있습니다.

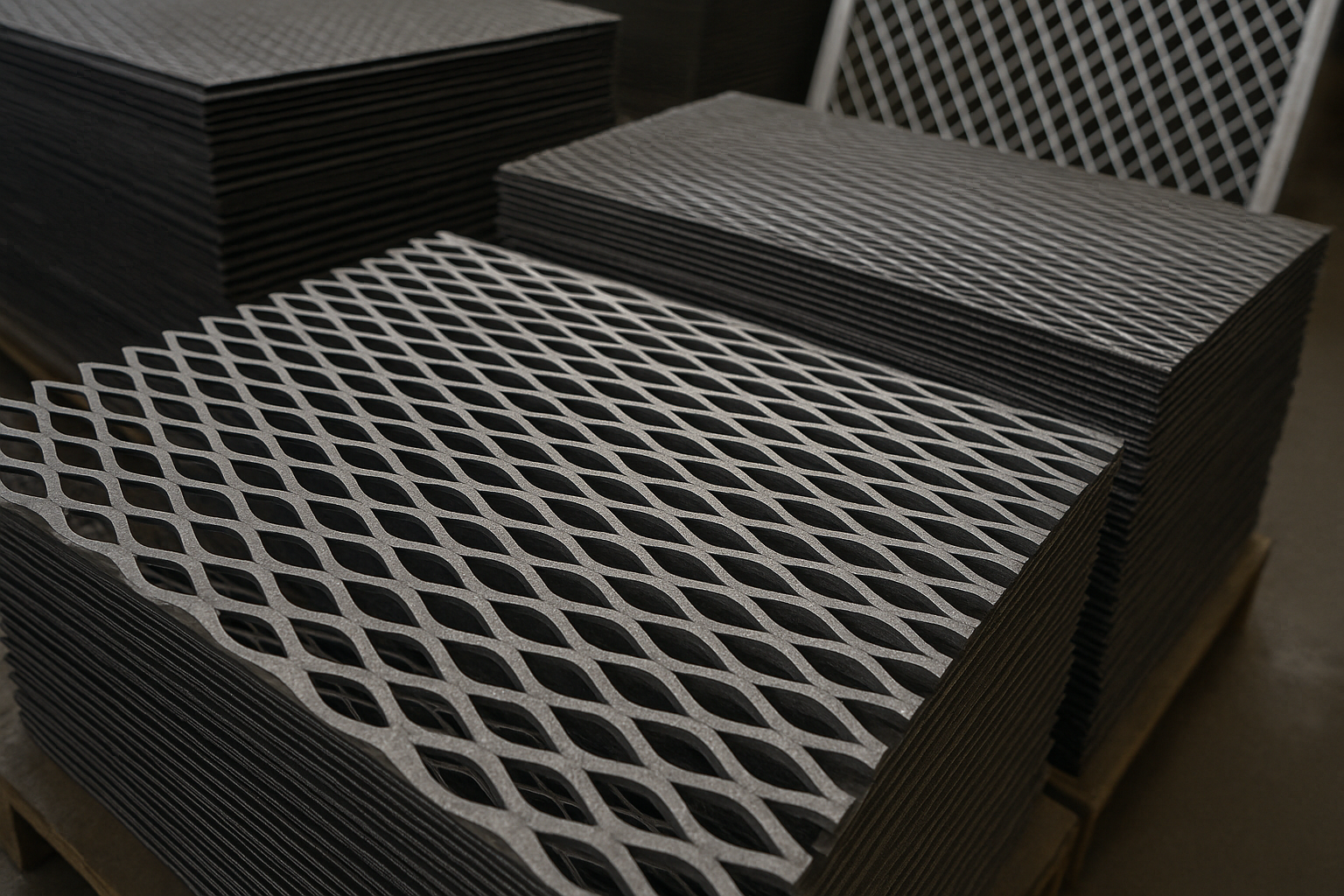

익스펜디드메탈(Expanded Metal) 규격표

아래 표는 익스펜디드메탈(Expanded Metal)의 대표 규격을 정리한 내용입니다. 규격은 (T × W × SW × LW) 형식으로 표기되며, 각각 두께(Thickness), 스트랜드 폭(Strand Width), 짧은 눈(SW), 긴 눈(LW)을 의미합니다. 익스펜디드메탈은 사용 용도에 따라 일반용, 그레이팅용, 휀스용으로 구분되어 있으며, 용도에 따라 강도와 치수, 개방률 등이 달라집니다.

품목명 규격
익스펜디드메탈
규격 (mm)
(T × W × SW × LW)		 1.6 × 2.0 × 12 × 30.5 (일반용)
2.3 × 3.0 × 12 × 30.5 (일반용)
1.6 × 2.0 × 22 × 50.8 (일반용)
2.3 × 2.5 × 22 × 50.8 (일반용)
3.2 × 3.5 × 22 × 50.8 (일반용)
4.5 × 7.0 × 36 × 101.6 (그레이팅용)
6.0 × 7.0 × 36 × 101.6 (그레이팅용)
6.0 × 9.0 × 36 × 101.6 (그레이팅용)
4.5 × 7.0 × 34 × 135.4 (그레이팅용)
6.0 × 7.0 × 34 × 135.4 (그레이팅용)
6.0 × 9.0 × 34 × 135.4 (그레이팅용)
2.3 × 3.0 × 34 × 76.2 (휀스용)
3.2 × 4.0 × 34 × 76.2 (휀스용)
4.5 × 5.0 × 34 × 76.2 (휀스용)
2.3 × 3.0 × 50 × 152.4 (휀스용)
3.2 × 4.0 × 50 × 152.4 (휀스용)
4.5 × 5.0 × 50 × 152.4 (휀스용)
사이즈 (가로 × 세로)
914mm × 1,829mm
1,219mm × 2,438mm

참고:
- 일반용 : 기계 커버, 보호망, 덮개 등 경량 구조물에 사용
- 그레이팅용 : 산업현장 보행로, 발판, 구조물 하중 지지용으로 사용
- 휀스용 : 담장, 울타리, 외부 노출용 구조물에 적합

표준 사이즈 외에도 주문 제작이 가능하며, 재질(철, 스테인리스, 알루미늄 등) 및 표면처리(용융아연도금, 분체도장 등)에 따라 다양한 환경에 맞게 선택할 수 있습니다.
