복공판이란? 정의, 종류, 철강재 복공판과 콘크리트 복공판의 특징과 현장 활용까지 한눈에

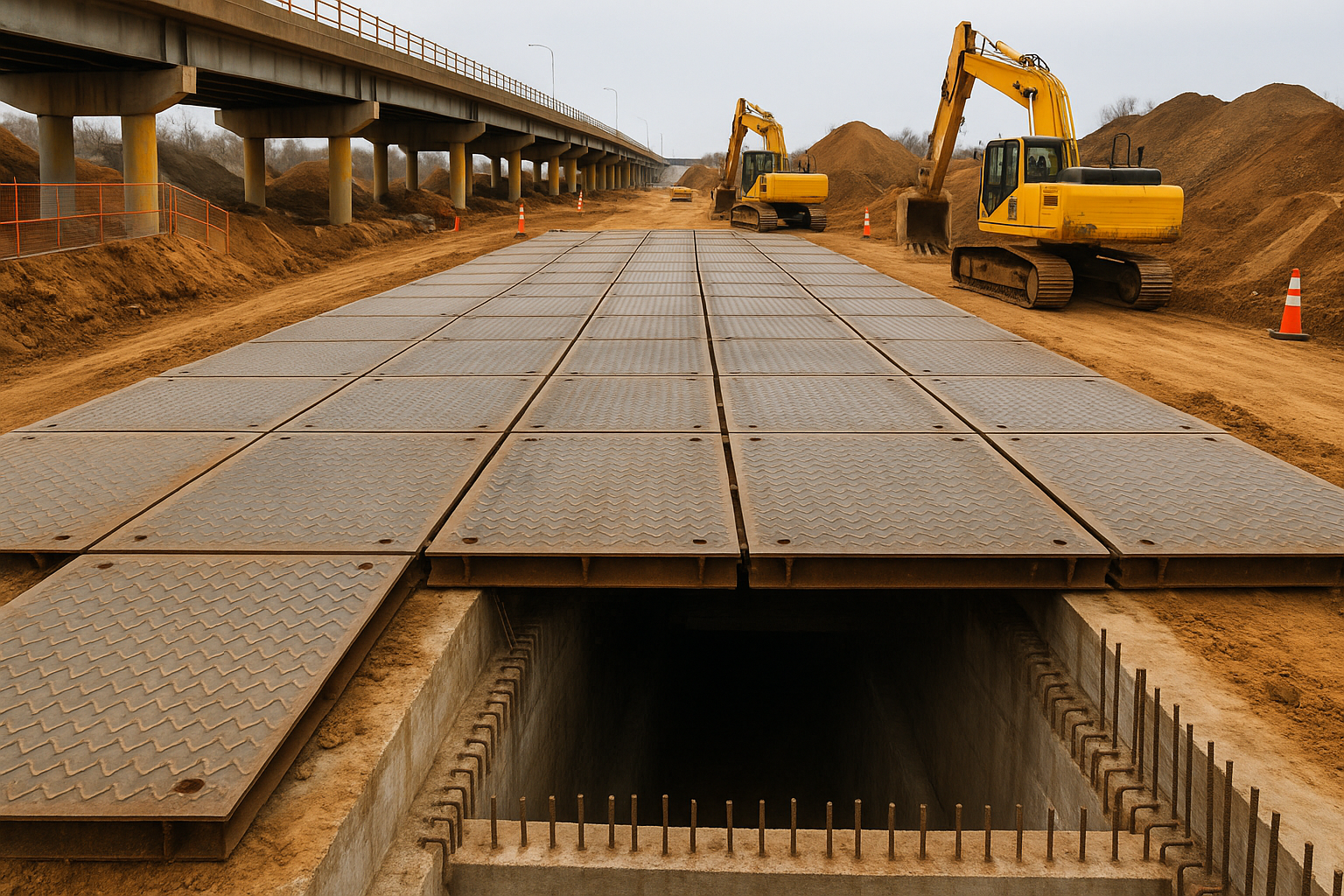

복공판은 지하철 공사, 교량, 터널 등 대형 토목공사 현장에서 지면을 안정적으로 보강하기 위해 사용하는 대표적인 건설자재입니다. 차량이 안전하게 이동할 수 있도록 노면 위에 설치되며, 작업자의 안전과 장비 이동의 안정성을 보장하는 데 꼭 필요한 자재입니다. 특히, 현장 특성에 따라 철강재 복공판과 콘크리트 복공판으로 구분되어 사용됩니다.

복공판의 종류

• 철강재 복공판
• 콘크리트 복공판

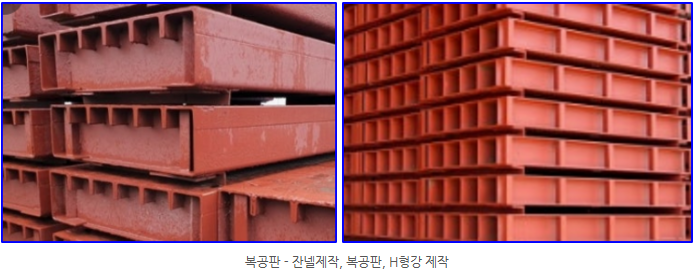

철강재 복공판

철강재로 제작되는 복공판은 높은 강도와 재사용성이 특징이며, 현장에서 가장 많이 사용됩니다. 제작 방식에 따라 다음과 같이 두 가지로 나뉩니다.

1. 잔넬 복공판

• 무늬잔넬 ㄷ 125 x 65 x 6 / 8 규격을 여러 겹 용접하여 제작
• 비교적 가볍고 설치가 용이
• 단기간 사용에 적합

2. H형강 복공판

• H형강 H200 x 100 x 5.5 / 8 + 상부 무늬강판을 용접
• 무늬 H형강 H190 x 197 x 5 / 7을 여러 겹 용접
• 내구성이 뛰어나 장기간 사용 가능
• 대형 장비나 차량의 하중을 안정적으로 분산

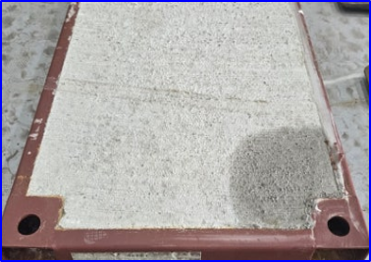

콘크리트 복공판

콘크리트 복공판은 철근과 콘크리트를 결합하여 제작되며, 철강재 복공판에 비해 더 높은 강도와 내구성을 자랑합니다. 특히 차량 하중이 크거나 장기간 설치가 필요한 현장에서 많이 사용됩니다. 초기 비용은 다소 높지만 장기 프로젝트에서는 오히려 경제적일 수 있습니다.

• 철근 + 콘크리트 구조
• 고강도, 내구성 우수
• 장기간 설치에 적합

복공판의 주요 특징

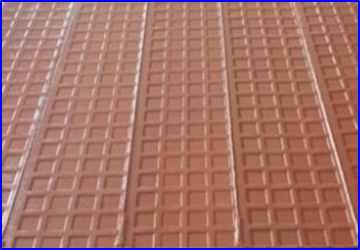

1. 표면 구조: 상부는 격자형 체크무늬(엠보싱)로 제작되어 미끄럼 방지 및 마찰력 강화
2. 재사용성: 수리 후 여러 차례 사용 가능
3. 안전성: 하중을 분산시켜 작업자, 장비, 차량 이동 시 안정성 확보

현장 실무 팁

• 복공판은 규격별 가격 차이가 크므로 용도에 맞는 규격을 선택하는 것이 중요합니다.
• 잔넬 복공판은 가볍고 설치가 쉬워 단기간 공사에 적합합니다.
• H형강 복공판은 장기간, 대형 공사에 안정적입니다.
• 콘크리트 복공판은 초기 비용이 높지만, 장기 프로젝트에서는 오히려 경제적입니다.

추가 정보

실제 현장에서는 복공판 설치 시 하중 분산 계산과 안전 기준을 반드시 고려해야 합니다. 또한, 복공판의 설치 및 해체 과정에서 안전 장비 착용은 필수이며, 파손된 복공판은 즉시 교체하거나 수리해야 합니다.

정리: 복공판은 철강재와 콘크리트 두 가지로 구분되며, 각각의 특성과 장단점이 뚜렷합니다. 공사 기간, 예산, 하중 조건 등을 고려해 적절한 복공판을 선택하면 효율성과 안전성을 동시에 확보할 수 있습니다.

가설교량 및 노면복공 설계기준 (KS Code와 적용범위, 종류 정리)

복공판 및 관련 구조물은 공사 현장에서 안전성과 내구성을 확보하기 위해 반드시 표준 설계기준을 따라야 합니다. 아래 표는 가설교량 및 노면복공 설계기준의 KS Code, 적용범위, 종류를 정리한 내용으로, 실제 현장에서 자재 선택과 설계 시 참고됩니다.

구분	현황
표준명	가설교량 및 노면복공 설계기준
KS Code	KDS 21 45 00 : 2018
적용범위	설계단면력 (휨모멘트, 전단력, 축력, 비틀림 등)에 대한 소요강도와 강성, 사용성 (처짐, 피로, 진동 등)에 대한 안전성을 확보하기 위한 기준
종류	A Type, B Type, C Type, D Type, E Type

추가 설명: 이 기준은 복공판과 같은 가설 구조물이 공사 중 차량이나 장비 하중을 안전하게 견딜 수 있도록 하는 설계 지침을 포함합니다. 특히 하중 분산 능력, 피로 수명, 진동에 대한 내구성 등을 종합적으로 검토해야 하며, A~E Type 구분은 현장 조건과 공사 목적에 따라 선택됩니다.

복공판 제품 현황 (Size, 포장단위, 단가기준 정리)

복공판은 현장 조건과 사용 목적에 따라 다양한 사이즈와 두께로 제작되며, 포장 단위와 단가기준 또한 규격별로 구분됩니다. 아래 표는 복공판의 사이즈(Size), 포장단위, 단가기준을 정리한 내용입니다.

구분	현황
Size	(두께) 190 mm & 200 mm (사이즈) 190mm x 997 x 1,990 ~ 190mm x 997 x 2,990 / 200mm x 1,000 x 1,990
포장단위	낱장 또는 파렛트 단위
단가기준	각 Size별 본당 단가 또는 ㎡당 단가 적용

추가 설명: 복공판은 두께 190mm와 200mm 규격이 주로 사용되며, 현장의 하중 조건과 설치 기간에 따라 적합한 사이즈를 선택합니다. 또한 단가는 규격별로 본당 단가 혹은 면적(㎡) 단가로 적용되어 프로젝트 예산에 맞는 선택이 가능합니다. 낱장 단위는 소규모 공사에, 파렛트 단위는 대규모 현장에서 주로 활용됩니다.

복공판 규격표 (A Type, B Type, C Type별 사이즈, 중량, 사용 자재 정리)

복공판은 사용 환경과 하중 조건에 맞추어 다양한 A Type, B Type, C Type으로 제작됩니다. 각 타입은 두께, 폭, 길이, 중량, 그리고 사용 자재에 따라 구분되며, 현장별 안전성과 내구성 확보를 위해 적절한 규격을 선택하는 것이 중요합니다. 아래 표는 복공판의 상세 규격표를 정리한 내용입니다.

품 목	사이즈 (두께 x 폭 x 길이)	중량 (kg)	사용 자재
A - 1 Type	200mm x 500 x 1,990	187	무늬찬넬 (ㄷ125x65x6/8)
A - 2 Type	200mm x 750 x 1,990	280	무늬찬넬 (ㄷ125x65x6/9)
A - 3 Type	200mm x 750 x 3,990	702	무늬찬넬 (ㄷ125x65x6/10)
A - 4 Type	200mm x 1,000 x 1,990	355	무늬찬넬 (ㄷ125x65x6/11)
B Type (기본형)	200mm x 985 x 1,990	360	H형강 (H200x100x5.5/8) + 무늬철판
B Type (프렌지보강형)	200mm x 1,000 x 1,990	380	H형강 (H200x100x5.5/8) + 무늬철판
B Type (측면밀폐형)	200mm x 1,000 x 1,990	400	H형강 (H200x100x5.5/8) + 무늬철판
B Type (전면밀폐형)	200mm x 985 x 1,990	420	H형강 (H200x100x5.5/8) + 무늬철판
C Type (기본형)	190mm x 997 x 1,990	-	무늬H형강 (H190x1970x5/7)
C Type (측면 폐쇄형)	190mm x 997 x 1,990	-	무늬H형강 (H190x1970x5/7)
C Type (측면 폐쇄형)	190mm x 997 x 2,990	-	무늬H형강 (H190x1970x5/7)

추가 설명:

• A Type은 주로 무늬찬넬을 사용하여 제작되며, 비교적 가볍고 설치가 용이합니다.
• B Type은 H형강과 무늬철판을 결합해 내구성과 강도가 뛰어나 장기적이고 대형 하중에 적합합니다.
• C Type은 무늬H형강을 사용하여 제작되며, 폐쇄형 구조는 측면 안정성을 강화합니다.
